Ventilația în apartament făcută de dvs.: prezentarea generală a nuanțelor amenajării sistemului de ventilație

Indiferent dacă ventilația în apartament este realizată de dumneavoastră înșivă sau cu ajutorul specialiștilor, aceasta trebuie să contribuie la crearea unui microclimat sănătos în încăpere.

Puteți calcula singur volumele necesare de schimb de aer și puteți efectua majoritatea lucrărilor, ceea ce va duce la o economisire semnificativă de bani. Și cum să faceți acest lucru – vom analiza în detaliu în acest articol.

De asemenea, vom analiza aspectele privind amenajarea sistemului de evacuare și organizarea aprovizionării cu aer proaspăt.

Cerințe normative pentru ventilația apartamentelor

Deoarece schimbul de aer influențează direct calitatea vieții, pentru determinarea parametrilor optimi au fost efectuate cercetări științifice, ale căror rezultate sunt reflectate în acte normative.

Documentul principal care reglementează regulile de organizare a ventilației în spațiile locative este SP 54.13330.2016 “Clădiri rezidențiale multifamiliale”, versiunea actualizată a SNiP 31-01-2003.

Reguli de calcul al volumului minim de schimb de aer

Volumul minim de aer pentru diferite tipuri de încăperi poate fi calculat cu ajutorul datelor din tabelul 9.1. SP 54.13330.2016.

La calcul, nu se pot doar suma cifrele obținute. Pentru camerele de locuit, prin schimb de aer se înțelege intrarea aerului din exterior și evacuarea lui în bucătărie, baie etc., iar pentru încăperile tehnice – aerul venit din camerele de locuit și eliminarea în afara apartamentului.

Prin urmare, trebuie calculate separat volumele necesare de aer proaspăt și de evacuare, pentru a lua în final valoarea maximă a acestor două mărimi.

Aici există un aspect. Proiectantul clădirii multifamiliale este obligat să calculeze valoarea debitului de aer proaspăt pentru a determina bilanțul termic, iar valoarea debitului de evacuare – pentru a calcula parametrii blocurilor de ventilație.

Locatarii apartamentelor au dreptul să realizeze, la discreția lor, o ventilație cu o capacitate mai mică, ceea ce în marea majoritate a cazurilor se și întâmplă.

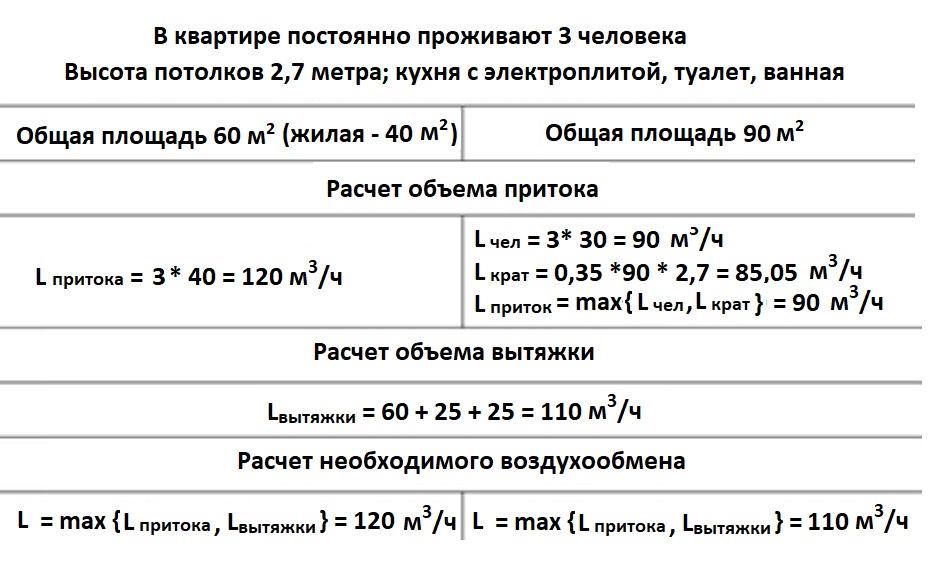

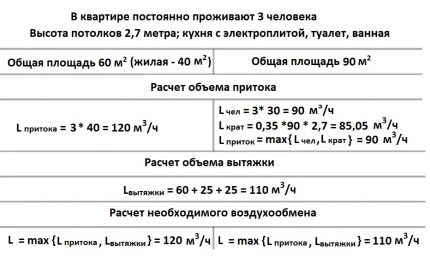

Exemplu de calcul al volumului minim de schimb de aer pentru apartamente tipice, conform cerințelor SP 54.13330.2016. Acesta trebuie efectuat pentru a înțelege puterea necesară a echipamentelor de ventilație

Volumul schimbului de aer poate fi determinat cu o bună precizie doar prin utilizarea ventilației forțate.

Calculul detaliat al ventilației, cu formule și exemple reale de calcul pentru spații specifice, l-am analizat în un alt articol.

La circulația naturală a aerului, trebuie să se acorde atenție următorilor indicatori:

• excesul de umiditate în aer (poate fi măsurat cu un higrometru) – se manifestă prin apariția mucegaiului pe pereți și pe tavan, precum și prin aburirea geamurilor în perioada de iarnă;
• lipsa de oxigen sau excesul de dioxid de carbon (pot fi măsurate cu un analizor de gaze) – se manifestă prin dificultăți de respirație pentru toate persoanele din apartament.

Dacă astfel de efecte pot fi observate în întregul apartament, aceasta înseamnă o insuficiență a ventilației generale de alimentare sau de evacuare. Dacă apar în încăperi separate, aceasta indică probleme locale de schimb de aer, legate de formarea zonelor de stagnare a aerului.

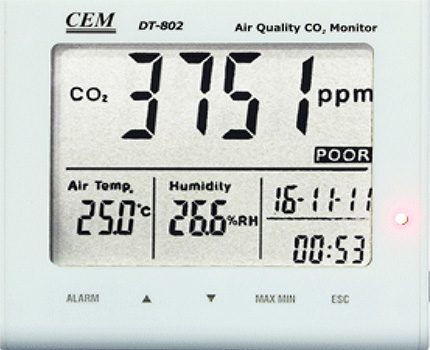

Analizoarele moderne de gaze pentru interior indică conținutul de dioxid de carbon, temperatura și umiditatea relativă a aerului – principalii indicatori ai microclimatului unui spațiu locativ.

Cum să asigurați circulația aerului?

Conform punctelor 9.6 și 9.7 din SP 54.13330.2016, este necesar să se asigure intrarea aerului exterior în camerele de locuit și în bucătărie, iar evacuarea – din bucătării, băi și toalete.

În acest sens, este inadmisibil ca aerul din încăperile tehnice să pătrundă în alte părți ale apartamentului. Acesta trebuie evacuat direct în canalul de ventilație.

Astfel, este destul de ușor să se elaboreze o schemă a mișcării aerului în funcție de amenajarea apartamentului, atunci când intrarea aerului din exterior se face în încăperile cu ferestre, iar ieșirea are loc la punctele de evacuare ale canalelor de ventilație.

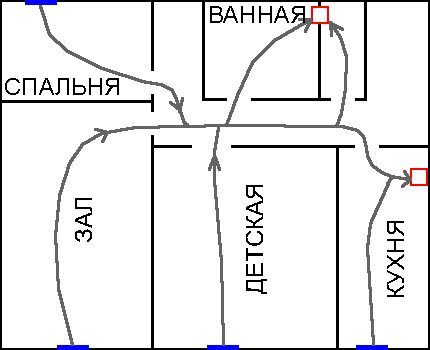

Exemplu de schemă a mișcării aerului într-un apartament cu amenajare standard, având două ieșiri către canalele de ventilație situate în bucătărie și în grupul sanitar.

Mișcarea aerului între încăperile apartamentului trebuie să aibă loc și atunci când ușile sunt bine închise.

Pentru aceasta, se pot efectua următoarele acțiuni:

• montarea unor orificii speciale de ventilație, care reprezintă găuri obișnuite în ușă, acoperite cu elemente decorative speciale;
• utilizarea unui toc de ușă fără prag, ceea ce permite lăsarea unui spațiu de 5-10 mm între podea și ușa închisă;
• proprietarii de pisici domestice sunt adesea nevoiți să instaleze guri de acces în ușile interioare, care servesc și ca orificii de ventilație.

Procedura de organizare a ventilației în ușile din lemn masiv, PAL sau MDF este suficient de simplă. Pentru aceasta, este necesar să decupați cu ajutorul unui burghiu sau a unui ferăstrău vertical găuri, în care vor fi fixate cu clei inele speciale.

Sau se poate realiza o singură fereastră și se poate acoperi cu un grătar decorativ, care trebuie fixat de ușă cu șuruburi autofiletante.

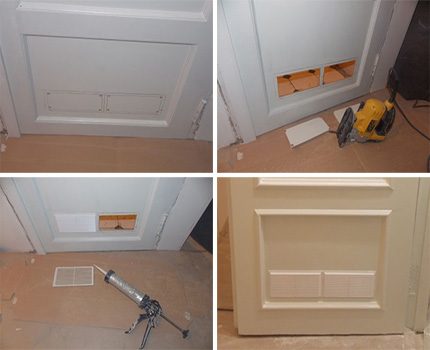

Pentru a decupa o gaură de ventilație într-o ușă de interior și a o acoperi cu un grătar decorativ, veți avea nevoie doar de un ferăstrău vertical electric și de un pistol de lipit.

Decuparea independentă a găurilor de ventilație într-o ușă din plastic sau, cu atât mai mult, din sticlă, este destul de dificilă. Pentru aceasta este nevoie de îndemânare și de unelte speciale, altfel există un risc mare de deteriorare a ușii, precum și posibilitatea de a suferi o accidentare gravă.

Crearea condițiilor pentru funcționarea sistemului de evacuare

În cazul unui schimb de aer deficitar, nu este posibilă crearea unui microclimat favorabil în încăpere. De aceea, în orice casă sunt prevăzute puțuri speciale de ventilație pentru evacuarea aerului din apartamente spre exterior.

Majoritatea lucrărilor legate de asigurarea funcționării corecte a ventilației prin aspirație pot fi efectuate independent, fără a apela la specialiști.

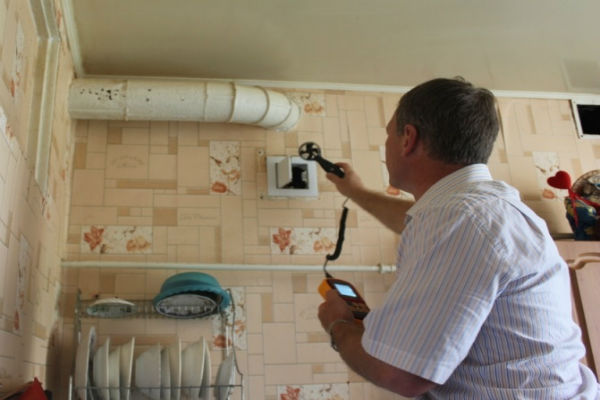

Verificarea funcționalității coloanei de ventilație

Afluxul de aer proaspăt în apartament poate avea loc în diferite locuri, iar evacuarea – prin intermediul uneia sau a două deschideri care duc la puțurile de ventilație. Prin urmare, după puterea fluxului prin acestea se poate aprecia cel mai ușor intensitatea schimbului de aer.

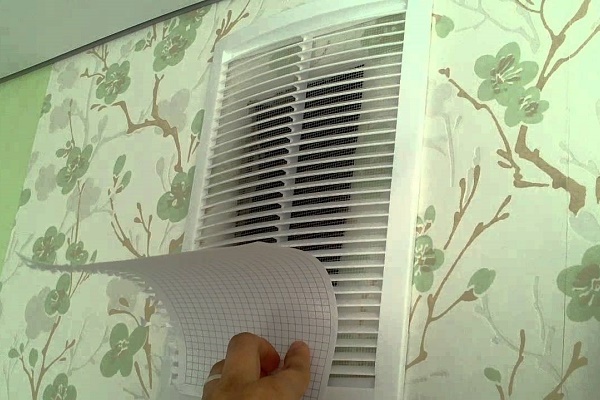

Pentru aceasta, trebuie să aplicați pe grătarul de ventilație o foaie de hârtie obișnuită, acoperindu-l complet.

În cazul unui flux normal de aer, hârtia se va lipi de orificiul de evacuare. În caz contrar, se poate constata faptul că nu există un schimb normal de aer în apartament.

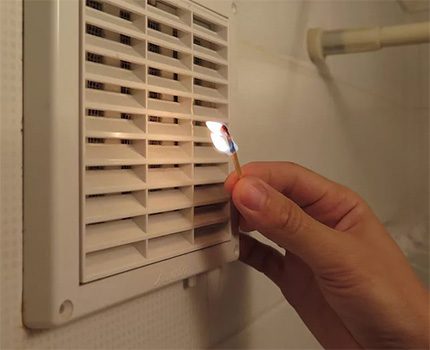

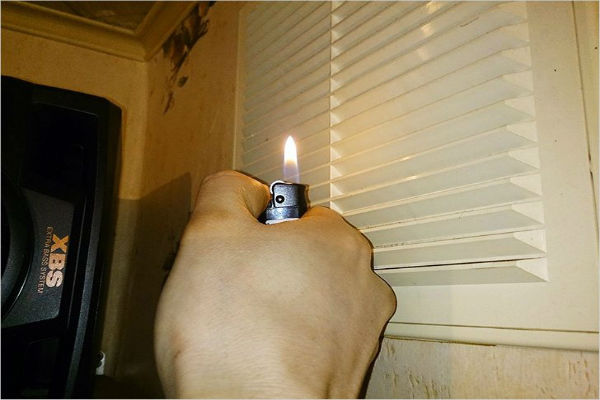

Verificarea tirajului în puțul de ventilație cu ajutorul unei flăcări deschise este periculoasă. Praful acumulat sau o scurgere de gaz pot provoca un incendiu.

Pentru a afla cauza principală a tirajului slab, trebuie să deschideți fereastra sau ușa de intrare cea mai apropiată de orificiu și să aplicați din nou foaia pe grătar.

În acest caz, există două variante:

• dacă hârtia s-a “lipit” de grătar, atunci aceasta înseamnă un aflux insuficient de aer cu ferestrele închise;
• dacă fluxul a rămas atât de slab încât nu poate reține hârtia, atunci problema este în puțul de ventilație sau în ramificația care duce la acesta.

Dacă deficitul de schimb de aer a apărut din cauza problemelor cu puțul de ventilație, atunci este necesar să vă adresați organizației de administrare responsabile de blocul de apartamente.

În ciuda faptului că pe internet există multe sfaturi pentru curățarea puțului pe cont propriu, nu trebuie să faceți acest lucru din următoarele motive:

• în puțul contaminat există mult praf, mucegai și microorganisme dăunătoare, de aceea lucrările de curățare a acestuia se efectuează cu echipament special;
• chiar dacă se reușește depistarea unui blocaj, acesta nu va putea fi suflat cu ajutorul unui uscător de păr de uz casnic sau a unui aspirator, iar la încercarea de a sparge obstacolul se poate deteriora carcasa puțului;
• în puț pot trăi șobolani, păianjeni, viespi și alte organisme vii, iar un conflict cu acestea poate aduce neplăceri omului;
• modificarea neautorizată a configurației puțului (de exemplu, lărgirea sau mutarea ieșirii) constituie o contravenție administrativă.

Organizația de administrare este obligată să monitorizeze starea ventilației și să remedieze imediat problemele apărute. Puțul este proprietate comună a clădirii, prin urmare toate lucrările trebuie efectuate pe cheltuiala fondurilor comune.

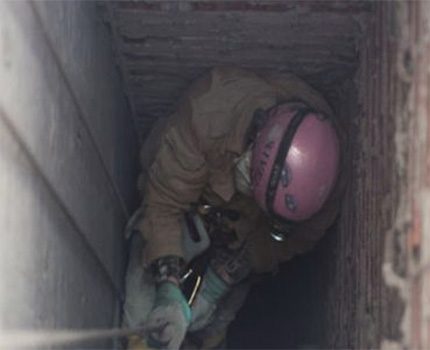

Curățarea canalelor puțului de ventilație necesită pregătire, echipament și utilaje speciale. Din partea apartamentului, această procedură nu poate fi realizată calitativ.

Pe site-ul nostru există alte articole cu instrucțiuni detaliate pentru verificarea ventilației în apartament și recenzii ale metodelor de remediere a problemei:

• Cum să verificați ventilația în apartament: regulile de verificare a canalelor de ventilație
• Curățarea ventilației: curățarea canalelor de ventilație într-un bloc de apartamente
• Restaurarea ventilației: cauzele scăderii eficienței și restaurarea conductelor de aer

Amenajarea orificiilor de evacuare

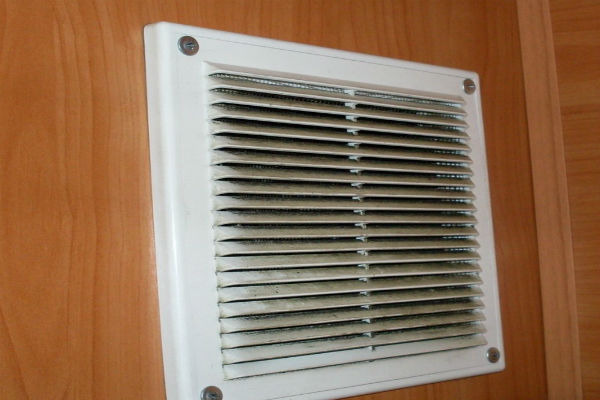

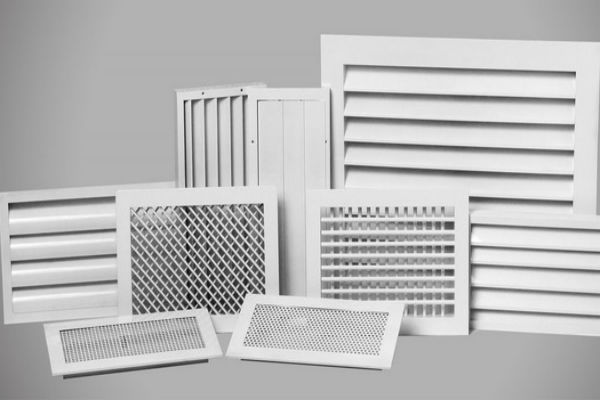

Orificiile care duc la puțul de ventilație sunt acoperite cu grătare speciale din plastic, care au un scop decorativ și funcțional. De obicei, la locul de instalare se introduc dibluri și apoi se fixează construcția cu șuruburi autofiletante.

La placarea peretelui cu plăci, se poate lipi o grilă ușoară cu ajutorul unui etanșant siliconic, minimizând riscul de deteriorare a plăcilor.

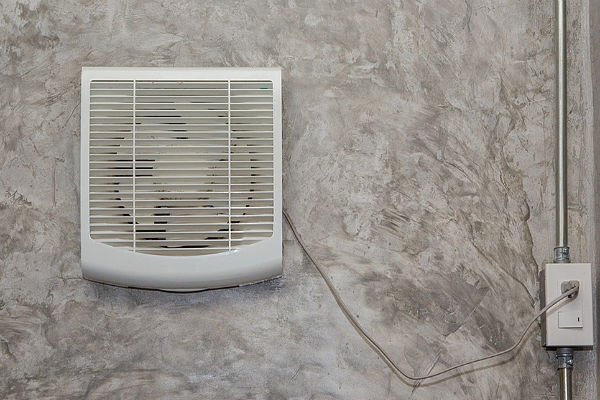

În cazul insuficienței vitezei de evacuare a aerului prin circulație naturală, se achiziționează și se instalează o grilă cu un ventilator încorporat de tip paletă (axial). Montarea unui astfel de dispozitiv pe perete trebuie efectuată numai cu ajutorul șuruburilor autofiletante.

La achiziționarea unui ventilator, trebuie să se acorde atenție puterii, nivelului de zgomot și conformității cu secțiunea canalului de evacuare.

Dacă orificiul de ventilație va fi placat cu faianță, este mai bine să se tragă cablul de alimentare din timp, chiar și în absența planurilor de instalare a ventilatorului. Altfel, ulterior va fi necesară realizarea unei instalații exterioare a cablului de alimentare, ceea ce va afecta negativ designul încăperii.

Deoarece nu este necesară funcționarea constantă a ventilatorului, pentru acesta se instalează un întrerupător separat. Pentru băi, este populară schema de conectare a ventilatorului la rețea atunci când acesta se pornește împreună cu lampa.

Există și variante mai complexe, când pornirea are loc prin temporizator sau în funcție de indicațiile senzorilor de umiditate.

Vă recomandăm să vă familiarizați cu instrucțiunile pas cu pas conectarea ventilatorului la întrerupător.

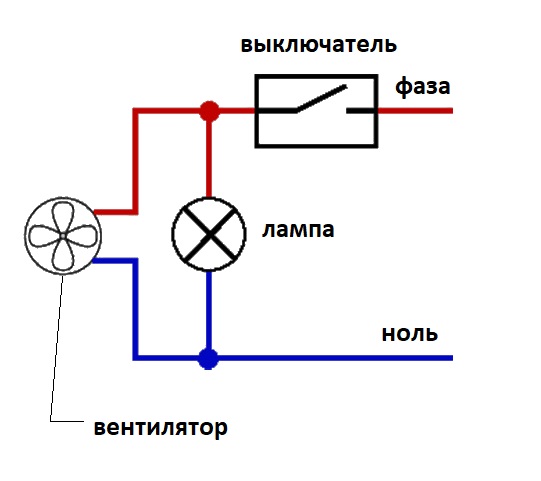

Schema pentru pornirea ventilatorului simultan cu corpurile de iluminat este elementară. Dacă aveți abilități de electrician, implementarea acesteia nu va fi dificilă.

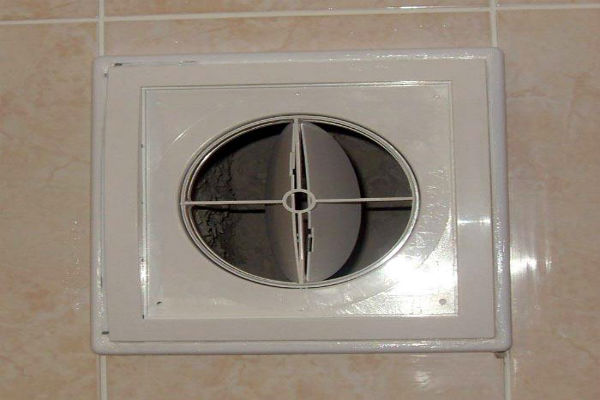

Pe orice orificiu care duce spre puțul de ventilație, este necesar să se instaleze o clapetă antiretur. Aceasta protejează încăperea de schimbarea direcției fluxului de aer și de pătrunderea aerului din puț, care adesea nu corespunde normelor sanitare și igienice.

Inversarea fluxului poate avea loc din următoarele motive:

• micșorarea treptată a secțiunii utile a canalului puțului ca urmare a colmatării;
• micșorarea bruscă a secțiunii utile a canalului puțului ca urmare a pătrunderii unui obiect străin;
• creșterea afluxului de aer din apartamentele vecine.

Clapeta antiretur poate fi instalată separat, dar este mai simplu să o achiziționați împreună cu ventilatorul și grila.

Organizarea intrării aerului proaspăt

Cele mai noi tehnologii de construcție a locuințelor, precum și utilizarea activă a ferestrelor din plastic, protejează în mod fiabil locuințele moderne de îngheț și curenți de aer. Odată cu aceasta, apare problema lipsei de aer proaspăt, a cărui admisie este necesară pentru crearea unui microclimat favorabil.

Ventilația de admisie în apartament poate fi realizată atât pe cont propriu, cât și comandând o soluție gata făcută de la specialiști.

Reducerea etanșeității blocurilor de ferestre

În casele vechi, intrarea aerului în încăperi are loc în principal prin crăpăturile din ramele ferestrelor. Prin urmare, una dintre metodele comune de a crea o ventilație suficientă de admisie este recunoscută ca fiind organizarea trecerii aerului prin elementele ferestrelor din plastic și ușilor de balcon.

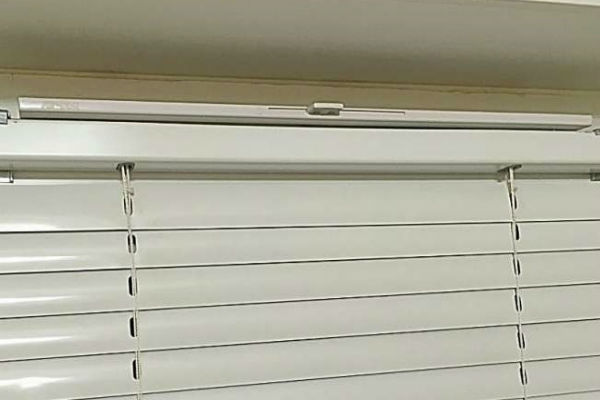

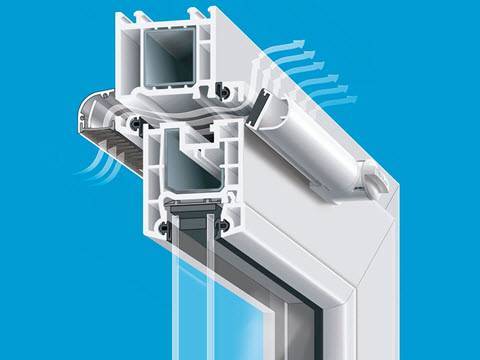

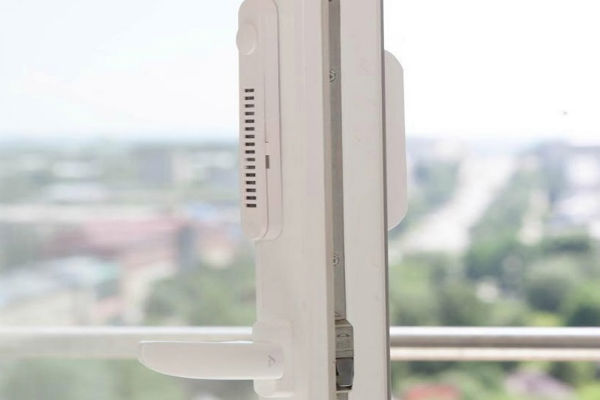

Pentru ferestre, cea mai bună soluție este instalarea unei supape de ventilație de admisie în timpul montării blocului de fereastră.

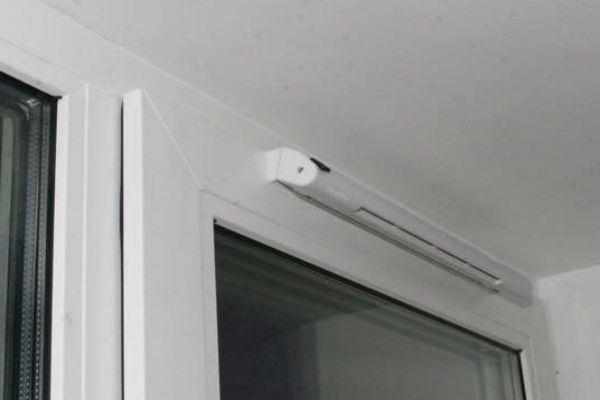

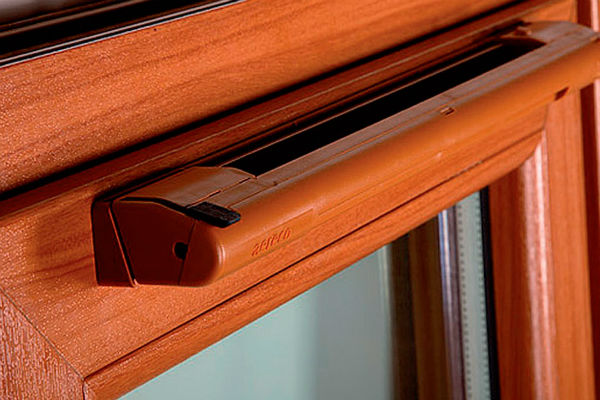

Supapa de admisie se instalează în partea superioară a ramelor ferestrei. Aerul rece care intră se îndreaptă în jos și se amestecă cu aerul mai cald al camerei.

Montarea supapei de admisie se discută încă din faza de comandă. Dacă fereastra este deja instalată, se poate introduce dispozitivul de trecere a aerului pe cont propriu, însă această procedură este destul de laborioasă și specifică, motiv pentru care este mai bine să fie încredințată profesioniștilor.

De asemenea, există mai multe metode de reducere a etanșeității ferestrei bazate pe îndepărtarea parțială a garniturii de etanșare:

• Faceți o parte a garniturii de etanșare detașabilă, pentru ca în caz de vânt puternic să poată fi pusă la loc.
• În partea inferioară din exteriorul ferestrei și în partea superioară din interior, îndepărtați fragmente mici ale garniturii de etanșare (cu lungimea de 5-7 cm). Acest lucru va permite aerului să pătrundă între ramă și toc, să se încălzească și să iasă în cameră.

Cu toate acestea, acestea sunt măsuri extreme: nu pot fi aplicate frecvent în perioada de iarnă din cauza formării condensului, a înghețării acestuia cu formare de gheață și a defectării mecanismului de fixare a poziției ferestrei.

Montajul ventilației de aer proaspăt pe perete

Din punctul de vedere al eficienței aerisirii și al ușurinței instalării independente, cea mai bună soluție este montarea unei supape de admisie pe perete. Acest dispozitiv permite reglarea vitezei de intrare a aerului exterior în încăpere.

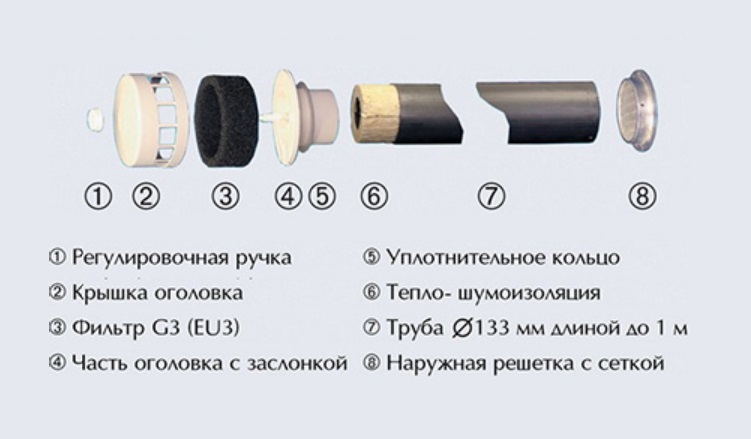

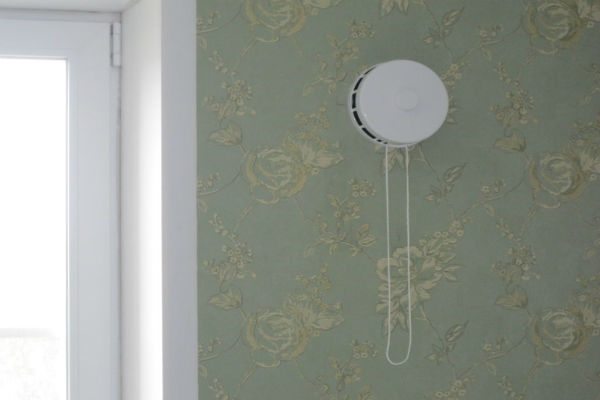

Cea mai simplă supapă de ventilație murală asigură posibilitatea reglării puterii fluxului de aer și protejează locuința de praf și zgomot.

Procedura de instalare a ventilului de perete este următoarea:

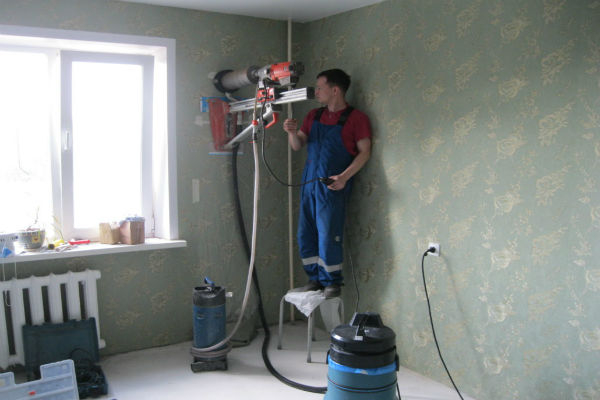

1. În perete trebuie forată o deschidere cu o ușoară înclinare spre exterior. Pentru pereții din cărămidă, este suficientă o mașină de găurit obișnuită, însă pentru casele cu panouri va trebui să se utilizeze prodecura de forare cu diamant. În acest caz, este recomandabil să utilizați un aspirator cu inel de colectare a apei.

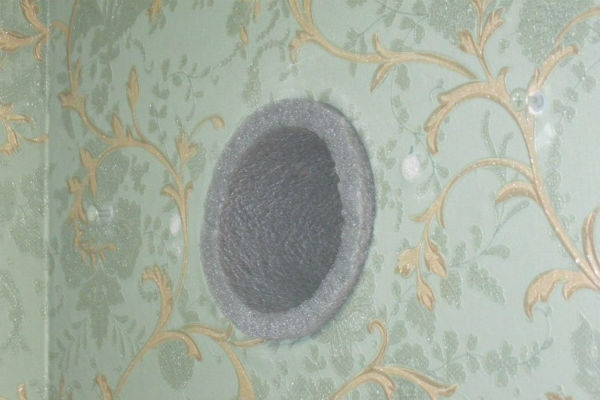

2. Introduceți conducta de aer și realizați-i o izolație termică de calitate, altfel este posibilă înghețarea ventilului. Ca material se poate folosi vată minerală i spumă de montaj.
3. Aplicați corpul ventilului, marcați punctele de fixare, găuriți orificiile i introduceți diblurile. După ce puneți corpul, înșurubați-l de perete.

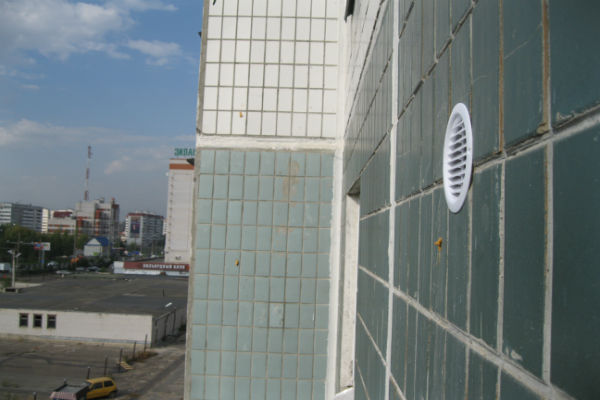

La sfârșit, trebuie montată grila exterioară. Aici trebuie respectate msurile de siguranță.

Vă sfătuim să citiți i un alt articol al nostru, care conține procesul etapizat de montaj al ventilului de ventilație în perete.

La alegerea locului de instalare a ventilului, trebuie luate în considerare următoarele aspecte:

• ușurința i siguranța montajului grilei exterioare pentru apartamentele situate la etaje superioare;
• amplasarea corectă a capului interior al ventilului din perspectiva designului încăperii;
• posibilitatea încălzirii aerului care intră de la corpurile de încălzire fixe.

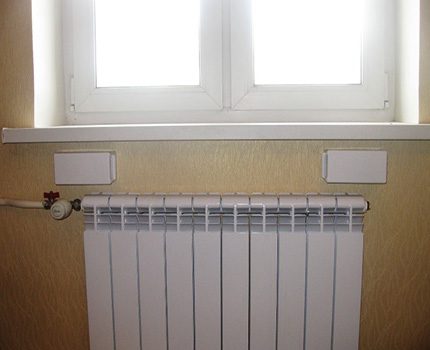

De aceea, cel mai popular loc de instalare a ventilului este spațiul dintre fereastră i calorifer.

Pentru o alimentare mai intensă cu aer se utilizează ventile cu ventilatoare încorporate. Însă acestea necesită alimentare cu electricitate i produc un anumit zgomot, mai ales audibil noaptea.

Instalarea a două sau trei dispositve care asigură admisia naturală de aer este mai simplă i mai ieftină decât montarea unui ventil de perte de alimentare cu ventilație

În plus față de ventilul de alimentare echipat cu ventilator, se poate conecta un umidificator i un calorifer pentru menținerea parametrilor unui microclimat favorabil în încăperea de locuit.

Însă acestea trebuie integrate corespunzător în designul camerei, deoarece întreaga construcție va ocupa mult mai mult spaiu decât capul unui dispozitiv obișnuit.

Instalarea sistemelor de schimb de aer cu canale

La instalarea sistemelor de ventilație cu canale sau a hotei de bucătărie se utilizează cutii speciale sau țevi flexibile ondulate.

De asemenea, acestea sunt necesare pentru a muta aerul din încăperile tehnice către intrarea îndepărtată a puțului de ventilație. Lucrările de instalare a unui astfel de canal de ventilație pot fi realizate cu propriile forțe.

Reguli principale de proiectare a conductei de aer

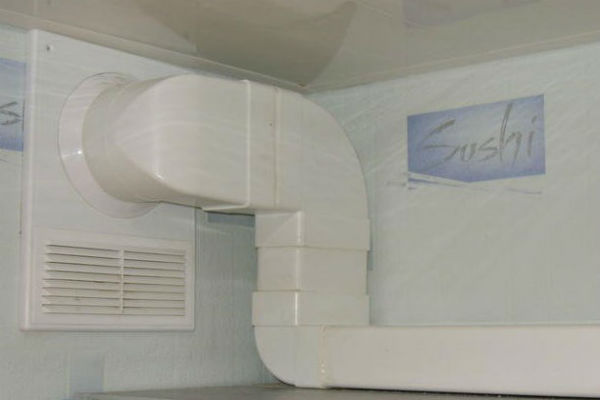

Pentru apartamente, nu este necesar să se utilizeze conducte de ventilație metalice, destinate pentru trecerea fluxului de aer la viteze mari și pentru funcționarea la temperaturi sub zero grade. Conductele din plastic se montează ușor și pot fi ușor integrate în designul oricărei încăperi.

Se pot găsi numeroase oferte de conducte de ventilație din plastic, care se deosebesc prin culoare, arie a secțiunii, formă, mod de conectare a secțiunilor și metodă de fixare pe pereți și tavan.

Prezența unui număr mare de elemente de formă permite crearea unui canal de ventilație de orice geometrie. Alegerea între forma secțiunii rotunde și dreptunghiulare, din punct de vedere tehnic, nu este esențială.

Aria secțiunii trebuie aleasă astfel încât viteza fluxului să nu depășească 2 m/s. În caz contrar, se va produce zgomot în canal, iar creșterea rezistenței va duce la uzura rapidă a echipamentului.

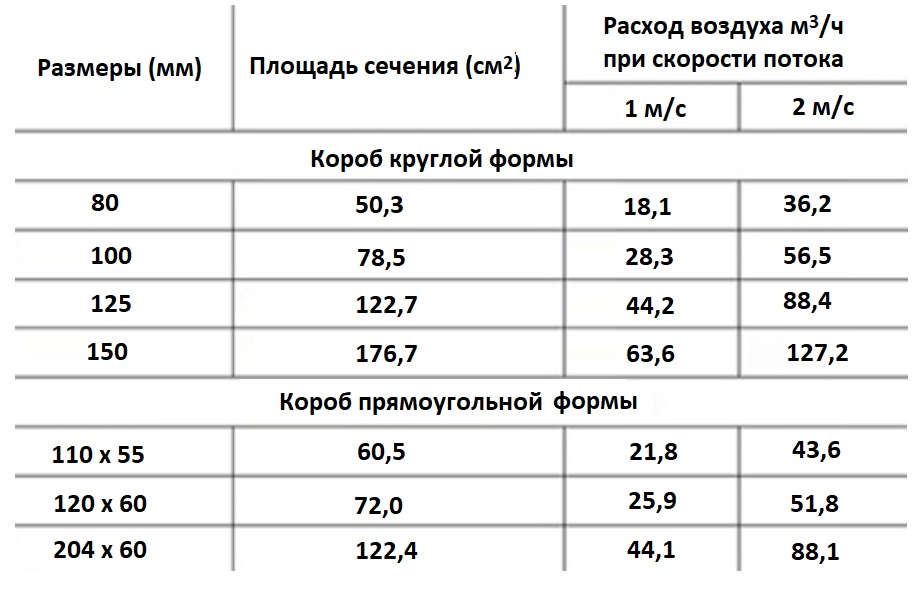

Dimensiunea canalului de ventilație din plastic pentru apartament trebuie aleasă astfel încât viteza fluxului de aer la sarcină maximă să fie între 1 și 2 m/s

La proiectarea geometriei canalului de ventilație, este de dorit să se minimizeze numărul de coturi, îngustări și tranziții, care măresc rezistența aerodinamică a mișcării fluxului, generează zgomot și acumulează depuneri de grăsime și praf.

Particularități de montaj ale cutiilor din plastic

Elementele din plastic ale conductei de ventilație au o greutate redusă, de aceea nu necesită acțiuni speciale la fixare.

În funcție de locul de amplasare, instalarea se realizează astfel:

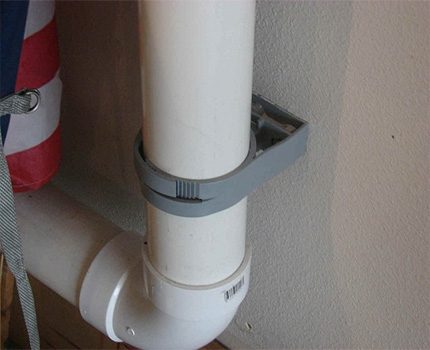

1. În interiorul dulapurilor, elementele se fixează cu ajutorul colierelor de pereții dulapului. În locurile de trecere prin pereți și despărțitori se introduc inserții din polistiren expandat sau cauciuc spumos pentru a preveni vibrațiile în timpul funcționării sistemului.
2. Deasupra dulapurilor, elementele se fixează cu ajutorul oricăror suporturi și șuruburi autofiletante.
3. De perete și tavan, structura se fixează cu ajutorul unor coliere speciale, care pot fi achiziționate pentru orice dimensiune standard a canalului. Distanța dintre elementele de fixare nu trebuie să depășească 1 metru.

Imediat după instalarea canalului de ventilație, care ulterior va fi ascuns în spatele unui tavan întins sau suspendat, este necesar să se verifice funcționarea acestuia la puterea maximă posibilă a fluxului de aer. Problemele descoperite sunt mai ușor de remediat imediat, cât timp accesul la sistem nu este îngreunat.

Fixarea sigură a elementelor canalului de ventilație din plastic cu ajutorul clemelor speciale este destul de simplă. Acestea nu sunt scumpe, așa că este mai bine să nu folosiți soluții improvizate.

Ungând îmbinările elementelor cu etanșant siliconic, puteți obține o garanție suplimentară a etanșeității îmbinărilor structurii.

În acest scop, nu trebuie să utilizați adeziv sau compuși de tip “cuie lichide”, deoarece ulterior va fi practic imposibil să dezasamblați sistemul pentru întreținere sau modificare a configurației acestuia.

Dacă totuși a avut loc o pierdere de etanșeitate, iar pentru remedierea acesteia nu este posibilă dezasamblarea conductei de aer, atunci în acest caz este necesar să înfășurați îmbinarea problemă cu o bandă autoadezivă de culoarea elementelor de formă.

Concluzii și material video util pe această temă

Toate etapele de instalare a celei mai simple supape de alimentare de perete:

Procedura de asigurare a ventilației prin ușile interioare:

Combinarea ventilației naturale și forțate cu ajutorul unui tee și a unei supape de reținere:

Verificarea calității schimbului de aer în apartament și majoritatea lucrărilor legate de asigurarea circulației normale a aerului pot fi efectuate pe cont propriu. Cu toate acestea, pentru instalarea de echipamente complexe sau efectuarea de lucrări care implică riscuri, este mai bine să invitați specialiști.
