Sistem split pentru 2 camere: cum este conceput și funcționează echipamentul + nuanțe de alegere a unui astfel de aparat

Dacă trebuie să răciți două încăperi, iar locul pentru unitatea exterioară este unul singur, soluția inginericească optimă este un sistem split pentru 2 camere – echipamentul este deosebit de relevant pentru noile blocuri înalte, unde pentru aparatele de aer condiționat sunt alocate părți ale fațadei, decorate cu coșuri speciale.

Care este principiul de funcționare al split-ului “dublu”, care sunt avantajele și dezavantajele schemei, precum și cât costă un astfel de sistem – vom analiza în articol. În plus, am evidențiat principalii parametri de alegere a aparatului de aer condiționat, am descris specificul instalării și întreținerii acestuia.

Relevanța sistemului split «dublu»

În sectorul privat, de obicei nu există probleme cu instalarea mai multor aparate pentru diferite încăperi. Dar dacă proprietarul nu dorește să strice fațada cu mai multe cutii voluminoase, are sens să ia în considerare un multi-split.

Blocurile înalte de clasă business sunt echipate cu sisteme centralizate, astfel încât problema condiționării aerului dintr-un apartament individual este eliminată. În celelalte cazuri, instalarea echipamentelor climatice trebuie să respecte anumite reguli.

Dimensiunile unităților suspendate instalate, de exemplu, a sistemelor de canale sau a sistemelor casetate, sunt limitate de înălțimea tavanelor. Există, de asemenea, o cotă pentru consumul total de energie în apartament, care reglează puterea electricității furnizate. Dar cele mai multe reguli se referă la unitățile exterioare.

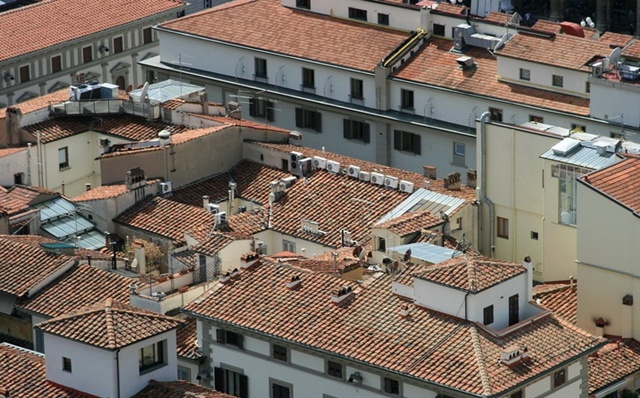

În Europa, unitățile exterioare sunt de mult timp montate pe acoperișuri sau scoase în partea interioară a curții, ceea ce păstrează estetica fațadelor

Pe fațadă și pe partea exterioară a unor clădiri, montarea echipamentelor climatice este interzisă prin lege sau prin reguli individuale de exploatare. Dar locatarilor li se oferă locuri dedicate în acest scop pe balcon, pe acoperiș, la etajul tehnic, în nișe speciale.

Pe platformele mici, nu sunt suficienți metri pătrați. Unui apartament i se alocă de obicei un singur loc de aproximativ 60 cm pe 1,5 m. Cea mai oportună soluție în acest caz este instalarea unui sistem multi-split simplificat.

Principiul de funcționare a echipamentului

Ce deosebire are un astfel de sistem split, dacă îl comparăm cu un aparat de aer condiționat obișnuit? Particularitatea constă în tripla separare a circuitului de freon.

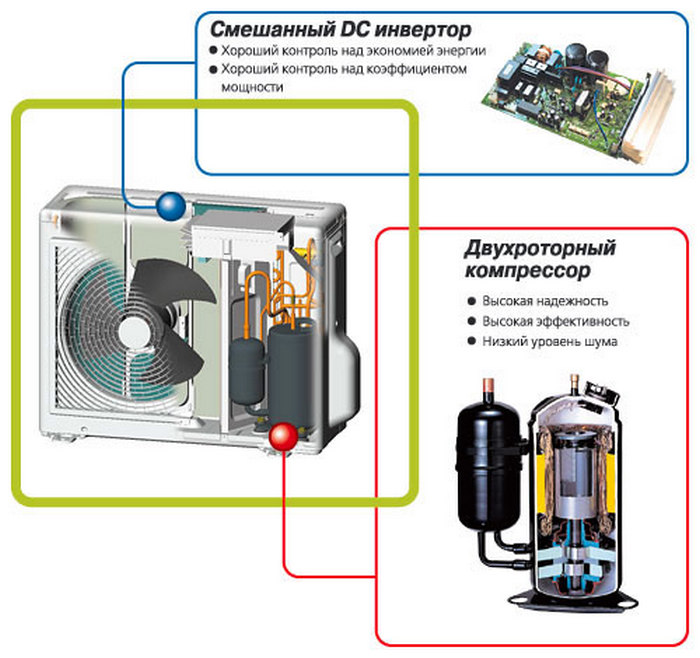

Prima parte se află în blocul exterior și constă din compresor, separatoare de flux, schimbătorul de căldură al condensatorului. Acesta din urmă are 2 secțiuni.

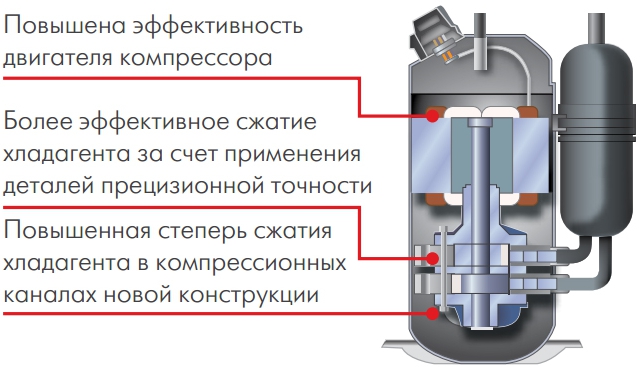

Compresorul este forțat să funcționeze constant, chiar dacă este pornit un singur bloc exterior, de aceea în astfel de sisteme se instalează elemente mai fiabile, cu o rezervă de durată de viață (+)

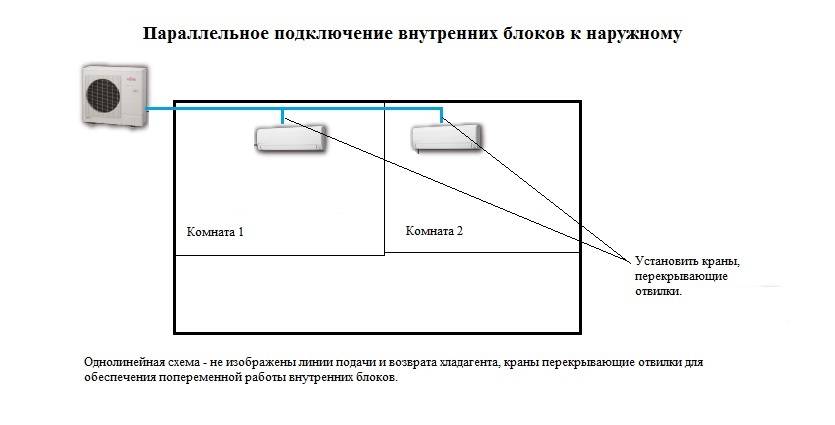

Celelalte două părți sunt amplasate în blocurile interioare și constau din evaporatoare și tuburi capilare. Toate componentele schemei sunt conectate între ele prin conducte de freon.

Funcționarea acestei scheme se bazează pe proprietatea lichidelor de a absorbi căldura la evaporare, iar la condensare, dimpotrivă, de a o elibera. Agentul în sistemele frigorifice este freonul, care circulă în circuit.

Căldura este absorbită de blocurile interioare și trimisă către cel exterior datorită termodinamicii tranziției agentului din lichid în gaz și invers.

Freonul fierbinte iese din compresor sub presiune și circulă spre separator, unde se bifurcă pentru a răci două încăperi. Odată ajuns în evaporator, freonul trebuie să efectueze tranziția în stare gazoasă. Pentru aceasta, el preia căldura din aerul încăperii, care este suflat de ventilator.

Apoi freonul este trimis la schimbătorul de căldură al condensatorului (de asemenea, 2 secțiuni), unde se răcește până la starea lichidă.

Astfel are loc procesul de răcire a încăperilor. Dar echipamentul poate funcționa și la încălzire. În acest caz, se schimbă direcția de mișcare a freonului.

Particularități de funcționare ale aparatelor de aer condiționat

La o singură unitate exterioară este tehnic posibil să se conecteze până la 7 unități interioare. Nu există legături stricte între puterea blocului exterior și numărul de blocuri interioare. Un bloc exterior poate funcționa alături de două sau trei interioare.

La calculul schemei se pornește de la puterea totală a tuturor blocurilor interioare, care trebuie să se încadreze în intervalul valorilor min și max ale capacității frigorifice a blocului exterior (+).

Sistemele multi-split obișnuite se deosebesc de instalațiile multizonale scumpe și avansate prin imposibilitatea de funcționare a blocurilor interioare în perechea „cald – rece”.

Ele pot funcționa doar într-o singură direcție climatică – fie toate pe răcire, fie toate pe încălzire. Dacă se activează blocurile pe moduri opuse, echipamentul nu va porni.

Dar se poate seta o temperatură diferită la fiecare dintre aparate. Însă trebuie să rămâneți în cadrul unui singur mod – fie de răcire, fie de încălzire.

Alegeți instalația în funcție de caracteristici

Există părerea că un sistem split dublu ar trebui să coste mai puțin decât două aparate separate, dar nu este așa. În comparație cu prețul total al două instalații, una dublă va fi mai scumpă cu 15-30%, chiar și la aceeași putere. Motivul este principiul de funcționare inverter.

În modelele inverter se utilizează tehnologii avansate plus diverse modernizări, care nu se întâlnesc în aparatele obișnuite, ceea ce scumpește sistemul în ansamblu (+)

Aparatele de aer condiționat non-inverter costă mai puțin și pot fi echipate cu kit de iarnă. Dar în gama de produse a producătorilor există puține astfel de echipamente din cauza cererii scăzute.

Trei tipuri de unități interioare

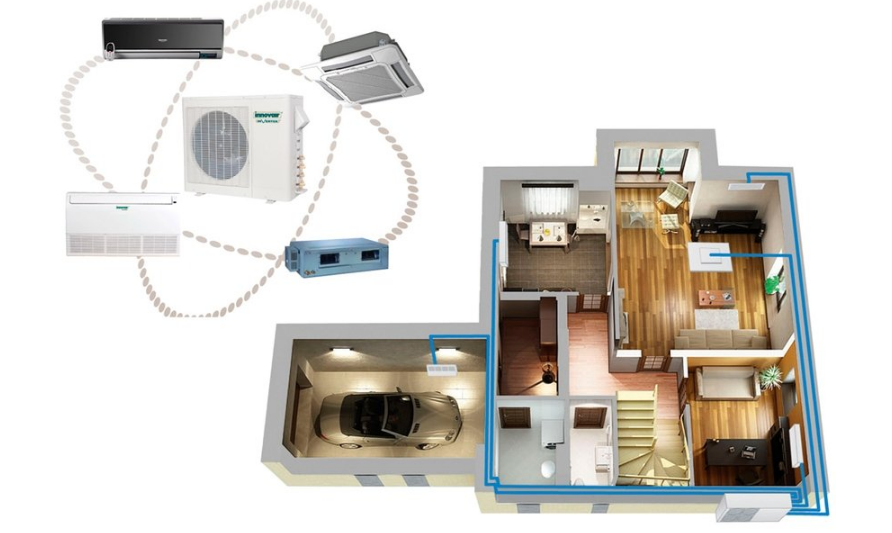

La unitatea exterioară se pot conecta module interioare de tip casetă, canal sau montate pe perete. Vom examina când și în ce încăperi sunt utilizate.

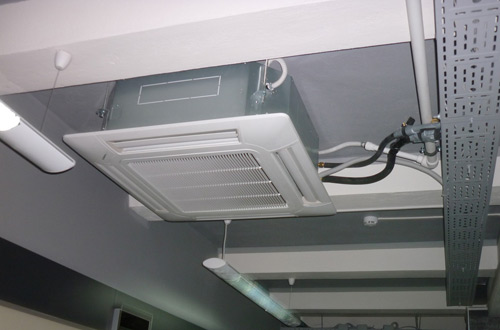

Unitatea de tip casetă nu este potrivită pentru încăperi cu tavane joase și/sau suprafață mică. Aceste modele sunt concepute pentru spații comerciale mari – birouri, restaurante, magazine, cinematografe.

Pentru instalarea unității de tip casetă sunt necesari 25-40 cm de spațiu între plafoane, iar trasarea tuturor conexiunilor necesită costuri ridicate de manoperă și calificare suficientă a executanților.

Racordarea pe canale presupune, de asemenea, reducerea înălțimii încăperilor. Această variantă este cea mai estetică, deși costisitoare.

Va fi potrivit într-o vilă de la țară, dar nu pentru două camere, ci pentru mai multe încăperi. Se poate realiza o distribuție comună cu una sau două unități exterioare.

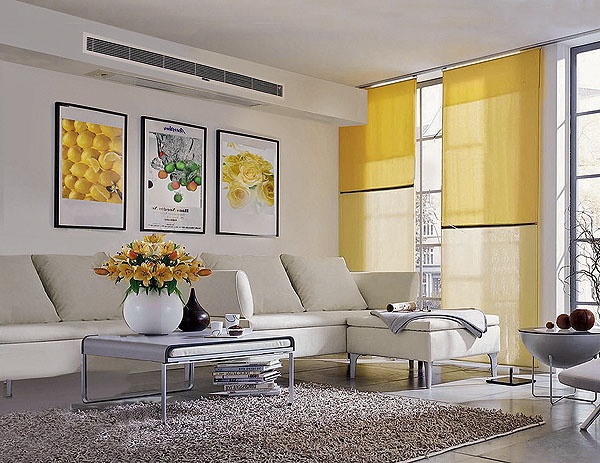

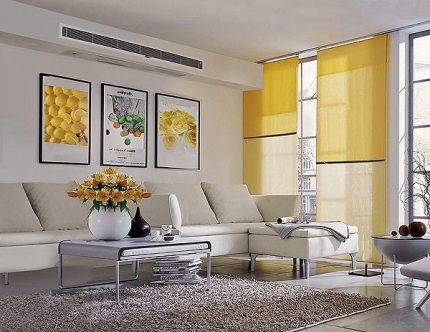

Sistemul pe canale este ideal dacă există cerințe ridicate privind designul încăperilor și nu există probleme cu înălțimea mică a tavanelor. În partea vizibilă rămân doar grilele decorative.

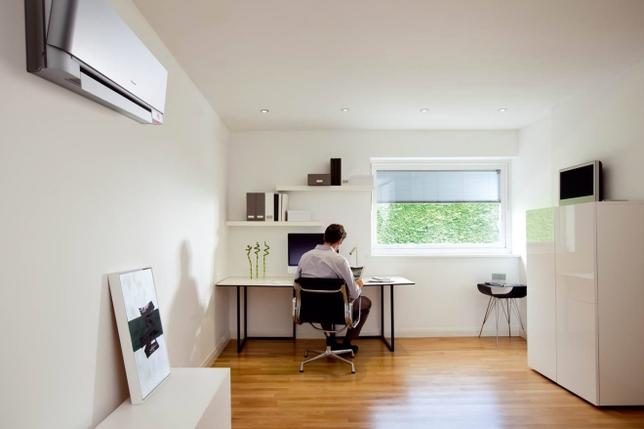

Unitățile de perete – soluția optimă pentru un apartament obișnuit sau o casă cu tavane standard. Sunt simple de instalat și nu necesită spații mari.

Parametrii tehnici ai aparatelor

Unitățile exterioare în sistemele split duble sunt mai fiabile și lungimea totală a traseelor este mai mare, în comparație cu cele obișnuite.

Unitățile interioare se aleg în funcție de:

• puterea;
• domeniul temperaturilor exterioare;
• setul de funcții;
• lungimea conexiunilor;
• aspectul exterior.

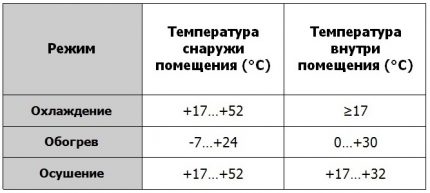

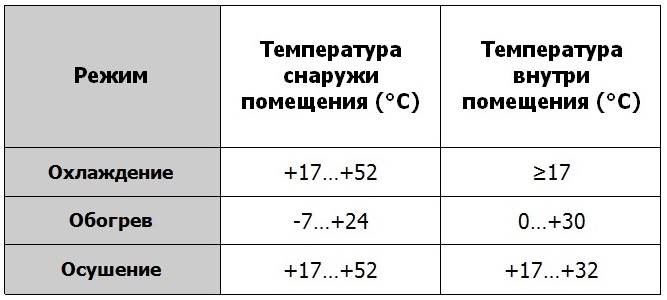

Parametrul funcțional principal este domeniul temperaturilor exterioare. Este important ca echipamentul să funcționeze în condiții care sunt sub limitele maxime admise. Randamentul de funcționare a echipamentului depinde de sarcina atmosferică.

De asemenea, este important să se ia în considerare următorii trei parametri:

1. Corecțiile pentru aporturile termice suplimentare. Adesea, conform acestor coeficienți, sunt necesare unități interioare diferite pentru camere diferite.
2. Puterea unității exterioare, care trebuie să fie egală cu capacitatea totală de răcire a unităților interioare plus coeficienții de corecție. Unitatea exterioară poate avea 3 sau 4 porturi de conectare a conductelor de freon, dar sunt necesare doar 2.
3. Măsurătorile lungimii maxime a tuturor conductelor de freon până la unitățile interioare: fiecare în parte și numărul total.

Printre dezavantajele construcției se numără necesitatea instalării aparatelor interioare aproape unul de altul — în vecinătate. Distanța depinde de lungimea traseului la modelul ales.

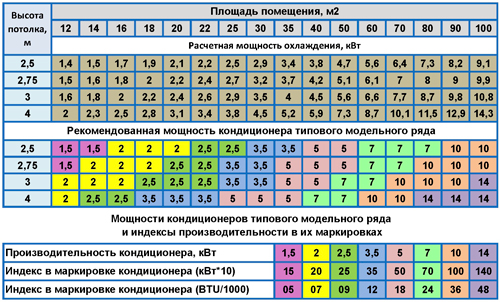

La calcularea puterii unui bloc interior, procedăm ca la un aparat de aer condiționat obișnuit: pornim de la suprafața încăperii și înălțimea tavanelor. Apoi, aceste valori se însumează pentru a obține puterea blocului exterior (+).

Există și o formulă simplificată: pentru 10 m² este nevoie de aproximativ 1000 W de putere. Acest calcul funcționează pentru încăperi cu o bună izolație termică. Dacă lumina pătrunde în cameră din partea sudică sau sud-vestică, la valori se adaugă încă 25%.

Instrucțiunile detaliate pentru calcularea puterii split-ului sunt prezentate în acest articol.

Producători și modele

Cei mai fiabili producători sunt considerați în mod tradițional firmele japoneze Fujitsu, Mitsubishi, Toshiba. Acestea sunt și cele mai scumpe mărci.

Categoria de preț mediu este reprezentată de chinezescul General Climate și de japonezul Daikin. Seriile bugetare sunt chinezescul Hisense și anglo-chinezescul Dantex.

Dintre modelele pentru 2 camere, se pot lua în considerare următoarele:

• Mitsubishi Electric MSZ-HJ25VA-ER1×2/MXZ-2HJ40VA-ER1: pentru 50 m², cu filtru deodorizant și antialergic, nivel scăzut de zgomot de 20 dB, mod nocturn.
• General Climate GC-M2E18HRN1: pentru 53 m², are mod de ventilație, autodiagnosticare, dezumidificare, dar nu are filtre de curățare fină.
• Electrolux EACS/I-07HP+EACO/I-14 FMI-2: pentru 40 m², consum economic de energie electrică, încălzirea funcționează la temperaturi de până la –15 grade.
• Fujitsu Inverter AOYG14LAC2: bloc exterior care poate fi completat cu interioare bugetare ASYG07LMCA (15 m²) sau cu cele concepute pentru o suprafață mai mare ASYG07LUCA (20 m²) și ASYG09LUCA (25 m²).
• Hisense AMW2-20U4SNC1/AMS-09UR4SVEDB6x2: pentru 50 m², este prevăzută conectarea bilaterală a scurgerii condensului.
• Dantex RK-2M24SEGE: pentru 70 m², are sistem anti-formare a gheții, dar funcționează la încălzire la temperaturi de până la –7°С.

În gamele de sortiment se întâlnesc sisteme fixe și modulare. Primele presupun dotarea completă de la producător. În al doilea caz, se pot selecta blocurile în mod independent.

Sistemele fixe sunt convenabile dacă se prevede deservirea unor încăperi cu aceeași suprafață (abateri minore sunt admise). Cele modulare sunt relevante în cazurile opuse, cu camere de dimensiuni diferite.

Specificul montajului și exploatării

Dacă comparăm costul de instalare a două aparate de aer condiționat separate și a unui sistem split dublu, suma va fi aproximativ aceeași. Motivul — lungimea similară a traseelor. Prețul de instalare depinde direct de lungimea conexiunilor dintre unități, a cablului și a tuburilor de freon.

În timpul instalării, trebuie să țineți cont că sistemul de gestionare a bypass-ului de freon necesită o contabilizare exactă a cantității de substanță pentru fiecare dintre unitățile interioare.

Atunci când instalarea aparatului de aer condiționat se realizează în condiții de renovare generală, este recomandabil să împărțiți montajul sistemului split în 2 etape.

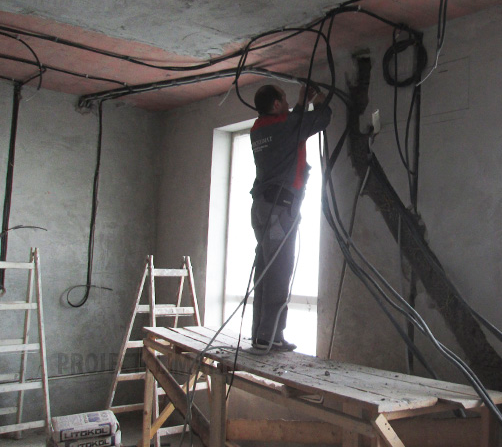

Mai întâi, trebuie să faceți șanțuri în pereți, să instalați comunicațiile dintre unități, să fixați unitatea exterioară, iar de echipamentele interioare să vă ocupați după finisarea finală a încăperilor.

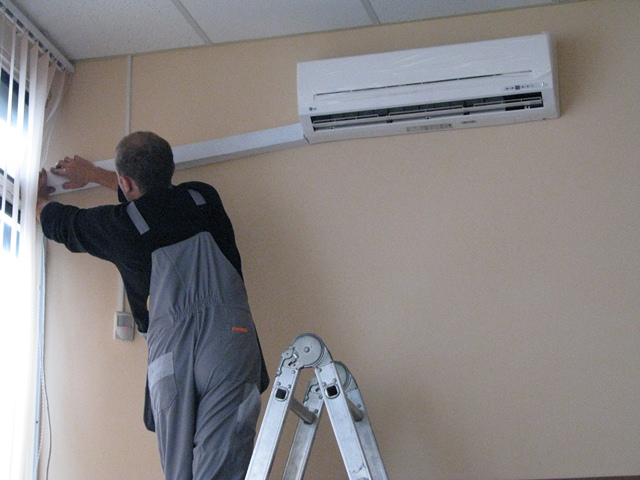

Dacă montajul se efectuează după renovare, conductele de freon sunt ascunse în canale speciale. Nu sunt ascunse în pereți, dar acest lucru ușurează înlocuirea, dacă apare o astfel de necesitate în caz de avarie sau dorința de a instala un echipament mai puternic.

Unitatea exterioară pe fațadă este mai bine să fie amplasată sub fereastră, pentru ca specialistul să aibă acces la ea în timpul întreținerii tehnice.

Particularități de exploatare ale sistemului split:

1. Unitatea exterioară funcționează la putere maximă, chiar dacă aparatul de aer condiționat este pornit doar într-o singură cameră. Acest lucru crește consumul de energie electrică pentru un singur aparat.
2. Două dispozitive nu pot funcționa simultan pe încălzire și răcire. Dar dacă sistemul suportă modul de ventilație, puteți porni încălzirea într-o cameră și ventilația în cealaltă.
3. În cazul defectării unei unități exterioare, două camere vor rămâne imediat fără aer condiționat.

Unităților interioare, indiferent de numărul lor, trebuie să li se asigure întreținere sanitară periodică.

Mucegaiul de pe aripioarele evaporatorului și turbinele ventilatorului reduce la jumătate performanța aparatului și contribuie la apariția unui miros neplăcut.

Concluzii și material video util pe această temă

Ce este un multi-split. Schema de amplasare a unităților. Particularități ale lucrărilor de montaj.

Instalarea sistemului în 2 etape — înainte de renovare și după aceasta.

Dacă nu există posibilitatea sau dorința de a instala două aparate de aer condiționat separate, are sens să alegeți un sistem split pentru două încăperi. Parametrii importanți la alegere — puterea, intervalul de temperatură, lungimea conductelor de freon, diferențele de înălțime dintre unități.

Împărtășiți cu cititorii experiența dumneavoastră de alegere și utilizare a unui sistem split pentru două camera. Vă rugăm, lăsați comentarii, adresați întrebări pe tema articolului și participați la discuții – formularul pentru recenzii se află mai jos.
