Presostat pentru cazanul pe gaz: structura, prezentarea defecțiunilor populare și repararea lor

Presostatul din componența cazanului pe gaz – un dispozitiv pe care nu îl cunoaște fiecare proprietar de echipament pe gaz. Mecanismul, care reprezintă, în esență, un releu de presiune de tip diferențial, se declanșează sub acțiunea forței de tiraj a fluxului de fum, generată de sistemul ventilatorului. Dar cum este construit presostatul pentru cazanul pe gaz, de ce este necesar și căror defecțiuni este supus?

Aceste întrebări le vom analiza în detaliu în articolul nostru – vom vorbi despre particularitățile constructive ale acestei piese, care îndeplinește rolul de controler al funcționării normale a ventilatorului și a sistemului de evacuare a gazelor de ardere. Analiza tehnică a presostatului va ajuta să înțelegeți funcționarea arzătorului pe gaz, să stăpâniți complet exploatarea cazanului, să reacționați corect la opririle de urgență.

Construcția presostatului cazanului pe gaz

Construcția presostatului nu se distinge printr-o complexitate mecanică sau electrică pronunțată. Totuși, dispozitivul presostatului cazanului pe gaz casnic are piese unice, de exemplu, o membrană sensibilă.

Acest element este conectat la un microîntrerupător, care îndeplinește rolul unui comutator de semnal. Pentru funcționarea în controlul arzătorului, se utilizează de obicei un grup de trei contacte (control în regim normal sau de avarie). În esență, un contact este «comun».

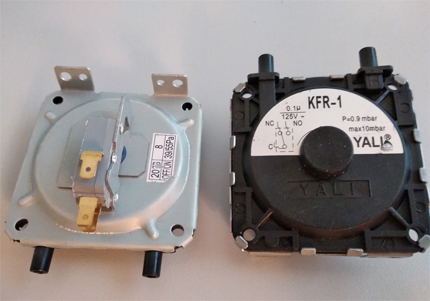

O variantă larg răspândită de execuție a releului diferențial, destinată funcționării în construcția multor cazane pe gaz casnice. La vedere – un dispozitiv tehnic simplu, dar important din punct de vedere funcțional.

Regimul normal de funcționare a echipamentului cazanului este însoțit de starea de lucru a membranei termostatice, în care circuitul rămâne închis printr-o configurație a contactelor presostatului cazanului. Dacă regimul de lucru al echipamentului este perturbat (fluxul de fum își modifică caracteristica), în consecință, poziția membranei sensibile se modifică.

În această stare, grupul de contacte al microîntrerupătorului se întrerupe, în timp ce al doilea grup (de pornire de urgență), dimpotrivă, – formează un circuit conductor. Prin acest circuit se alimentează sistemul de blocare automată, în urma căruia se activează comanda de urgență a arzătorului de gaz, precum și sistemul de circulație a apei.

Datorită prezenței presostatului, se realizează eficient:

• controlul temperaturii;
• monitorizarea presiunii fumului;
• controlul formării condensului.

Toate funcțiile menționate influențează radical funcționarea echipamentului de încălzire a apei, asigurând nu doar o funcționalitate eficientă, ci și siguranța exploatării cazanului.

Cum verificați funcționarea dispozitivului?

Diagnosticarea funcționării corecte a presostatului echipamentului de gaz este un lucru necesar și util. De regulă, o astfel de verificare este efectuată de reprezentanții companiilor de gaz cu ajutorul unor aparate speciale.

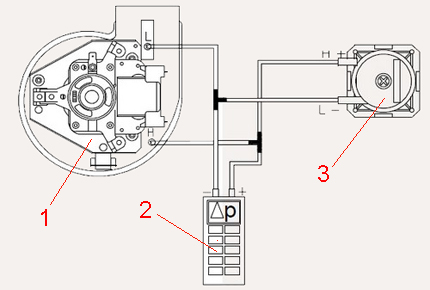

Schema clasică de conectare a releului diferențial (presostatului) în construcția cazanului de gaz casnic: 1 – ventilator; 2 – dispozitiv manometric; 3 – releu diferențial

Cu toate acestea, proprietarul cazanului de gaz poate efectua, de asemenea, un fel de „testare” prin acțiuni simple. Trebuie avut în vedere însă că astfel de acțiuni încalcă regulile de întreținere ale echipamentului de gaz.

Dacă totuși proprietarul decide să încalce regulile, este suficient să reducă alimentarea cu apă de rețea care intră în cazan, de exemplu, prin închiderea parțială a robinetului de închidere al rețelei de apă.

Ca urmare a scăderii debitului de apă în sistemul cazanului de gaz, temperatura și presiunea gazelor de ardere încep inevitabil să se modifice. Ventilatorul crește numărul de rotații pentru a crea o depresiune mai mare în cameră.

În consecință, conform teoriei de funcționare a presostatului, – acest dispozitiv se declanșează, oprind cazanul din cauza depresiunii insuficiente prin linia de alimentare a tuburilor de silicon. Declanșarea dispozitivului are loc și în cazul opus, când valoarea depresiunii depășește valoarea stabilită.

Defecțiunile presostatului și sfaturi de reparație

Înainte de a examina cum puteți repara singur presostatul instalat pe cazanul de gaz, să analizăm defecțiunile tipice care afectează acest element de construcție.

Identificarea defecțiunilor principale

După cum arată practica de exploatare a cazanelor de gaz casnice, defectele releului diferențial sunt de obicei indicate de:

• absența unui „clic” caracteristic la pornirea ventilatorului sistemului de evacuare a gazelor;
• imposibilitatea pornirii echipamentului de gaz;
• afișarea semnalului de eroare prin intermediul indicatorului sau pe afișaj;

Orice dintre erorile semnalate poate fi legată de defecte ale elementelor presostatului, precum și de un aspect destul de obișnuit, cum ar fi apariția peliculei de oxid pe contactele microcomutatorului presostatului.

Pentru a putea curăța calitativ lamelele de contact ale microcomutatorului, acest element al sistemului trebuie demontat. Cu toate acestea, nu este exclusă oxidarea contactului în interior, ceea ce necesită înlocuirea completă a piesei.

De asemenea, o cauză destul de frecventă a inoperabilității echipamentelor pe gaz este uzura fizică a membranei releului diferențial. Această piesă a dispozitivului este fabricată în mod tradițional din cauciuc siliconic.

Pe măsura exploatării pe termen lung, cauciucul își pierde parțial proprietățile de elasticitate (se usucă). Ca urmare, se constată o funcționare incorectă a microcomutatorului de moduri.

Pe lângă toate acestea, uzura fizică a ventilatorului de evacuare a gazelor de ardere poate provoca declanșarea de urgență a presostatului. Nu sunt excluse stări similare nici din cauza înfundării sistemului de colectare a condensului, deteriorării conductelor sistemului și altele.

Vă recomandăm, de asemenea, să consultați instrucțiunile de verificare a funcționalității senzorului de tiraj și a robinetului cu trei căi din cazanul pe gaz.

Cum reparați presostatul la cazanul pe gaz?

Dacă sunt identificate în mod specific cauzele defecțiunii presostatului cazanului pe gaz de uz casnic, atunci cel mai adesea soluția optimă este înlocuirea completă a acestuia.

Această abordare se explică prin faptul că majoritatea releelor diferențiale ale cazanelor pe gaz au o construcție «turnată». În consecință, repararea unui astfel de aparat va fi pur și simplu mai scumpă decât cumpărarea unuia nou.

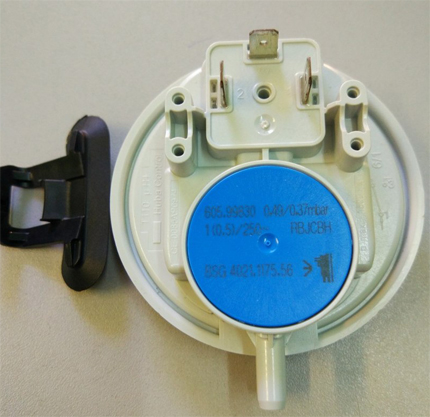

Un presostat nou pentru cazanul pe gaz de uz casnic de un model sau altul poate fi achiziționat cu ușurință din magazinele corespunzătoare. Piața comercială oferă dispozitive pentru aproape orice model.

Cu toate acestea, dacă există dorință, pricepere și posibilități, încercarea nu este o tortură. În prealabil, va trebui să demontați dispozitivul, deconectând alimentarea electrică a cazanului pe gaz și închizând robinetul liniar de alimentare cu gaz.

Apoi se poate trece la scoaterea presostatului, pentru care va fi necesar:

• deschideți carcasa cazanului;
• îndepărtați capacul admisiei de aer;
• deconectați furtunul din silicon de la racordul ventilatorului;
• deșurubați elementele de fixare și demontați presostatul;
• deconectați de la aparat o pereche de contacte de tip «faston»;
• desprindeți furtunul din silicon de la racordul aparatului.

În primul rând, trebuie verificate toate furtunurile din silicon care fac parte din sistem pentru a detecta eventuale impurități. Dacă există impurități în interiorul furtunurilor, este necesar să se spele și să se sufle zona internă.

Se recomandă, de asemenea, spălarea și curățarea cu aer a zonei interioare a releului diferențial, utilizând lichide tehnice speciale, neutre față de silicon.

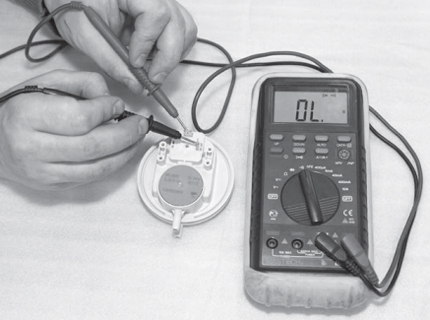

Verificarea funcționalității microîntrerupătorului releului diferențial al cazanului pe gaz nu este dificilă. Pentru aceasta, în modul de măsurare a rezistenței, se „sondează” grupurile de contacte pentru conductivitate.

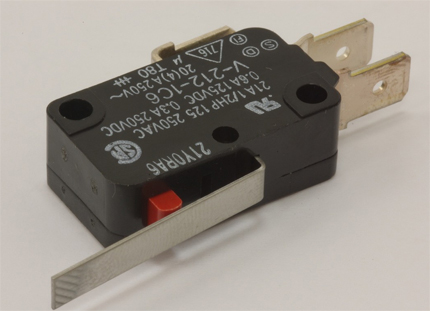

Apoi, microîntrerupătorul este supus verificării, și anume grupul de contacte al acestui element. Conductivitatea contactelor se verifică cu ajutorul unui aparat de măsură – testerul. În cazul unei defecțiuni a conductivității pe oricare dintre grupurile de contacte, microîntrerupătorul trebuie reparat sau înlocuit cu unul nou.

La verificarea microîntrerupătorului presostatului cazanului pe gaz, poate fi necesară simularea depresiunii. Pentru aceasta, este suficient să conectați la racordul presostatului cazanului pe gaz, marcat cu semnul „minus”, o bucată mică de tub din silicon. Cel de-al doilea racord („plus”) se închide simplu, iar prin tubul conectat se aspiră aer cu gura, cu un efort ușor.

În timpul executării acestor manevre, se conectează testerul de măsură la grupurile de contacte ale microîntrerupătorului și se observă prezența sau absența trecerii curentului prin contacte.

Această metodă de testare, desigur, are un caracter strict „casnic”. Profesional, aceleași acțiuni sunt executate cu ajutorul echipamentului de service.

Pe lângă defectarea presostatului, utilizatorul cazanului pe gaz se poate confrunta cu o serie de alte defecțiuni. O prezentare generală a defecțiunilor frecvente și recomandări pentru repararea acestora am oferit în articolul următor.

Concluzii și material video util pe această temă

În videoclipul de mai jos, detalii despre repararea presostatului cazanului:

Funcționalitatea releului diferențial al cazanului pe gaz poate fi verificată de utilizator în mod independent, folosind pentru aceste acțiuni terminale de service speciale. Aproape fiecare model de echipament are astfel de elemente – racorduri pentru conectarea aparatului care măsoară depresiunea.

Cu toate acestea, este strict interzis să se efectueze lucrări tehnice asupra cazanelor pe gaz sau a coloanelor fără autorizația și aprobarea corespunzătoare a serviciilor speciale. Nerespectarea acestor reguli și cerințe riscă să ducă la accidente, ceea ce practica a confirmat de multe ori.
