Pompă de apă de înaltă presiune: principiul de funcționare, tipuri, reguli de selecție și exploatare

Locuitorii satelor suburbane, ale căror teritorii nu sunt conectate la rețelele centrale de alimentare cu apă, rezolvă problema alimentării cu apă prin amenajarea sistemelor autonome. În realizarea sarcinii stabilite, pompa de apă de înaltă presiune joacă un rol cheie. Rolul său principal este de a stabiliza presiunea în sistem.

Vă vom spune ce sortiment de pompe de apă oferă piața și după ce criterii să alegeți echipamentul. Vă vom prezenta principalii producători din segment. La noi veți afla despre particularitățile constructive ale tehnicii, care stau la baza împărțirii pe tipuri.

Pentru o percepție mai clară a informațiilor, am completat textul cu scheme utile, selecții de fotografii și ghiduri video.

Destinația și tipurile agregatelor

Indiferent de unde se face captarea apei – din cel mai apropiat bazin de apă, dintr-un puț special amenajat, dintr-o fântână, alimentarea automată a acesteia pe teren se poate realiza cu ajutorul unei pompe obișnuite.

Dar pentru funcționarea normală a aparatelor casnice, presiunea apei în sistem trebuie să fie de cel puțin 2,5 atmosfere și, în același timp, să nu depășească 6 atmosfere. Iar acest parametru poate fi atins doar prin amenajarea unui sistem de menținere a presiunii constante. În acest scop, se utilizează diverse variante de pompe de apă de înaltă presiune.

Când este necesară o pompă de înaltă presiune?

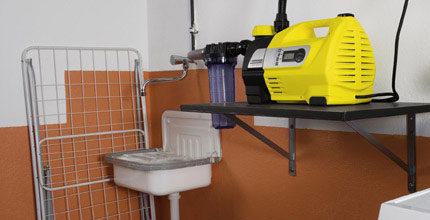

Dispozitivul pentru creșterea și menținerea presiunii apei în sistemul autonom se utilizează atunci când presiunea este atât de scăzută încât nu este posibilă utilizarea apei pentru funcționarea aparatelor electrocasnice.

Instalarea pompei este admisibilă, dar nu este deosebit de recomandată pentru stabilizarea parametrilor de presiune în circuitul apartamentului, dacă locatarii resimt un deficit real de apă.

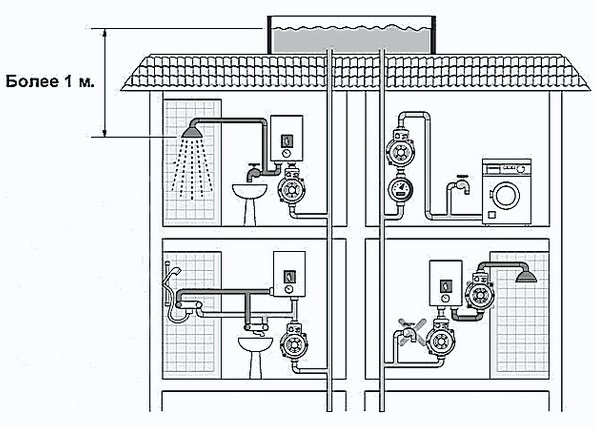

Acest tip de pompe de apă este destinat să crească presiunea într-un sistem de alimentare cu apă amenajat individual, dacă puterea pompei de ridicare a apei nu este suficientă pentru a asigura o presiune normală.

Utilizarea dispozitivului va fi relevantă dacă presiunea din sistem nu depășește 1 – 1,5 atmosfere. Dispozitivul de dimensiuni mici poate fi instalat atât pe conducta generală, cât și la ieșirea către un aparat casnic individual. De exemplu, conectându-l la conducta care alimentează cu apă un boiler sau o mașină de spălat.

În primul caz, va trebui să achiziționați un dispozitiv puternic cu caracteristici bune de funcționare, iar în al doilea caz, vă puteți descurca cu instalarea unei pompe automate mici, de putere redusă.

Funcționarea agregatului poate fi realizată prin:

• Controlul manual – presupune funcționarea continuă a dispozitivului, indiferent dacă alimentarea cu apă are loc în acel moment, dar cu condiția ca oprirea dispozitivului să se facă forțat manual. Se aplică la amenajarea „pardoselilor încălzite”, unde menținerea presiunii în circuitele de încălzire la nivelul necesar este necesară constant.
• Regimul automat – pornirea dispozitivului este realizată de sistemul automat, de exemplu, la deschiderea robinetului. Funcționarea este reglată de un senzor special de debit: în momentul închiderii robinetului, funcționarea pompei încetează.

Funcția principală a sistemului de reglare este de a porni agregatul la scăderea presiunii și de a-l opri atunci când aceasta atinge parametrul setat. Deoarece scăderea presiunii în conductă și creșterea excesivă a acesteia distrug îmbinările țevilor și afectează negativ funcționarea aparatelor electrocasnice.

Măsuri alternative de creștere a presiunii

Cu toate acestea, instalarea unei pompe destinate să stimuleze presiunea va fi complet inutilă în cazul în care sursa are un debit mic. Nu va ajuta nici dacă sistemul este închis din când în când. Soluția optimă într-o astfel de situație va fi utilizarea unei stații de pompare cu autopompare.

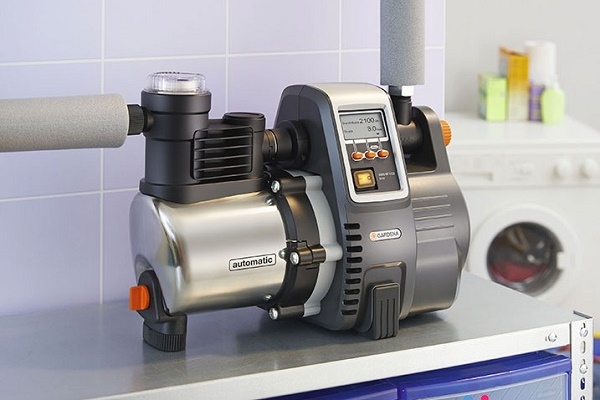

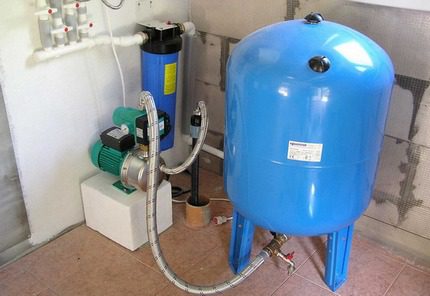

Stația de pompare este echipată pe baza aceleiași categorii de pompe, dotate cu injectoare sau fără. În plus, este completată cu un hidroacumulator, destinat stocării apei. Acesta seamănă exterior cu un rezervor obișnuit, doar că în interior este prevăzută o membrană de cauciuc cu aer. Ansamblul de echipamente și dispozitive este gestionat de un releu de presiune a apei.

În timpul funcționării stației, în perioada de alimentare neîntreruptă cu apă, pompa umple rezervorul de acumulare cu apă, de unde aceasta este ulterior consumată.

Instalarea unei stații de pompare autoamorsante este eficientă și atunci când la parterul casei presiunea este normală, iar la etajele superioare nu există deloc.

Apa acumulată poate fi ulterior utilizată indiferent dacă apa este prezentă în sistem, ceea ce este deosebit de relevant în cazul întreruperilor frecvente ale alimentării. Un dezavantaj semnificativ al acestor instalații este voluminozitatea construcției din cauza prezenței hidroforului și zgomotul echipamentului în timpul funcționării.

În locul hidroforului se poate folosi un rezervor de acumulare obișnuit, în care apa se va acumula în perioada de alimentare cu presiune normală. Acesta poate fi instalat pe un estacad înalt sau pe acoperișul casei, iar în timpul întreruperilor se poate utiliza rezerva.

Una dintre opțiunile de eliminare a problemei lipsei de presiune – instalarea unui rezervor de acumulare. Acesta este amplasat în cel mai înalt punct posibil, de obicei într-o mansardă izolată.

Tipuri și funcționarea pompelor de înaltă presiune

Înainte de a decide instalarea unui dispozitiv de pompare stimulativ, trebuie evaluată starea conductei. Nu este exclus ca deficitul de presiune să fie cauzat de țevi înfundate cu sedimente. Dacă ieșirea din situația dificilă este posibilă doar prin instalarea unui aparat, atunci merită să vă familiarizați mai detaliat cu specificațiile tehnice ale acestora.

Principiul de funcționare al pompelor de înaltă presiune, indiferent de varianta organului de lucru și de tipul construcției, este același. Dispozitivul, în timpul funcționării ansamblului de lucru, creează un spațiu de vid în interiorul cavității, datorită căruia are loc aspirarea apei.

Datorită creării spațiului de vid, apa este „aspirată” din sursă în cameră, iar apoi sub acțiunea presiunii înalte este împinsă prin conducta de ieșire.

La vânzare sunt prezentate modele de tip universal, potrivite pentru apă de orice temperatură, și cele care pot fi utilizate doar în mediu rece sau doar în mediu cald.

În funcție de metoda de răcire a motorului aflat în funcțiune, agregatele sunt de două tipuri: cu rotor uscat și cu rotor umed.

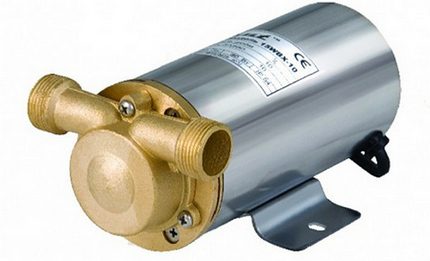

Agregate cu rotor uscat

Modificările cu rotor uscat sunt greu de confundat cu cele cu rotor umed. Au o formă asimetrică cu o tendință clară către partea de forță a dispozitivului. Faptul este că motorul său este echipat cu un dispozitiv de răcire cu palete, deoarece nu este scăldat în apă în timpul funcționării.

Din cauza formei asimetrice și a deplasării axei spre motor, modelele „uscate” sunt echipate cu dispozitive în consolă pentru fixare suplimentară pe perete.

Dispozitivele de pompare echipate cu rotor uscat sunt renumite pentru nivelul ridicat de performanță și sunt utilizate la necesitatea alimentării cu apă a suprafețelor mari.

Datorită faptului că motorul, în astfel de modele, este separat de partea hidraulică la capătul axului printr-un etanșant cu presetupă, acestea funcționează mult mai mult decât cele “umede”. Totuși, etanșantul, la fel ca și rulmentul, are tendința de a se uza și necesită înlocuire periodică.

Din acest motiv, agregatele echipate cu rotor uscat necesită o întreținere tehnică mai frecventă și o ungere regulată a pieselor în frecare. Un alt dezavantaj – dispozitivele “uscate” sunt zgomotoase, de aceea locul de instalare a acestora trebuie ales cu atenție.

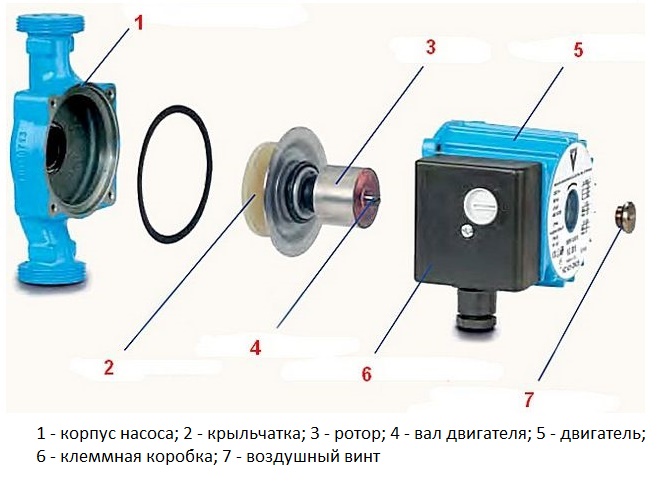

Dispozitive cu rotor umed

Agregatele de tipul cu curgere directă presupun răcirea prin apa pompată. Rotorul dispozitivului este plasat în mediul apos și izolat de stator printr-un obturator rezistent la apă.

Agregatele cu rotor umed se caracterizează printr-un nivel scăzut de zgomot. Pompele de circulație cu rotor umed sunt destinate amenajării sistemelor de încălzire, dar sunt adesea utilizate pentru sistemele de alimentare cu apă la încălzirea spațiilor rezidențiale.

Dispozitivele de acest tip au o construcție modulară, datorită căreia se dezasamblează ușor în componente pentru înlocuirea unui element individual, dacă este necesar.

Rulmenții de alunecare utilizați în construcție nu necesită întreținere suplimentară. Cu toate acestea, pompele “umede” au o durată de viață mai scurtă și sunt inferioare agregatelor “uscate” în ceea ce privește parametrii de presiune generată. Există restricții privind direcția de montare – acesta poate fi doar orizontal.

Un dezavantaj semnificativ al pompelor de acest tip este vulnerabilitatea la funcționarea cu apă murdară, ale cărei impurități pot duce la defectarea dispozitivului.

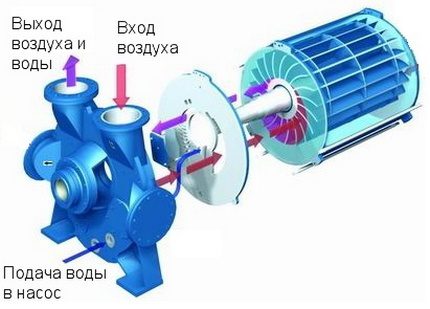

Împărțirea după modul de creare a camerei de vid

Mecanismul de funcționare al acestui tip de dispozitive se bazează pe reacția de deplasare. Procesul de aspirare are loc sub acțiunea modificării dimensiunilor camerei de lucru. Mărimea vidului format depinde direct de gradul de etanșeitate al camerei de lucru.

Mărimea vidului poate fi reglată. Datorită acestui fapt, presiunea în anumite puncte ale sistemului poate crește sau, dimpotrivă, poate scădea.

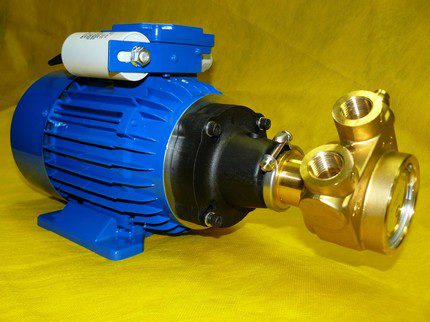

Pompele de vacuum, în majoritatea configurațiilor, au forma unui cilindru, în interiorul căruia este încorporat un arbore echipat cu o roată de lucru sau un impeler.

Arborele este instrumentul de lucru principal al mecanismului. Roata de lucru prevăzută cu palete execută mișcări de rotație. Sub acțiunea paletelor care se mișcă circular, se realizează captarea fluidului aflat în camera de lucru. Pe măsură ce se rotește, se generează o forță centrifugă. Aceasta duce la formarea unui inel de lichid. Spațiul neumplut format în interiorul inelului reprezintă vidul.

În funcție de metodele prin care se creează camera de vid, pompele de înaltă presiune pentru apă pot fi centrifuge, vibrante și vortex.

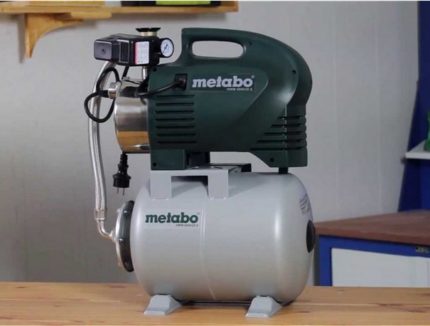

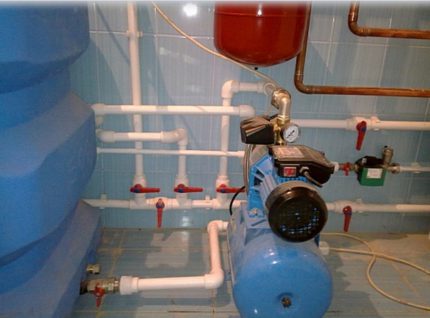

Dispozitive de tip centrifug

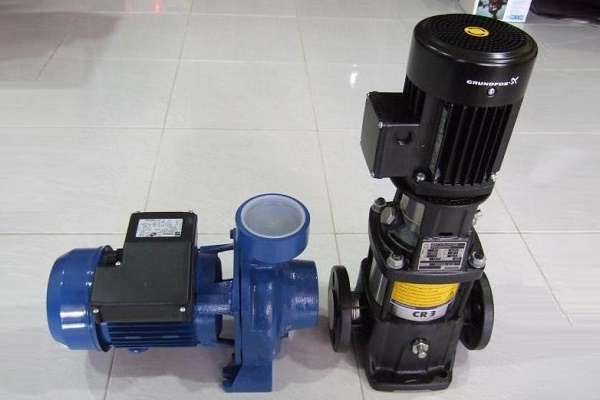

Pompele centrifuge pompe de pompare – cel mai răspândit tip de dispozitive de pompare, capabile să asigure presiune înaltă în sistem. Ele pompează apa prin rotirea rotorului fixat în interiorul carcasei spiralate. Rotorul reprezintă două discuri îmbinate, între care sunt fixate pale în direcția opusă fluxului de lichid intrat.

Stațiile centrifuge sunt echipate cu hidrofoare, care asigură o rezervă de apă în caz de insuficiență și fluctuații de presiune, și cu dispozitive de comandă automată

În timpul rotației se generează o forță centrifugă care stimulează deplasarea fluxurilor de apă din centrul camerei, aruncând-o în zonele periferice. Datorită acestui fapt, nivelul presiunii în centrul rotorului în rotație scade, iar apa începe să intre în interiorul carcasei.

Aparatele centrifuge, în majoritatea configurațiilor, sunt prevăzute cu acumulatoare hidraulice. Cu conductele de refulare se conectează prin intermediul furtunurilor de diferite diametre.

Dacă volumul hidroforului stației de pompare este insuficient, aceasta poate fi utilizată ca agregat care furnizează apă într-un rezervor de stocare

Echipamentul de tip centrifug este capabil să asigure o alimentare neîntreruptă cu apă la presiune înaltă. Singura condiție de funcționare – la pornirea agregatului este necesară umplerea carcasei cu apă. Varietatea centrifugă are limitări: nu pot pompa apă de la o adâncime mai mare de 8 m, dar ca supliment în sistemul de creștere a presiunii din mai multe pompe și acumulatoare sunt complet potrivite.

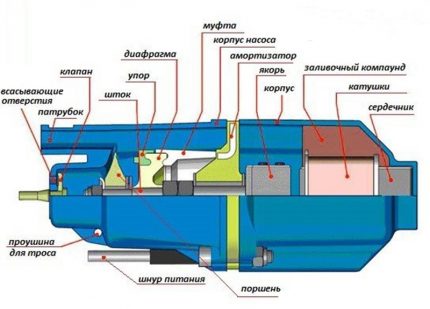

Pompe vibratorii electromagnetice

Principiul de funcționare al pompelor vibratoare se bazează pe capacitatea magnetului, datorită curentului alternativ, de a atrage alternativ spre sine și apoi de a elibera tandemul armătură-piston. Schimbarea polarității face ca armătura să efectueze mișcări alternative. În decursul unei secunde, poziția armăturii se poate schimba de câteva zeci de ori.

Datorită absenței pieselor rotative în dispozitivele electromagnetice de tip vibrator, acestea sunt considerate cele mai fiabile și durabile.

Ca urmare a vibrațiilor, apa este mai întâi aspirată în camera de lucru, apoi este împinsă prin supapă în conducta de refulare. Aparatul vibrator poate funcționa împreună cu un omolog centrifugal sau poate pompa o rezervă de apă într-un rezervor de stocare.

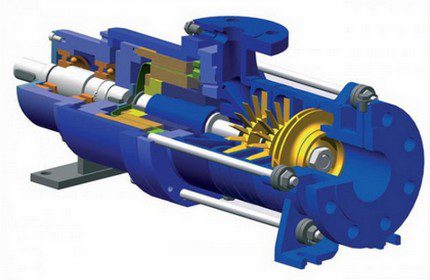

Modele vortex de pompe

În cavitatea carcasei acestor agregate se află un disc plat, prevăzut cu palete fixate radial. Rotația roții cu palete periferice creează vidul.

Sub acțiunea rotației discului, lichidul pătrunde într-o cavitate special amenajată a carcasei, iar apoi, după ce trece prin cameră, este împins afară.

Dispozitivele cu vortex sunt renumite pentru puterea lor mare de aspirație. Nu se tem de prezența bulelor de aer în apă. Dar sunt vulnerabile la prezența particulelor în suspensie în lichid și, prin urmare, au un domeniu de aplicare limitat. Deoarece dispozitivele cu vortex se defectează rapid la pomparea apelor murdare, nu se recomandă utilizarea lor la amenajarea puțurilor de nisip și a fântânilor.

Producători de top și modele populare

Dintre mărcile globale verificate, care se bucură de cea mai mare popularitate, merită menționate:

• «Grundfos» – compania daneză se concentrează pe pompe cu sistem de circulație, care se caracterizează prin volume mici.
• «CatPums» – particularitatea echipamentelor fabricate sub această marcă este pulsația redusă a mecanismelor la o presiune maximă ridicată.
• «Wilo» – concernul german este specializat în producția de stații de pompare de mici dimensiuni, echipate cu hidroacumulatoare încorporate.
• «Sprut» – particularitatea pompelor de creștere a presiunii ale acestei mărci comerciale este cerința privind puritatea și temperatura apei.

Producătorii enumerați mai sus își fabrică produsele după o tehnologie verificată, care garantează fiabilitatea echipamentelor de pompare. Acestea dispun de protecție împotriva suprasarcinilor, ciclicității și a «mersului uscat».

Gama de prețuri a modelelor de pompe de putere mică variază între 30-50 u.c. Mostrele mai performante, echipate cu sistem automat, pot fi achiziționate în jurul valorii de 70-100 u.c. Stațiile de pompare vor costa în intervalul 80-150 u.c.

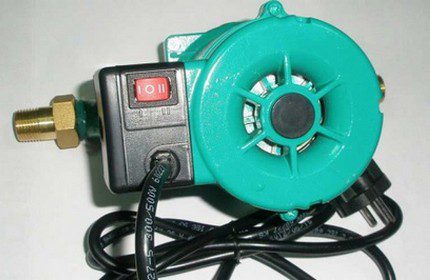

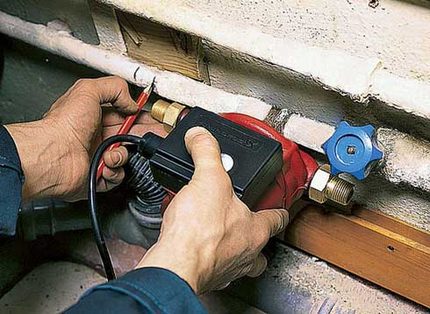

Agregatele compacte și ușoare sunt convenabile de utilizat atât la amenajarea alimentării individuale cu apă, cât și pentru exploatarea în apartament.

Printre modelele din segmentul mediu de preț s-au remarcat:

• «Sprut 15WBX-8» – construcție simplă cu rotor uscat, având o capacitate de 480 l/oră la o putere consumată de 90 W. Dispozitivul compact și ușor se instalează direct pe conductă.
• «Euroaqua 15WB-10» – agregatul electric vortex face față cu ușurință lichidului care conține aer sau gaz.
• «Cristal 15GRS-10» – modelul este renumit pentru consumul redus de energie și randamentul ridicat, având capacitatea de a încălzi fluxul de apă până la 65 de grade.

Nu merită să economisiți și să cumpărați imitații chinezești. Meșterii nu se angajează să le repare. Producătorii necinstiți le asamblează astfel încât defectarea unui element să ducă imediat la necesitatea înlocuirii complete a agregatului.

Particularitățile alegerii echipamentului

Atunci când alegeți o pompă pentru asigurarea presiunii, trebuie să țineți cont de o serie de parametri.

Determinarea capacității agregatului

Acest parametru depinde de sarcina atribuită pompei și de debitul necesar de apă. La calcularea debitului total de apă, se iau în considerare nevoile gospodărești și casnice, raportându-se la indicatorii cumulați ai debitului maxim de apă al tuturor punctelor de consum în funcțiune într-o unitate de timp.

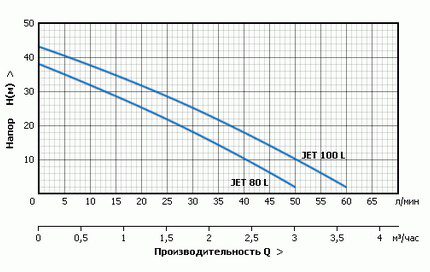

Pentru a determina raportul dintre capacitatea și presiunea dispozitivului, vă va ajuta graficul pe care majoritatea producătorilor îl includ în instrucțiunile pompelor.

Capacitatea pompelor din segmentul mediu de preț este suficientă pentru a crește presiunea cu cel puțin 1-1,5 atmosfere. Dacă acest lucru nu este suficient, sistemul se completează cu pompe de creștere a presiunii sau cu reductoare care stabilizează presiunea.

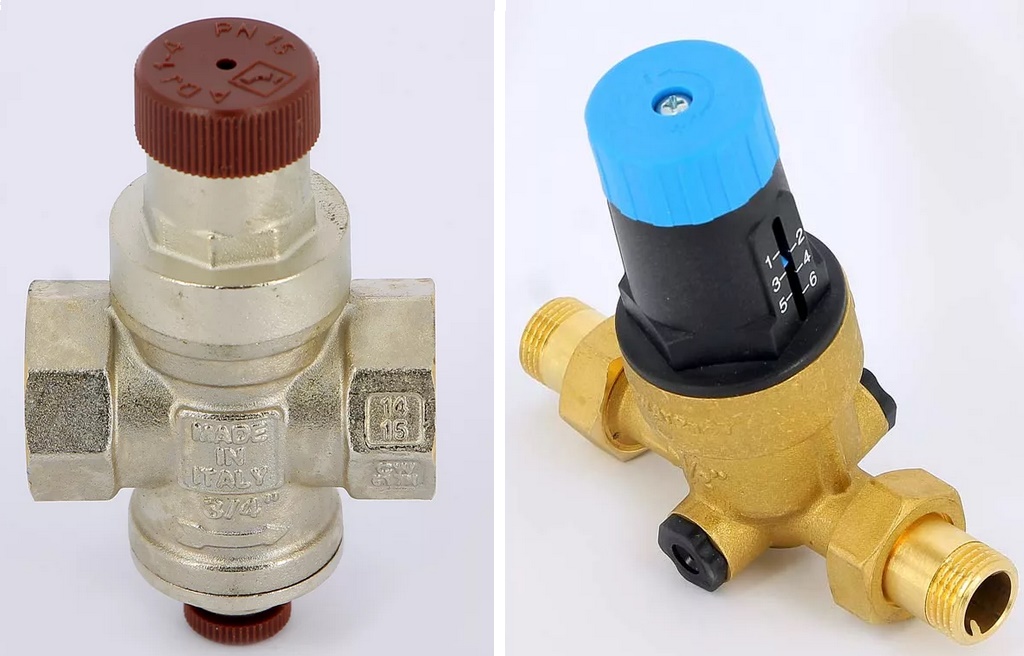

O variantă economică de creștere a presiunii – instalarea unui reductor la punctul de intrare al sistemului în casă sau apartament. Dispozitivul stabilizează automat presiunea în circuit.

Atunci când alegeți agregatul, trebuie să țineți cont ca capacitatea dispozitivului de pompare să nu depășească capacitatea puțului sau a fântânii. În caz contrar, la golirea rapidă a sursei și reaprovizionarea întârziată, echipamentul va funcționa «în gol». Iar acest lucru poate duce la defectarea acestuia.

Presiunea recomandată a dispozitivului

Acest parametru stabilește valoarea înălțimii în metri la care agregatul este capabil să ridice apa. La determinarea presiunii necesare, trebuie să se țină cont de distanța de alimentare a apei pe orizontală și de pierderile standard de presiune în timpul transportului acesteia prin conductă.

Dacă acest parametru se calculează după o formulă simplificată, atunci valoarea sa se consideră egală cu o zecime din lungimea totală a magistralei orizontale. De exemplu, o zecime din lungimea furtunului conectat la pompa pentru udat plantațiile verzi.

De exemplu, la amenajarea unui puț cu adâncimea de 10 metri pentru alimentarea cu apă a unei case situate la 12 metri de captarea apei, cu condiția aducerii apei la o înălțime de 4 metri de la sol, presiunea agregatului se calculează adunând valorile: 10+4+(12:10)=15,2 metri.

Dar pentru a obține calcule mai precise, trebuie să se țină cont și de diametrul conductei și de pierderile de presiune la ridicarea apei prin țevi, precum și la trecerea acesteia prin coturi și noduri. Căci, la o presiune insuficientă, presiunea la ieșire va fi scăzută. Din acest motiv, la amenajarea sistemelor de captare a apei se aleg pompe capabile să mențină presiunea în sistem în limitele a 2-6 bari.

Nu merită să alegeți pentru nevoi casnice agregate cu valori mai mari, deoarece, creând sarcini crescute, acestea pot provoca o uzură rapidă a conductelor și a aparatelor sanitare.

La alegerea echipamentului, trebuie să țineți cont și de:

• domeniul temperaturilor de lucru;
• nivelul de zgomot creat în timpul funcționării.

În comerț sunt disponibile modele electrice și agregate pe combustibil lichid. Primele se alimentează doar de la rețeaua electrică. Ele pot fi bifazice și trifazice. Cele din urmă sunt echipate cu motor cu ardere internă. Drept combustibil, ele utilizează motorină sau benzină.

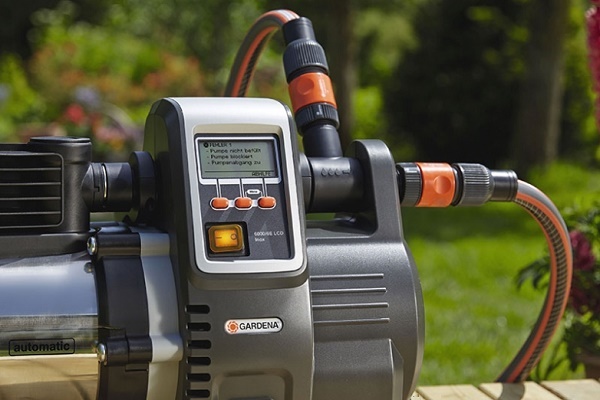

Prezența unui sistem de automatizare scumpește semnificativ costul echipamentului. Dar prețul ridicat al mecanismelor automatizate, care au un nivel ridicat de protecție electrică, se amortizează complet, deoarece dispozitivele de acest tip reacționează mai fin la modificările situației și consumă mai puțină energie electrică.

Concluzii și material video util pe această temă

Prezentare video a pompei pentru creșterea presiunii:

Varianta de amenajare a sistemului cu utilizarea unei instalații care crește presiunea apei:

Gama de echipamente de pompare este prezentată pe piață într-o varietate largă. Dar specialiștii recomandă să le achiziționați din magazinele de marcă. Acolo vă vor ajuta să alegeți varianta optimă în funcție de condițiile tehnice ale obiectivului și vor asigura service în garanție, ceea ce este deosebit de relevant la achiziționarea unui echipament costisitor.
