Stații de pompare pentru puțuri: cum să alegeți, particularități de conectare și instalare

Procesul automatizat de alimentare cu apă din puț către o casă de locuit, grădină și livadă va ajuta la minimizarea timpului planificat pentru treburile gospodărești. „Inima” rețelelor de apă sunt stațiile de pompare pentru puțuri – dispozitive care pompează apa din sursă către punctele de consum.

Pentru funcționarea lor neîntreruptă, trebuie să cunoașteți nuanțele de amplasare, instalare și conectare a echipamentului de pompare. Sunteți de acord?

Vă vom spune cum să alegeți corect o stație de pompare pentru alimentarea cu apă a unei case de la țară. La noi veți afla totul despre regulile de trasare a liniilor de apă de la captare până în casă. Ținând cont de sfaturile noastre, organizarea alimentării cu apă cu un puț ca sursă nu va cauza cele mai mici dificultăți.

Cum este construită stația de pompare?

Nivelul de confort într-o casă de la țară este determinat în mare măsură de existența unui sistem de alimentare cu apă reglat profesional, al cărui component principal este stația de pompare.

Structura dispozitivelor implicate în organizarea alimentării cu apă trebuie cunoscută în orice caz. Va fi util dacă instalați singur conducta de apă sau încredințați lucrările de montaj profesioniștilor.

Cunoscând principiul de funcționare al elementelor individuale ale sistemului, în caz de avarie sau defecțiune a unuia dintre dispozitive, veți putea efectua singur, și mai ales rapid, reparația stației de pompare sau înlocuirea.

Așadar, cele mai importante părți componente ale schemei de alimentare cu apă cu ajutorul unei stații de pompare sunt următoarele:

• dispozitiv de captare a apei cu filtru;
• supapă de reținere, care împiedică mișcarea apei în sens invers;
• magistrala de aspirație – conducta care duce la pompă;
• releu de presiune pentru reglarea alimentării cu apă;
• manometru care indică parametrii exacti;
• hidroacumulator – acumulator automat;
• motor electric.

În locul hidroacumulatorului, un dispozitiv mai modern și mai practic, uneori se folosește un rezervor de acumulare, care are câteva dezavantaje (presiune slabă, montaj incomod etc.).

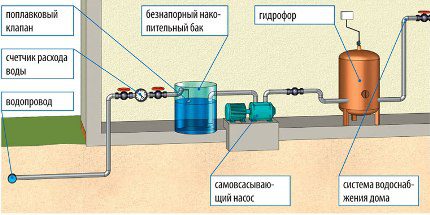

În schemă este prezentată una dintre metodele de instalare a unui rezervor de acumulare fără presiune și a unui hidrofor, capabil să regleze presiunea și nivelul apei în sistem.

Cu toate acestea, acum, când în magazine au apărut numeroase modele moderne și ieftine cu hidroacumulator, nu mai are sens să asamblați singur un sistem cu rezervor de stocare.

Dacă tot ați decis să achiziționați un recipient pentru acumularea apei, încercați să țineți cont de următoarele nuanțe:

• Rezervorul de rezervă se instalează în punctul cel mai înalt (de exemplu, la mansardă), pentru a crea presiunea necesară.
• Volumul rezervorului trebuie să fie astfel încât să se păstreze o rezervă pentru 2-3 zile în cazul defectării echipamentului de pompare (dar nu mai mult de 250 l, altfel este posibilă acumularea de sedimente).
• Baza pentru montarea rezervorului trebuie consolidată cu grinzi, plăci, planșee suplimentare.

Rezervorul de acumulare de rezervă, la fel ca și echipamentul cu membrană (hidroacumulatorul), trebuie dotat cu un filtru. În plus, este obligatorie instalarea unui tub de siguranță pentru evacuarea excesului de apă. Furtunul conectat la tub se evacuează în sistemul de drenaj sau se coboară în recipiente destinate stocării apei de udare.

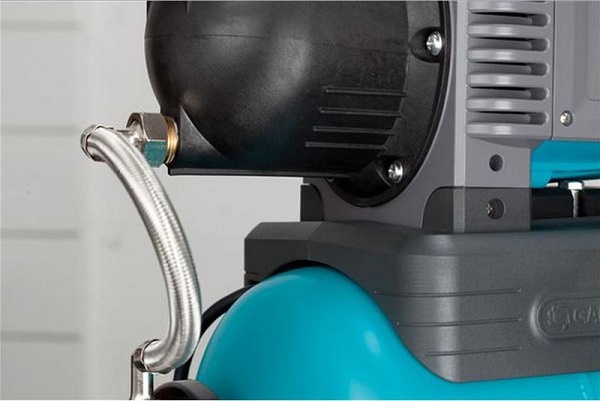

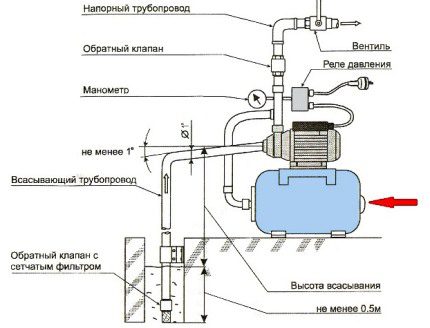

Schema standard a configurației stației de pompare cu marcarea elementelor principale: supapă de reținere, releu de presiune, manometru, conductă de refulare; săgeata roșie indică hidroacumulatorul.

Principiul de funcționare al stației de pompare este ciclic. De îndată ce rezerva de apă din sistem scade, pompa pornește și începe să pompeze apă, umplând sistemul.

La atingerea nivelului de presiune necesar, releul de presiune se activează și oprește pompa. Setările releului trebuie reglate înainte de începerea funcționării echipamentului – acestea depind de volumul rezervorului și de caracteristicile pompei.

Criterii de alegere a stației pentru puț

La achiziționarea unei stații de pompare, trebuie să acordați atenție parametrilor pompei și factorilor care caracterizează sursa de apă (în cazul nostru – puțul), inclusiv distanța acesteia față de clădire.

De exemplu, nu ar fi inutil să precizați următoarele mărimi:

• Adâncimea maximă de captare a apei. Ne interesează nivelul dinamic al apei, adică valoarea medie pe 1-2 zile în timpul utilizării constante a apei. Dacă se ia în considerare nivelul static, se pot face erori de calcul.
• Înălțimea nominală de pompare a agregatului. Înălțimea convențională a coloanei de apă pe care o poate crea echipamentul de pompare. Se calculează prin formula, însumând înălțimea de aspirație, lungimea tronsoanelor orizontale ale conductei, înălțimea de ridicare verticală și pierderile de transport prin conductă.
• Debitul stației de pompare. Pentru calcule, se poate lua debitul mediu de apă la toate punctele de prelevare (de exemplu, bateria de la chiuvetă – 0,15 m/s, cabină de duș sau mașină de spălat – 0,3 m/s). Valoarea totală nu trebuie să depășească debitul puțului, altfel sursa nu va face față alimentării.
• Tensiunea de alimentare electrică. În rețelele casnice, aceasta este de 220 V (cu excepția stațiilor puternice cu motoare trifazate, unde tensiunea este de 380 V).
• Puterea consumată. Dispersia energiei consumate de stații este impresionantă. În medie, 500-2000 W. Alegerea tipului de întrerupător automat depinde direct de putere.
• Volumul rezervorului hidroacumulatorului. De la 24 l (pentru o familie de 1-2 persoane) până la 100 l (6 persoane și mai mult).

Este clar că, fără cunoașterea nuanțelor tehnice, înainte de alegerea și achiziționarea agregatului, este mai bine să consultați un specialist care se pricepe bine la echipamentele de pompare casnice.

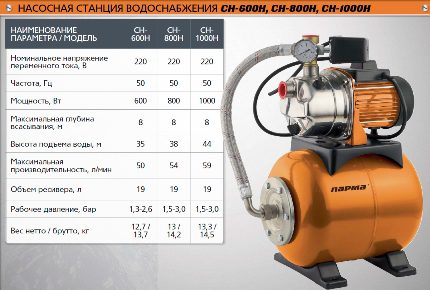

Caracteristicile stației de pompare sunt indicate în fișa tehnică a produsului; pentru alegerea modelului potrivit, acestea trebuie comparate cu propriile calcule.

Alegerea stației de pompare pentru puț depinde de adâncimea forajului. De exemplu, dacă adâncimea atinge 12-15 m, este necesar un dispozitiv cu ejector încorporat, iar dacă este mai mare de 20 m – cu ejector extern. Datorită aspirației în circuit închis, forța de ridicare a apei crește, însă randamentul scade brusc și consumul de energie crește.

Cum să alegeți locul pentru echipament?

Pentru exploatarea echipamentului de pompare, încercați să respectați câteva condiții:

• distanța minimă a stației față de sursa de apă;
• regimul termic necesar;
• posibilitatea reducerii nivelului de zgomot;
• amplasarea convenabilă a echipamentului pentru întreținere.

Ținând cont de factorii enumerați, cele mai potrivite locuri pentru instalarea stației sunt chesonul, subsolul casei și centrala termică, deși fiecare loc are avantajele și dezavantajele sale.

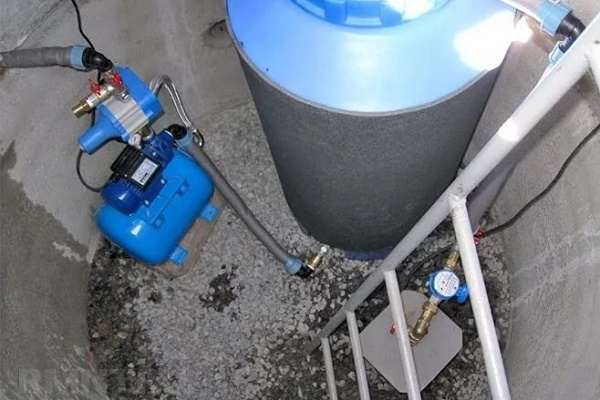

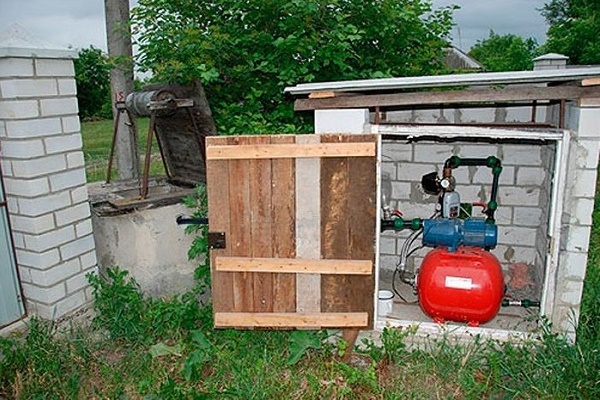

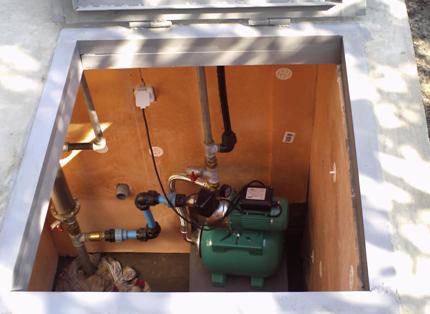

Prin cheson se înțelege o construcție amenajată în pământ. Acesta se instalează direct deasupra ieșirii coloanei puțului, săpându-se o groapă adâncă, care trebuie să se afle sub nivelul de îngheț al solurilor. Dacă pompa nu este instalată suficient de adânc, aceasta nu va putea funcționa pe tot parcursul anului, deoarece la primele înghețuri se va defecta.

Pentru fabricarea chesonului se folosesc inele de beton, zidărie de cărămidă, blocuri de beton monolit, cuburi metalice. Intrarea în cheson se află în partea superioară a construcției și reprezintă un cămin cu o capotă bine etanșată.

Chezonul necesită hidroizolație și izolație termică suplimentară a părții superioare – acoperișului. În plus, volumul încăperii trebuie să fie suficient pentru a putea efectua reparații, dacă este necesar.

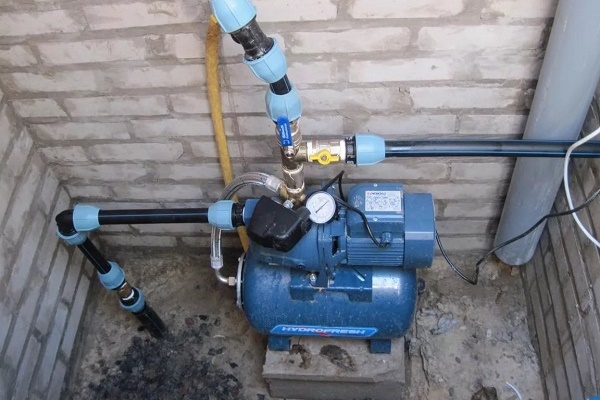

Avantajul instalării stației de pompare direct în chesonul pentru puț amenajat deasupra gurii de sondă este că agregatul de lucru se va afla departe de spațiile de locuit și nu va provoca disconfort prin zgomot puternic.

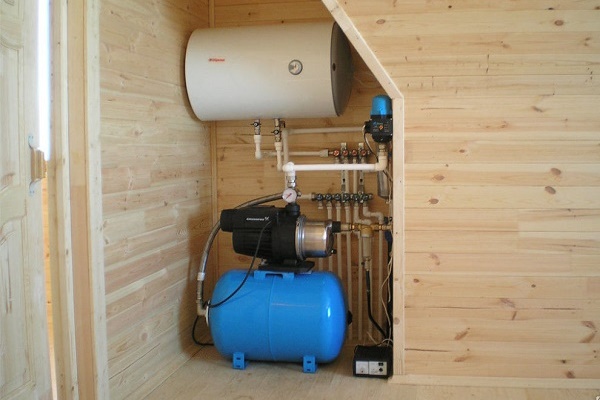

O opțiune bună pentru instalarea stației este subsolul. Acesta se află mai departe de puț decât chesonul, dar în subsol este ușor de amenajat un loc pentru montaj. Având în vedere riscul de inundații, agregatul se instalează pe o mică înălțime stabilă.

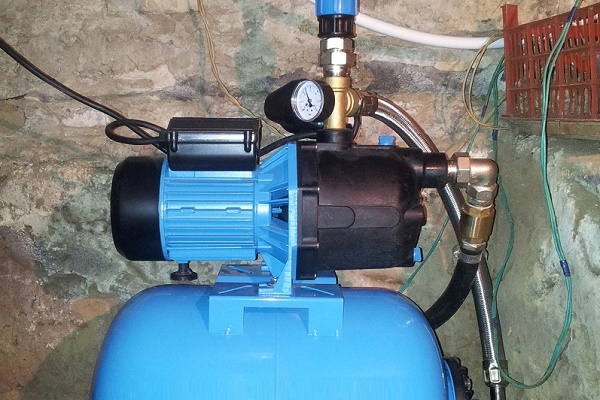

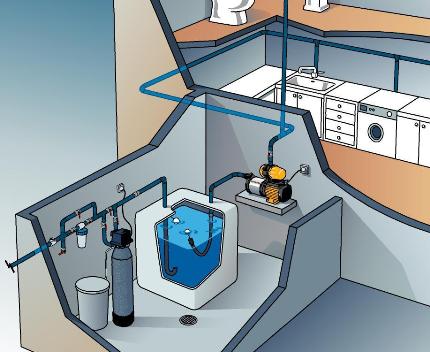

O variantă reușită de amplasare a stației de pompare în subsol: spațiile de locuit se află la o oarecare distanță, ieșirea în exterior este situată aproximativ la același nivel cu conducta principală care vine de la puț

În subsolurile caselor de la țară se amenajează adesea încăperi auxiliare (spălătorii, cămări, pivnițe pentru depozitarea conservelor), prin urmare încălzirea este prevăzută din timp. Dacă totuși subsolul nu este încălzit, trebuie să aveți grijă de o izolație termică suplimentară, iar mai practic este să montați un calorifer suplimentar.

Nu recomandăm amenajarea cazangeriei lângă camerele de locuit, deoarece nivelul de zgomot al echipamentului în funcțiune este destul de ridicat. Dacă totuși ați decis să instalați stația de pompare în hol sau în cămară, încercați să izolați cât mai bine încăperea.

Există încă o soluție, dar aceasta va fi interesantă doar pentru cei care vizitează casa de vară exclusiv în perioada de vară.

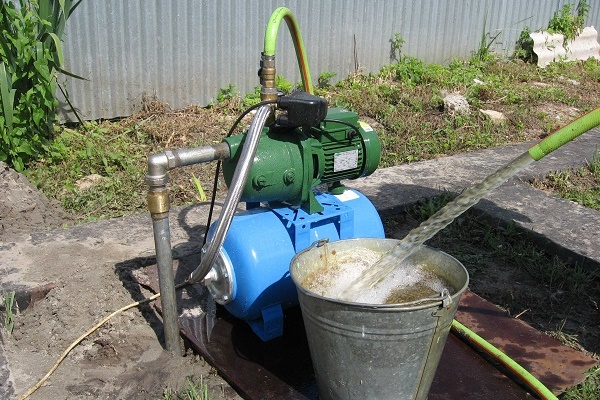

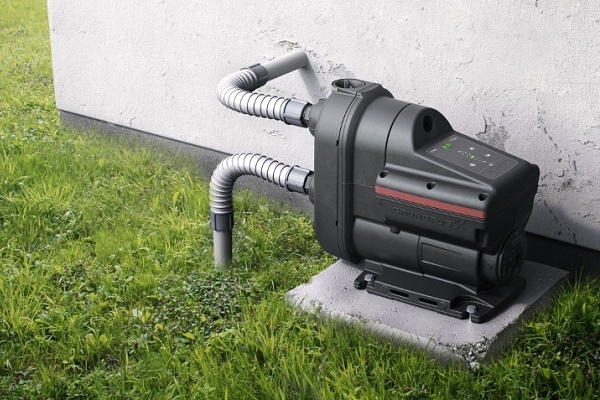

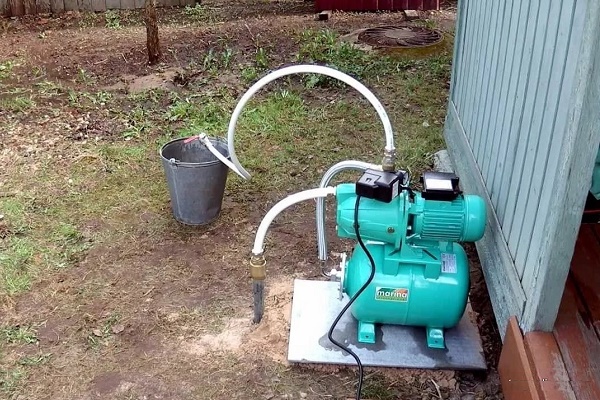

Se poate achiziționa un agregat compact portabil și se poate instala într-o baracă mică – o construcție din lemn care amintește de o cutie. Principalul este ca structura să fie protejată de precipitații. Pe timp de iarnă, stația de pompare împreună cu conducta temporară de apă se demontează și se plasează într-o cameră caldă.

Instrucțiuni de instalare a stației de pompare

Să examinăm cea mai populară variantă de instalare a stației, în care unitatea se află pe teritoriul casei (în subsol sau cămară), iar conducta de aspirație, coborâtă în puț, este prevăzută cu un ejector.

Lucrări exterioare – de la puț la casă

La măsurile externe se încadrează montarea dispozitivului de aspirație din puț – ejectorul extern, traseul magistralei până la fundația casei sau pregătirea terenului (cămării) pentru instalarea stației de pompare, dacă aceasta se va afla în subsol.

Cu cât puțul este mai aproape de casă, cu atât mai bine, deoarece aceasta garantează o presiune mai puternică a apei și un minim de probleme la instalarea conductei de apă. Sarcina principală a foratorilor este de a dota puțul, instalând țeava de tubaj în conformitate cu normele și cerințele, iar cu amenajarea exterioară a capului de puț nu se ocupă.

Astfel, înainte de începerea lucrărilor, puțul reprezintă o bucată de țeavă cu înălțimea de aproximativ 1 m, ieșind din pământ.

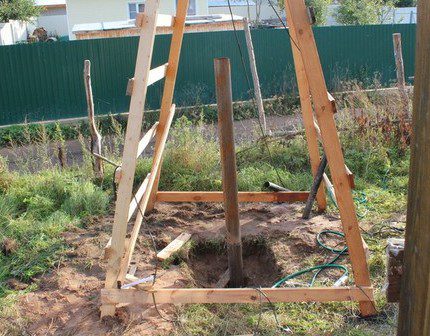

Există mai multe modalități de amenajare a ieșirii țevii de tubaj la suprafață: de la simpla conectare a echipamentului de pompare până la construirea unui cheson subteran sau a unei mici construcții exterioare.

Am decis să instalăm un puț cu stație de pompare pentru extragere pe teritoriul casei, prin urmare, nu este necesară crearea unui spațiu suplimentar în zona capului de puț – este suficient să amenajăm capul în sine, respectând o conexiune etanșă a țevii cu conducta de apă.

Pentru amplasarea magistralei care va funcționa pe tot parcursul anului, va trebui să săpați un șanț sub nivelul de îngheț. În consecință, țeava de tubaj va trebui, de asemenea, excavată până la acest nivel.

Astfel, țevile vor merge de la capul puțului până la orificiul din fundația casei. O condiție importantă este înclinarea conductei de apă în direcția sursei, astfel încât apa, în caz de golire, să poată curge natural înapoi în puț.

Orificiul din fundație nu trebuie să fie prea înalt în raport cu magistrala – diferențele bruște și curburile afectează negativ presiunea și funcționarea sistemului în ansamblu.

După ce s-a perforat o gaură în fundație și s-a săpat un șanț, trebuie efectuate trei acțiuni direct legate de instalarea echipamentului de pompare:

• asamblați și instalați ejectorul;
• fixați etanș capul de sondă;
• pregătiți platforma pentru instalarea acumulatorului hidraulic.

Ejectorul reprezintă o piesă din fontă cu trei orificii filetate. La conectarea acestuia la țevi, trebuie să folosiți pastă de etanșare, bandă PTFE sau in, altfel etanșeitatea va fi compromisă.

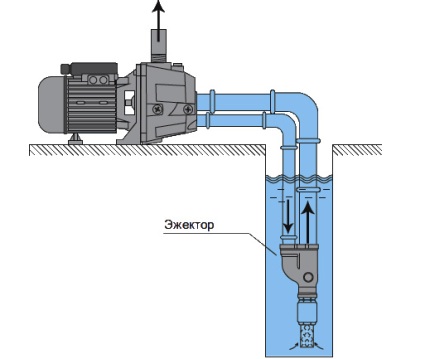

Schema de funcționare a ejectorului. Acordați atenție părții inferioare a dispozitivului – acesta este un filtru care reține particulele de nisip și sedimentele de fund, acesta trebuie instalat în primul rând, altfel echipamentul se va defecta rapid.

Dacă bucata exterioară a țevii de tubaj se ridică la o înălțime mare deasupra solului, partea în exces trebuie tăiată. Poate apărea dificultate în găsirea capului de sondă pentru un dispozitiv cu două țevi, în acest caz se poate asambla aparatul dintr-un cap de sondă pentru o stație cu o singură țeavă. Pentru aceasta, la țeava de tubaj se suduează un cot în unghi drept, care se potrivește ca diametru.

Pentru a calcula lungimea țevilor verticale, pentru care se folosesc adesea produse din polietilenă de tip rolă, trebuie să adăugați 2 metri la nivelul dinamic al apei.

Nu este recomandat să coborâți capătul dispozitivului prea aproape de fund, deoarece filtrul de curățare grosieră se va înfunda rapid. Dacă țevile din polietilenă nu se îndreaptă (deoarece au fost depozitate mult timp în rulouri), acestea pot fi ușor încălzite cu un uscător de păr industrial.

Ejectorul se înșiră pe țevi, se fixează etanș și se coboară în apă. Procedurile de etanșare a îmbinărilor și de fixare a coatelor trebuie efectuate pe o bază solidă. Dacă încercați să fixați piesele în aer, riscați să scufundați ejectorul în sondă. Va trebui să cumpărați o stație nouă, deoarece ejectorul nu se vinde separat.

Țevile exterioare se așază în șanțuri și se introduc în orificiul din fundația casei, apoi se conectează la cuplajele pompei centrifuge de suprafață. Pentru ca țevile să se potrivească mai strâns, acestea trebuie introduse până la capăt, strânse manual, iar apoi rezultatul trebuie fixat cu ajutorul unei chei de gaz. Umplutura conductei trebuie făcută numai după testarea sistemului.

Este mai bine ca, în momentul scufundării ejectorului, stația de pompare să fie deja instalată pe o bază special pregătită. Aceasta trebuie să fie stabilă și rezistentă, ridicată la o înălțime de până la jumătate de metru.

Se poate face o înălțare din beton, se poate confecționa o măsuță din grinzi de lemn sau se poate așeza un zid de cărămidă – condițiile principale sunt asigurarea siguranței și stabilității.

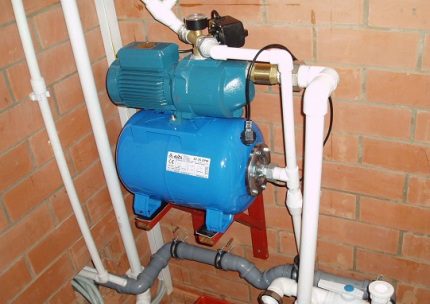

O altă variantă de montare a hidroacumulatorului – pe console fixate pe perete. Dar rețineți că orice contact al echipamentului de pompare cu structurile portante va provoca zgomot în încăperile locuite.

După ce ejectorul, conectat la conducta de aspirație, este coborât în apă, iar aceasta, la rândul ei, este atașată la stația de pompare, se poate ocupa de lucrările interne pentru amenajarea instalației domestice.

Montarea robinetului de închidere și a filtrului

Nu vom discuta în detaliu conectarea punctelor de prelevare a apei, ci vom analiza montarea tronsonului de țevi de presiune până la filtru. Ca elemente principale în interiorul casei se pot folosi țevi polimerice cu un set de fittinguri de diametru adecvat. Componentele din materialele menționate sunt ușor de instalat și înlocuit, dacă apare această necesitate.

Trebuie să începeți cu montarea dispozitivului de închidere, care va permite instalarea echipamentelor sanitare, precum și închiderea rețelei de apă menajeră în caz de avarie sau plecare prelungită.

Cea mai bună opțiune este considerată un robinet fiabil de tip bilă cu american. La dorință, acesta poate fi rapid înlocuit sau îndepărtat fără demontarea celorlalte componente ale conductei.

Achiziționați numai robinete de alamă de calitate, deoarece imitațiile ieftine cu aliaje care conțin silumin se defectează rapid și devin adesea cauza inundării.

Schema optimă de instalare a stației de pompare: robinetul cu bilă ½ cu „american” 20 – ½ NR este amplasat direct la ieșirea conductei principale interioare din polipropilenă cu țeava 20

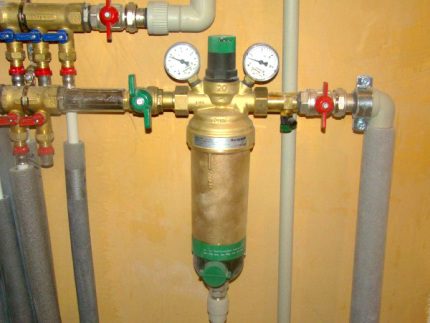

Filtrul de curățare primară trebuie amplasat lângă hidroacumulator, într-un loc convenabil pentru întreținere. Regularitatea spălării cartridge-lor – umplutura principală de filtrare – depinde de saturația apei cu var, fier și alte microelemente.

Astfel de incluziuni precum nisip grosier sau bucăți de argilă nu trebuie să existe pe segmentul interior al conductei de apă, ele sunt filtrate înainte ca apa să ajungă în rezervorul cu membrană.

De obicei, filtrul vine la pachet cu o cheie pentru montare, ceea ce ușurează procesul de instalare. Corpul trebuie instalat astfel încât pe o parte să se afle stația de pompare, iar pe cealaltă – conducta către punctele de consum. Țevile pe toată lungimea se fixează pe perete cu coliere, iar la coturi și în punctele de prindere – cu fittinguri speciale.

Filtrele fine cu autospălare îmbunătățesc calitatea apei, protejând astfel aparatele sanitare (baterii, obiecte sanitare) de defecțiuni premature și reducând nivelul costurilor de întreținere a acestora.

La asamblarea rețelei, urmăriți etanșeitatea îmbinărilor, altfel la deplasarea apei sub presiune conducta poate prezenta scurgeri.

Verificarea funcționării sistemului – pornirea de probă

Testarea funcționării sistemului de alimentare cu apă este etapa finală a conectării stației de pompare la puț. Pentru ca procedura să decurgă fără „surprize”, trebuie să rețineți câteva reguli importante.

Pentru funcționarea corespunzătoare a echipamentului, este necesar să finalizați montajul conductei exterioare de apă și instalarea distribuției interioare. Pentru verificare, puteți, de asemenea, închide robinetul părții interioare și, în locul acestuia, să utilizați magistrala pentru irigare (dacă este prevăzută de proiect).

Efectuând lucrările pregătitoare înainte de pornirea stației de pompare, folosiți obligatoriu instrucțiunile! Nerespectarea indicațiilor tehnice ale producătorului poate cauza defectarea echipamentului de pompare.

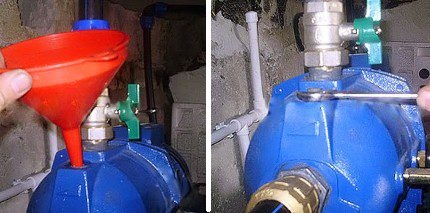

Ordinea pregătirii echipamentului:

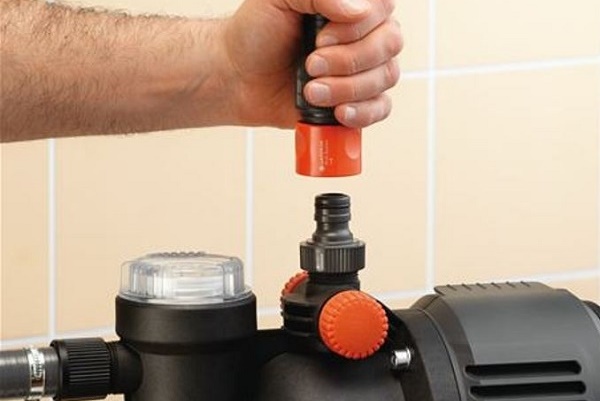

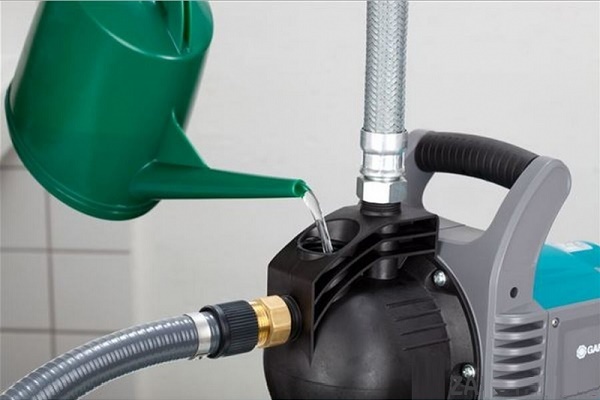

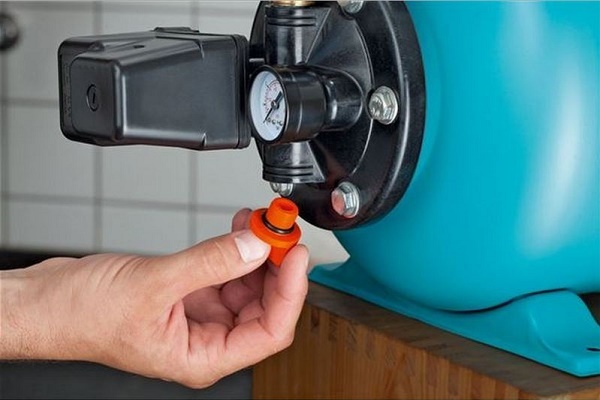

• Umpleți partea interioară a hidroacumulatorului cu apă (obligatoriu!), deșurubând capacul rezervorului și folosind o pâlnie. Pentru umplerea pompei și a țevilor adiacente vor fi necesari aproximativ 10-12 litri de lichid.
• Strângeți bine capacul gâtului de umplere.
• Verificați parametrii de presiune din hidroacumulator (aceștia sunt specificați în caracteristicile tehnice și sunt de 1,2-1,5 atmosfere). Dacă presiunea este mai mică, este necesar să pompați aer până la nivelul dorit, folosind un compresor.
• Lăsați apa să curgă, deschizând robinetele pe traseele magistrale.

Abia după efectuarea tuturor acțiunilor enumerate se poate conecta alimentarea electrică. De îndată ce motorul pornește, apa va umple toate țevile. Trebuie să vă asigurați că aerul este eliminat complet din magistrale, apoi puteți închide robinetul.

Apoi, trebuie să monitorizați presiunea – de îndată ce aceasta atinge parametrii setați de producător (până la 3 atmosfere), automatizarea (releul de presiune) trebuie să acționeze și să oprească alimentarea cu apă.

Dacă testarea a avut succes, este necesar să finalizați lucrările de instalare a sistemului: fixați definitiv țevile în interiorul clădirii, efectuați umplerea de retur a magistralei exterioare.

Țevile PND – alternativă la magistrala de oțel

Vom discuta mai detaliat despre țevile care conectează echipamentul submersibil și pompa centrifugă de suprafață.

La alegerea țevilor pentru conducta exterioară de apă, trebuie să țineți cont de factori precum:

• transport convenabil;
• montaj ușor, care nu necesită cunoștințe îngust specializate;
• rezistență, durabilitate la abraziune;
• elasticitate și deformare a formei fără pierderea calităților funcționale;
• netoxicitate, siguranță pentru transportul apei potabile.

Toate cerințele enumerate sunt îndeplinite de țevile din polietilenă de joasă presiune. Spre deosebire de omoloagele metalice, acestea nu se degradează în timp din cauza coroziunii. Durata medie de viață a țevilor PEHD este de 50 de ani.

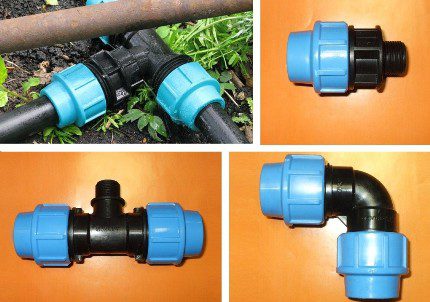

Unul dintre avantajele țevilor PEHD este existența unui set de fittinguri diverse de standard adecvat (mufe, dopuri, adaptoare) pentru o montare rapidă și simplă.

Recomandăm să achiziționați numai produse de calitate, marcate corespunzător, cu indicarea pe partea exterioară a următoarelor date:

• sort;
• diametrul exterior;
• grosimea peretelui;
• presiunea nominală și maximă.

Pe țeava necesară pentru instalarea magistralei de refulare de la puț, se poate indica destinația – «potabilă». Pentru utilizare la casă de vacanță, sunt potrivite produsele cu diametrul de 32 mm și grosimea peretelui de 2,4 mm. Banda albastră indică faptul că țevile sunt destinate pompării apei (cea galbenă – pentru transportul gazului).

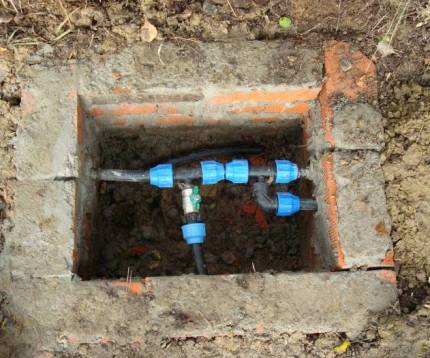

Rețeaua de apă cu construcție complexă are racorduri (de exemplu, pentru udarea grădinii sau alimentarea cu apă a saunei). Pentru controlul punctelor de îmbinare a țevilor, se construiesc puțuri de inspecție din cărămidă, beton sau plastic.

Cum să izolați termic conducta de apă exterioară?

Amplasarea magistralei sub nivelul de îngheț al solului rezolvă problema izolației termice suplimentare, însă nu există întotdeauna posibilitatea săpării de șanțuri adânci. Este necesar să plasați țevile la o adâncime mică, izolându-le în prealabil din toate părțile.

Anterior, se folosea singura metodă acceptabilă – se înfășurau produsele cu material termoizolant, de exemplu, cu înveliș din vată minerală, apoi cu hidroizolație, pentru ca apa să nu pătrundă din exterior.

Acum au apărut câteva metode moderne care măresc eficiența conservării căldurii. De exemplu, utilizarea țevilor, care din fabrică sunt încapsulate într-o carcasă din polistiren expandat rigid.

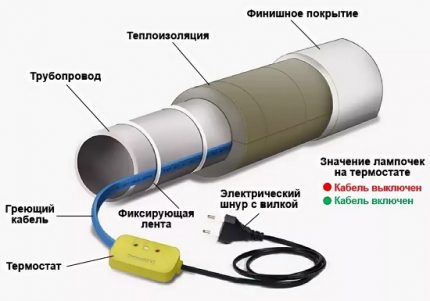

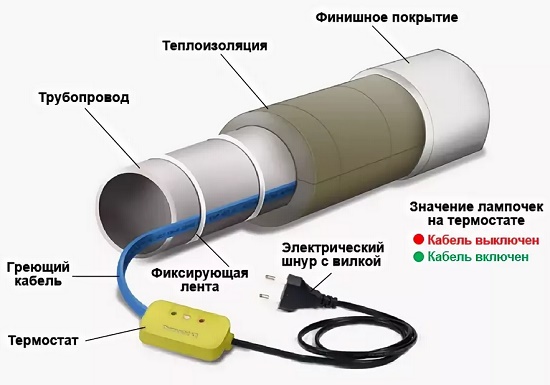

Cea mai eficientă metodă este utilizarea cablu electric de încălzire. Conducta pentru alimentarea cu apă are diametrul de 32 mm, așadar este suficient să întindeți cablul de-a lungul magistralei, fixându-l direct pe țeavă.

Producătorii cablului garantează că acesta va proteja conducta de apă chiar și la temperatura de -50° C la suprafață. Datorită senzorilor încorporați, încălzirea electrică este menținută la nivelul de +5° C.

Singurul dezavantaj al sistemului electric de încălzire este dependența de alimentarea cu energie electrică. Cu toate acestea, proprietarii de locuințe la țară, care locuiesc în regim autonom, au întotdeauna în rezervă o sursă alternativă de energie – un generator pe gaz, diesel sau benzină.

Concluzii și material video util pe această temă

Vă vor ajuta să înțelegeți nuanțele instalării stației de pompare pentru puțuri.

Video #1. Sfaturi utile pentru asamblarea și instalarea independentă a stației de pompare:

Video #2. Particularități ale montajului stației de pompare în subsol:

Video #3. Instrucțiuni pentru montajul stației de pompare Grundfos MQ:

Recomandăm să conectați echipamentul de pompare independent doar celor care s-au confruntat deja cu instalarea, înlocuirea sau repararea stațiilor de pompare. Începătorii, însă, ar face bine să se adreseze persoanelor cu experiență în acest domeniu sau, cel puțin, să efectueze toate lucrările sub supravegherea lor.

Doriți să povestiți cum ați instalat o stație de pompare pentru a extrage apă din propriul puț sau fântână? Cunoașteți nuanțele conectării echipamentului care nu au fost menționate în articol? Vă rugăm să scrieți comentarii în caseta de mai jos, adresați întrebări, împărtășiți impresii, informații utile și fotografii pe tema articolului.
