Ejector pentru stația de pompare: principiu de funcționare, construcție, reguli de instalare

Adâncimea mare a stratului acvifer – o problemă frecventă, bine cunoscută multor proprietari de terenuri. Echipamentul obișnuit de pompare de suprafață fie nu poate asigura deloc casa cu apă, fie o furnizează în sistem prea lent și cu presiune slabă.

O astfel de problemă necesită o rezolvare rapidă. Recunoașteți, achiziționarea unei noi pompe – este o acțiune costisitoare și nu întotdeauna justificată financiar. Soluția acestei situații poate fi un ejector pentru stația de pompare a apei.

Vă vom sfătui cum să alegeți agregatul potrivit și să-l instalați fără ajutorul specialiștilor. De asemenea, vom oferi instrucțiuni pas cu pas pentru fabricarea și conectarea unui ejector de casă. Toate etapele lucrărilor sunt însoțite de fotografii sugestive.

Principiul de funcționare al ejectorului

Cu cât apa este mai adâncă, cu atât este mai dificil să o aduceți la suprafață. În practică, dacă adâncimea puțului depășește șapte metri, pompa de suprafață își îndeplinește sarcinile cu greu.

Desigur, pentru puțuri foarte adânci este mai potrivit să achiziționați o pompă submersibilă de înaltă performanță. Dar cu ajutorul unui ejector se pot îmbunătăți caracteristicile pompei de suprafață până la un nivel acceptabil și cu costuri semnificativ mai mici.

Ejectorul – este un dispozitiv mic, dar foarte eficient. Acest ansamblu are o construcție relativ simplă, putând fi chiar fabricat de unul singur din materiale la îndemână. Principiul de funcționare se bazează pe conferirea unui plus de viteză fluxului de apă, ceea ce va permite creșterea cantității de apă care provine din sursă pe unitatea de timp.

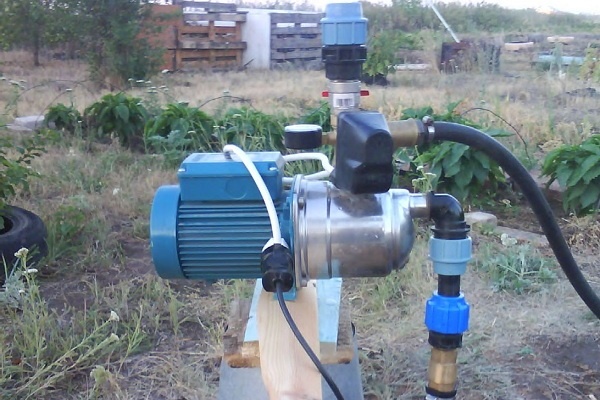

Această soluție este deosebit de convenabilă pentru cei care intenționează să instaleze sau au instalat deja stație de pompare cu pompă de suprafață. Ejectorul va permite creșterea adâncimii de captare a apei până la 20-40 de metri.

De asemenea, trebuie menționat că achiziționarea unui echipament de pompare mai puternic va duce la o creștere semnificativă a consumului de energie electrică. În acest sens, ejectorul va aduce un beneficiu considerabil.

Ejectorul pentru pompa de suprafață este compus din următoarele elemente:

• cameră de aspirație;
• ansamblu de amestecare;
• difuzor;
• duză îngustată.

Funcționarea dispozitivului se bazează pe principiul lui Bernoulli. Acesta afirmă că, dacă viteza de mișcare a fluxului crește, în jurul său se creează o zonă cu presiune scăzută. Astfel se obține efectul de rarefiere. Apa intră prin duză, al cărei diametru este mai mic decât dimensiunile celorlalte părți ale construcției.

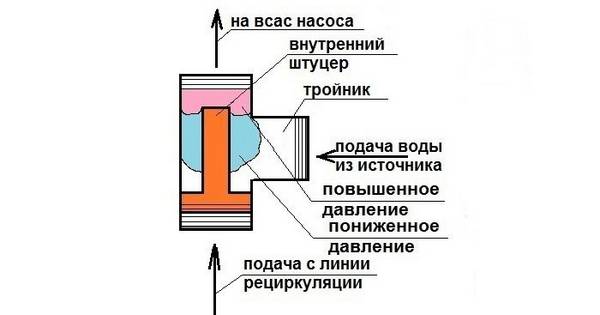

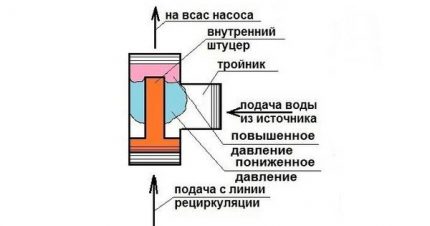

Această schemă permite formarea unei imagini de ansamblu asupra construcției și principiului de funcționare a ejectorului pentru stația de pompare. Fluxul invers accelerat creează o zonă de presiune scăzută și transferă energie cinetică fluxului principal de apă.

O ușoară îngustare conferă fluxului de apă o accelerare vizibilă. Apa intră în camera mixerului, creând în interiorul acesteia o zonă cu presiune redusă. Sub influența acestui proces, prin camera de aspirație pătrunde în mixer un flux de apă aflat la o presiune mai mare.

Apa în ejector nu provine din puț, ci de la pompă. Adică, ejectorul trebuie instalat astfel încât o parte din apa ridicată cu ajutorul pompei să se întoarcă în ejector prin duză. Energia cinetică a acestui flux accelerat va fi transferată în mod constant masei de apă care este aspirată din sursă.

Pentru a crea o zonă de presiune rarefiată în interiorul ejectorului, se utilizează un racord special, al cărui diametru este mai mic decât parametrii conductei de aspirație.

Astfel va fi asigurată o accelerare constantă a mișcării fluxului. Echipamentul de pompare va necesita mai puțină energie pentru transportul apei la suprafață. Ca urmare, eficiența acestuia va crește, la fel ca și adâncimea de la care se poate capta apa.

O parte din apa extrasă în acest mod este redirecționată prin conducta de recirculare înapoi către ejector, iar restul – intră în sistemul de alimentare cu apă al casei. Prezența ejectorului are un alt „avantaj”. Acesta aspiră apa singur, ceea ce protejează suplimentar pompa de funcționarea în gol, adică de situația periculoasă pentru toate pompele de suprafață, numită „mers în gol”.

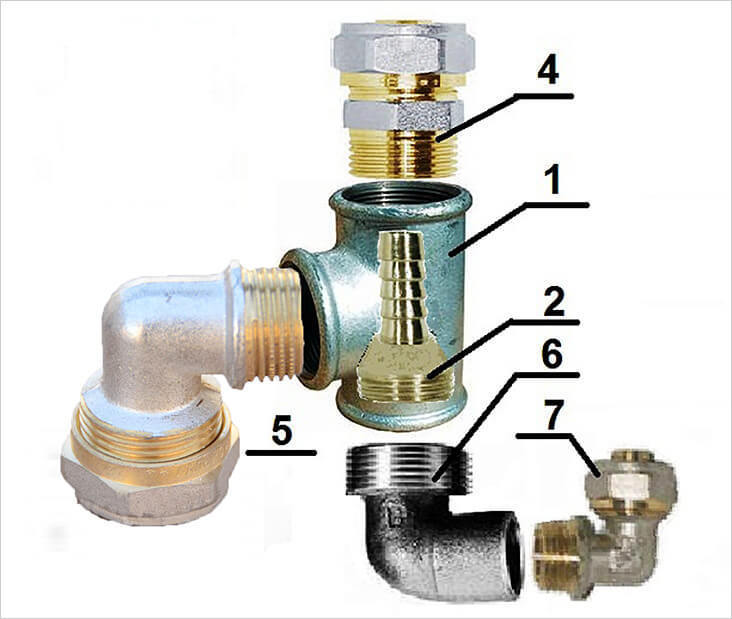

În schemă este ilustrat dispozitivul ejectorului extern: 1 - teu; 2 - racord; 3 - adaptor pentru conducta de apă; 4, 5, 6 - coturi.

Pentru a regla funcționarea ejectorului, se folosește un robinet obișnuit. Acesta se instalează pe conducta de recirculare, prin care apa din pompă este direcționată către duza ejectorului. Cu ajutorul robinetului, cantitatea de apă care ajunge la ejector poate fi redusă sau mărită, reducând sau crescând astfel viteza fluxului de retur.

Alegere: încorporat sau extern?

În funcție de locul de instalare, se disting ejectoarele externe și cele încorporate. Nu există o diferență mare în caracteristicile constructive ale acestor dispozitive, dar amplasarea ejectorului influențează totuși într-o oarecare măsură atât montajul stației de pompare, cât și funcționarea acesteia.

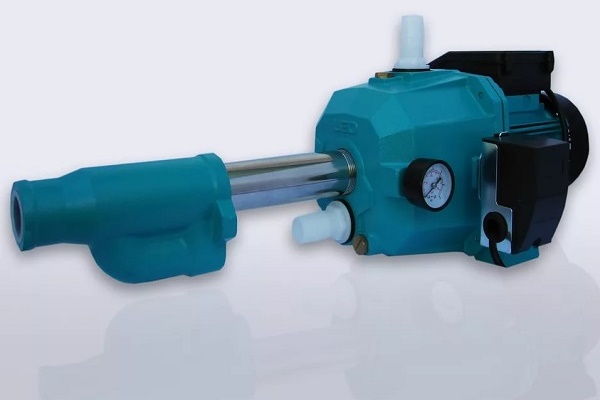

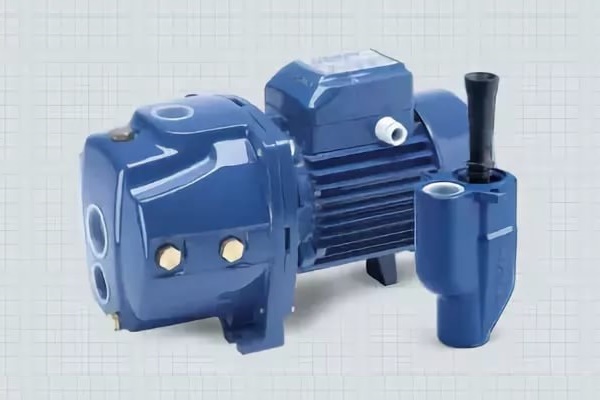

Așadar, ejectoarele încorporate sunt plasate de obicei în interiorul carcasei pompei sau în imediata apropiere a acesteia. Ca urmare, ejectorul ocupă un spațiu minim și nu va fi necesar să fie instalat separat, fiind suficient să se efectueze montajul obișnuit al stației de pompare sau al pompei propriu-zise.

În plus, ejectorul amplasat în carcasă este protejat în mod fiabil de impurități. Vidul și prelevarea inversă a apei se realizează direct în carcasa pompei. Nu este necesar să se instaleze filtre suplimentare pentru a proteja ejectorul de înfundarea cu particule de nămol sau nisip.

Ejectorul extern pentru stația de pompare este mai dificil de instalat decât modelul intern, dar această variantă generează un efect sonor mult mai redus.

Totuși, trebuie reținut că un astfel de model prezintă o eficiență maximă la adâncimi mici, de până la 10 metri. Pompele cu ejector încorporat sunt concepute pentru astfel de surse relativ puțin adânci, avantajul lor fiind că asigură o presiune excelentă a apei care intră.

Ca urmare, aceste caracteristici sunt suficiente pentru a folosi apa nu doar pentru nevoi casnice, ci și pentru udat sau efectuarea altor operațiuni gospodărești. O altă problemă – nivelul ridicat de zgomot, deoarece la vibrația pompei în funcțiune se adaugă efectul sonor al apei care trece prin ejector.

Dacă s-a luat decizia de a instala o pompă cu ejector încorporat, atunci va trebui să se acorde o atenție deosebită izolației fonice. Pompele sau stațiile de pompare cu ejector încorporat se recomandă a fi instalate în afara casei, de exemplu, într-o clădire separată sau în chesonul puțului.

Motorul electric pentru pompa cu ejector trebuie să fie mai puternic decât pentru un model similar fără ejector.

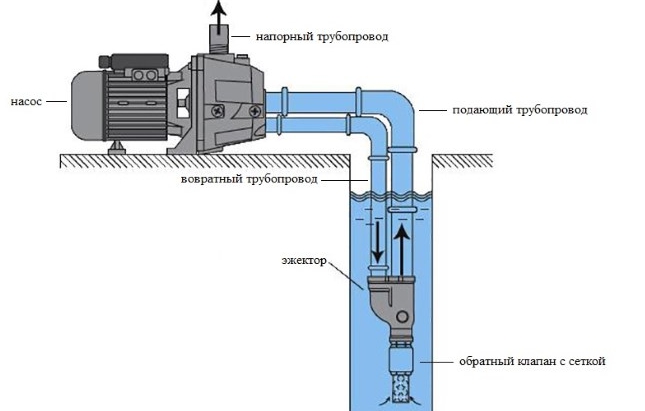

Un ejector extern sau exterior se instalează la o anumită distanță de pompă, iar această distanță poate fi destul de mare: 20-40 de metri, unii specialiști considerând chiar acceptabil un indicator de 50 de metri. Astfel, ejectorul extern poate fi plasat direct în sursa de apă, de exemplu, într-un puț.

Ejectorul extern nu atât crește performanța pompei, cât este destinat să mărească adâncimea de captare a apei din sursă, care poate ajunge la 20-45 m

Desigur, zgomotul de la funcționarea ejectorului instalat adânc sub pământ nu va mai deranja locuitorii casei. Cu toate acestea, acest tip de dispozitiv trebuie conectat la sistem printr-o conductă de recirculare, prin care apa se va întoarce la ejector.

Cu cât adâncimea de instalare a dispozitivului este mai mare, cu atât conducta va trebui să fie mai lungă pentru a fi coborâtă în puț sau în fântână.

Prezența unui alt tub în puț este mai bine să fie prevăzută în faza de proiectare a dispozitivului. Conectarea ejectorului extern prevede, de asemenea, instalarea unui rezervor de stocare separat, din care se va face captarea apei pentru recirculare.

Un astfel de rezervor permite reducerea sarcinii asupra pompei de suprafață, economisind o anumită cantitate de energie. Merită menționat că eficiența de funcționare a ejectorului extern este ușor mai mică decât cea a modelelor încorporate în pompă, însă posibilitatea de a crește semnificativ adâncimea de captare face ca acest dezavantaj să fie acceptat.

Atunci când utilizați un ejector extern, nu este necesar să plasați stația de pompare direct lângă sursa de apă. Aceasta poate fi instalată în subsolul unei clădiri rezidențiale. Distanța până la sursă poate varia între 20-40 de metri, iar acest lucru nu va afecta performanța echipamentului de pompare.

Particularități ale montajului dispozitivului

După cum s-a menționat deja, instalarea unui ejector încorporat în pompă nu prezintă probleme deosebite, deoarece dispozitivul se află deja în carcasa aparatului. Pompa de suprafață se conectează pur și simplu la furtunul de alimentare cu apă pe de o parte, iar pe de altă parte la sistemul de apă potabilă –.

Dacă este utilizat ca parte a unei stații de pompare, atunci pompa se conectează la hidroacumulator printr-un racord special cu cinci ieșiri. În plus, pompa va trebui conectată la contactele releului de presiune pentru a asigura pornirea și oprirea automată a acesteia.

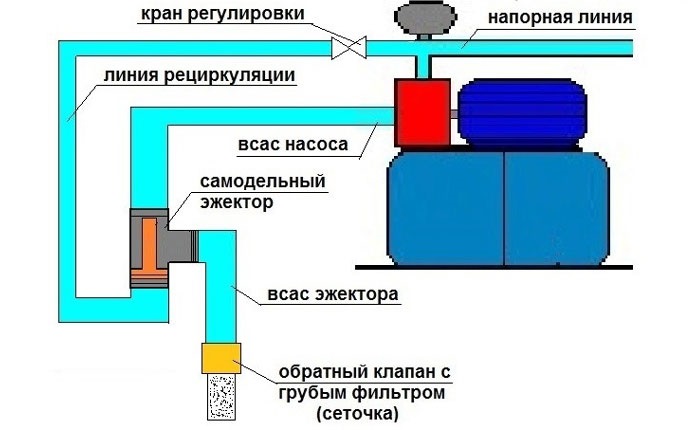

Pe această schemă este ilustrat clar ordinea de conectare a ejectorului extern la stația de pompare, cu indicarea locurilor de montare a tuturor componentelor necesare.

Înainte de a porni pompa de suprafață, trebuie neapărat să o umpleți cu apă prin orificiul de umplere prevăzut în acest scop. Nu porniți acest echipament fără apă, se poate arde. Dacă montajul pompei este executat corect, ejectorul va funcționa fără întreruperi.

Dar instalarea ejectorului exterior se realizează după o schemă mai complexă. Pentru început, va fi necesar să instalați o conductă care să asigure fluxul invers al apei de la rezervor la ejector. Pe partea de aspirație a ejectorului se montează clapetă de reținere. După aceasta, urmează să puneți un filtru cu sită, care va proteja dispozitivul de înfundare.

Deasupra conductei de recirculare trebuie instalat un robinet de reglare pentru a regla cantitatea de apă care este direcționată către ejector. Acest ansamblu nu este obligatoriu, dar poate îmbunătăți semnificativ situația presiunii apei în casă.

Cu cât mai puțină apă se va întoarce la ejector, cu atât mai multă va rămâne pentru sistemul de alimentare cu apă al casei.

Asamblarea ejectorului înainte de exploatare se efectuează conform schemei standard. În partea de jos, la corpul ejectorului se conectează un filtru cu sită, iar în partea de sus – printr-un ajutaj, tubul Venturi realizat sub formă de pâlnie din plastic (+)

Astfel se poate influența presiunea apei în conducta de apă. La insuficiența acesteia, trebuie să închideți puțin robinetul de reglare pe magistrala de retur.

Dacă presiunea este prea mare și creează o sarcină inutilă asupra sistemului de alimentare cu apă, are sens să direcționați o cantitate mai mare de apă către ejector pentru a crește eficiența funcționării echipamentului de pompare.

Unele modele industriale de ejectoare sunt deja dotate cu un sistem de astfel de reglare. În instrucțiunile care însoțesc aparatul, este de obicei descris în detaliu modul de setare a funcționării ejectorului.

Utilizarea variantei externe de casă

Ejectorul încorporat se achiziționează de obicei împreună cu pompa, în timp ce modelul exterior este foarte des fabricat manual.

Va fi util să examinăm procesul de creare și modul de conectare a unui astfel de dispozitiv. Pentru a face un ejector, veți avea nevoie de piese precum un teu cu conexiuni filetate interioare, o niplă, fitinguri, coturi, mufe etc.

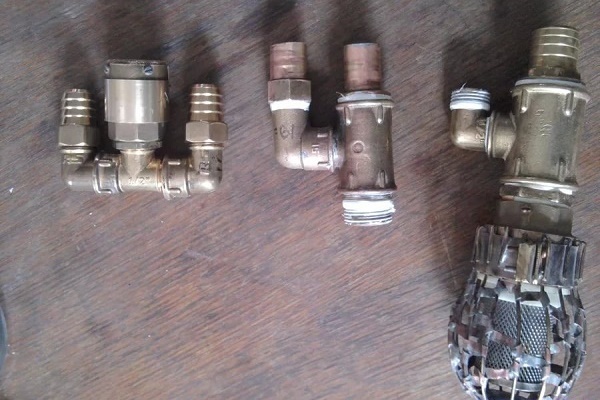

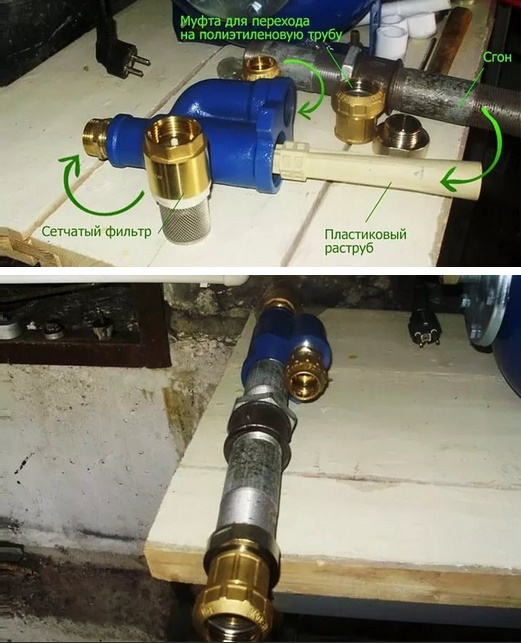

Asamblarea manuală a ejectorului

Dispozitivul se asamblează în felul următor:

1. Se conectează partea inferioară a teului cu nipla, astfel încât țeava de ieșire să fie în partea de sus, iar nipla cu diametrul mai mic să se afle în interiorul ejectorului.
2. Apoi, trebuie să modificați construcția, tăind partea îngustă a niplăi, dacă aceasta iese din teu.
3. Dacă nipla s-a dovedit a fi prea scurtă, se prelungește folosind un tub din polimer.
4. Pe partea superioară a teului se înșurubează un adaptor cu filet exterior.
5. La celălalt capăt al adaptorului, cu ajutorul unui fiting, se conectează o țeavă de apă din PVC.
6. Acum, la partea inferioară a teului, în care a fost deja introdusă nipla îngustă, trebuie să se conecteze un cot sub formă de colț.
7. La această racordare se atașează o țeavă prin care va circula fluxul de retur al apei către ejector.
8. La racordul lateral al teului se atașează încă un cot.
9. La acest cot, cu ajutorul unei cleme cu sertizare, se atașează o țeavă prin care va fi aspirată apa din fântână, puț etc.

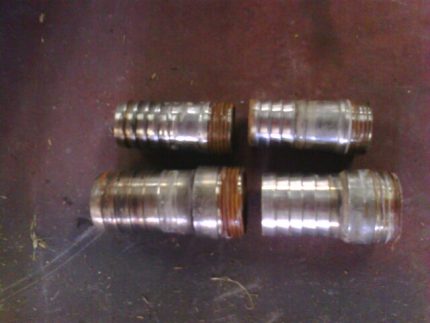

Distanța dintre marginea teului și racord trebuie să fie de aproximativ 2-3 mm. Aceasta va asigura crearea unei zone de depresiune cu caracteristicile necesare. Pentru fixarea țevii de recirculare se utilizează o piuliță de strângere.

Rezultă că la filetul interior al racordului inferior al teului se atașează simultan două elemente. Unul dintre ele (racordul) se află în interiorul teului, iar celălalt (cotul) – în exterior. Pentru ca ambele să încapă pe aceeași conexiune filetată, trebuie tăiată o parte a filetului racordului.

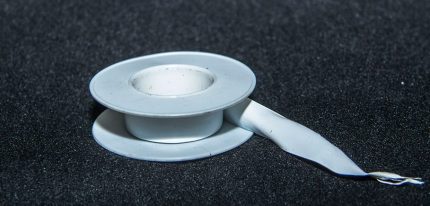

Desigur, toate conexiunile filetate trebuie să fie etanșate și sigilate. Cel mai adesea, pentru aceasta se utilizează bandă FUM. Uneori, pentru conectarea ejectorului la stația de pompare nu se folosesc țevi din metal-plastic, ci construcții din polietilenă.

Pentru montajul lor, trebuie utilizate elemente speciale de sertizare, iar clemele cu sertizare, care sunt potrivite pentru metal-plastic, nu vor fi adecvate în această situație.

Toate conexiunile filetate ale ejectorului trebuie etanșate și sigilate cu atenție, de exemplu, cu ajutorul benzii FUM sau a altui material adecvat.

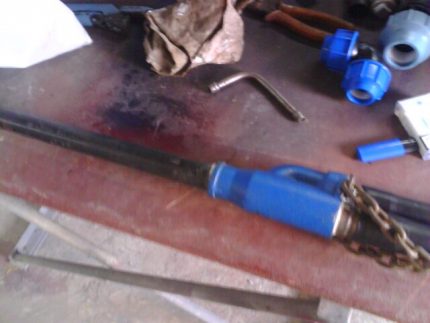

Ordinea de conectare a țevilor

Cu privire la ce țevi exact va fi conectat ejectorul extern, trebuie să vă gândiți din timp. Construcțiile din polietilenă se îndoaie bine la încălzire, ceea ce permite evitarea utilizării coturilor la conectarea ejectorului. Țeava se îndoaie pur și simplu într-un loc potrivit și la unghiul necesar, apoi se atașează la ejector.

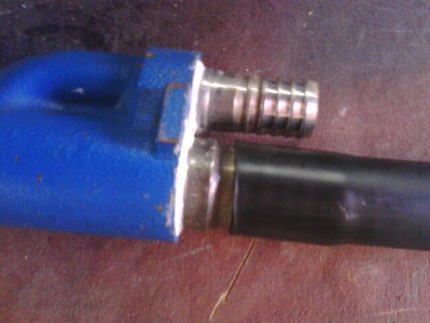

Pentru conectarea ejectorului se pot utiliza țevi din polietilenă, care sunt mai ușor de montat decât construcțiile similare din metal-plastic.

Deci, dispozitivul are trei ieșiri, la fiecare dintre acestea trebuie conectată țeava corespunzătoare. De obicei, se instalează mai întâi țeava prin care se va realiza captarea apei din sursă. Aceasta se atașează la ieșirea laterală a ejectorului.

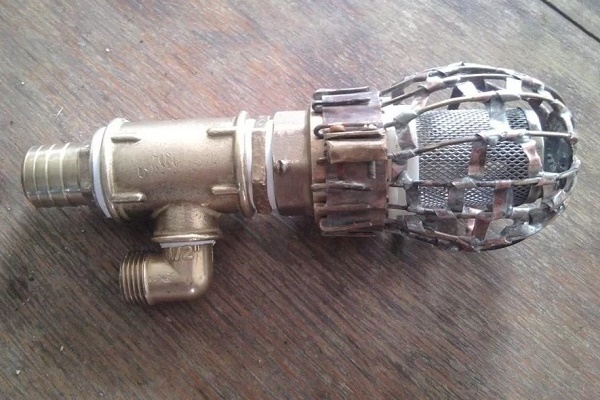

La capătul acestei țevi se instalează obligatoriu o supapă de reținere, precum și un filtru cu sită. Această țeavă trebuie să fie suficient de lungă pentru a coborî adânc sub apă. Dar nu este recomandat să se realizeze captarea apei chiar de la fundul sursei, deoarece aceasta poate duce la înfundarea ejectorului, chiar și în ciuda prezenței filtrului.

Apoi se poate atașa o țeavă la capătul inferior al ejectorului, în care este instalat un racord îngustat. Aceasta este magistrala prin care se realizează recircularea apei. Celălalt capăt al acestei țevi trebuie conectat la rezervorul din care se va preleva apa pentru crearea fluxului de retur.

Al treilea tub – este o conductă obișnuită de apă. Cu un capăt se montează la racordul superior al ejectorului, iar celălalt se conectează la pompa de suprafață. Trebuie reținut că diametrul tubului prin care se face captarea apei din sursă trebuie să depășească dimensiunile tubului prin care apa este furnizată către ejector.

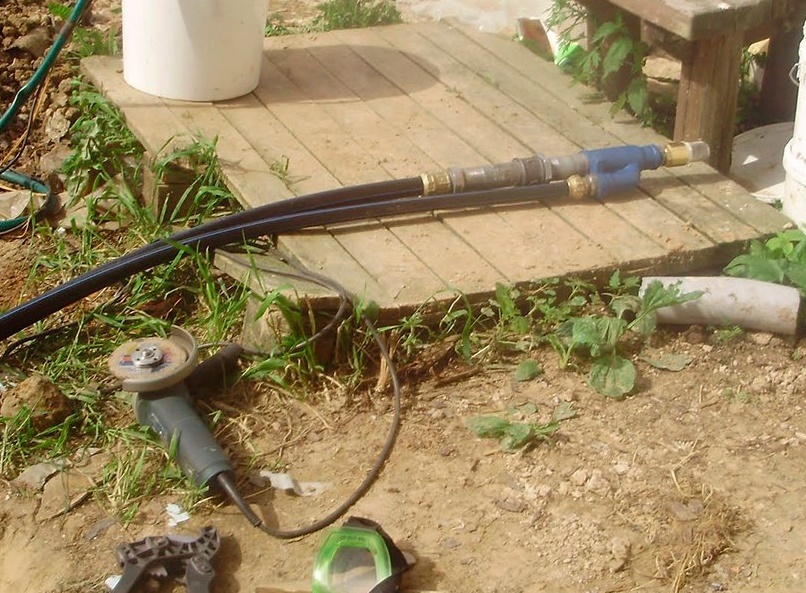

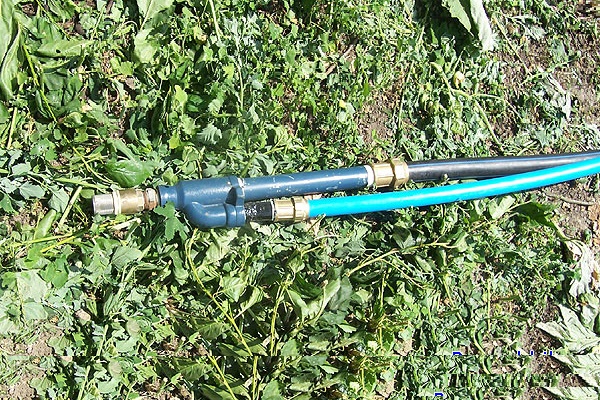

La ejectorul extern se conectează trei tuburi: racordul pentru aspirarea apei din sursă, tubul care conectează dispozitivul la pompă și conducta pentru recircularea apei

Dacă la alimentare s-a folosit un tub de un inch, atunci pentru aspirare se recomandă să luați un tub cu un sfert de inch mai mare. După ce toate conexiunile au fost realizate, ejectorul se coboară în apă.

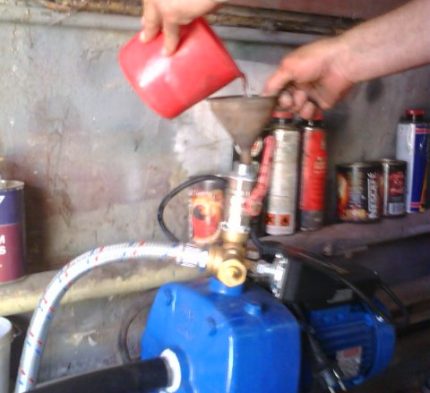

Înainte de prima pornire a sistemului, acesta trebuie umplut cu apă. Pompa se umple printr-un orificiu special. Tuburile care duc la ejector trebuie, de asemenea, umplute cu apă.

Înainte de pornirea stației de pompare cu ejector, este necesar să umpleți cu apă pompa de suprafață, precum și toate tuburile conectate la ejector

Pornirea inițială și exploatarea ulterioară

Pornirea primară a stației de pompare se recomandă să se efectueze conform următoarei scheme:

1. Turnați apă în pompă prin orificiul special.
2. Închideți robinetul prin care apa intră din stația de pompare în sistemul de alimentare cu apă.
3. Porniți pompa timp de aproximativ 10-20 de secunde și opriți-o imediat.
4. Deschideți robinetul și eliberați o parte din aerul din sistem.
5. Repetați ciclul de porniri/opriri scurte ale pompei, combinat cu eliberarea aerului, până când tuburile se umplu cu apă.
6. Porniți din nou pompa.
7. Așteptați umplerea hidroacumulatorului și oprirea automată a pompei.
8. Deschideți orice robinet de apă.
9. Așteptați până când apa se scurge din hidroacumulator și pompa pornește în mod automat.

Dacă la pornirea sistemului cu ejector apa nu curge, este posibil ca aerul să se infiltreze în tuburi într-un fel sau umplerea inițială cu apă nu a fost efectuată corect. Merită să verificați prezența și starea supapei de reținere. Dacă nu există, apa se va vărsa pur și simplu în puț, iar tuburile vor rămâne goale.

Aceste aspecte trebuie luate în considerare și atunci când utilizați o stație de pompare cu ejector care este pornită după o perioadă lungă de depozitare. Supapa de reținere, integritatea tuburilor și etanșeitatea conexiunilor este mai bine să le verificați imediat.

Racordul inferior al ejectorului, prin care se realizează captarea apei, trebuie protejat de impurități cu ajutorul unui filtru cu sită de curățare grosieră (+)

Dacă totul este în ordine, dar apa nu ajunge, trebuie să verificați tensiunea care ajunge la stația de pompare. Dacă este prea mică, pompa pur și simplu nu poate funcționa la capacitate maximă. Trebuie să asigurați o alimentare normală cu energie electrică a echipamentului, iar problema va dispărea.

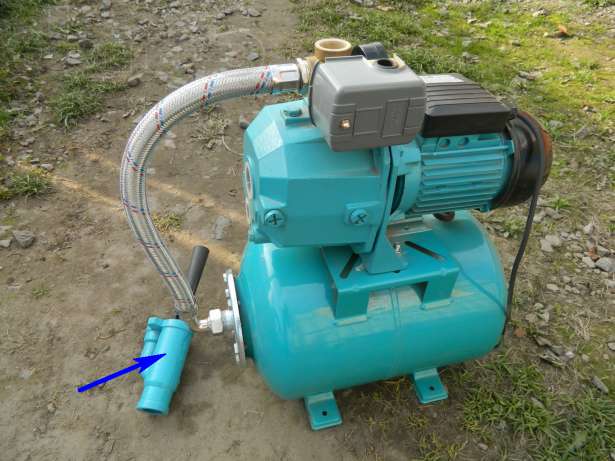

Dacă ejectorul este necesar pentru a îmbunătăți presiunea apei în sistem, nu pentru a crește adâncimea de captare a apei, se poate utiliza modelul de ejector artizanal descris mai sus.

Dar nu trebuie scufundat în apă, poate fi amplasat într-un loc convenabil lângă pompa de suprafață. În acest caz, ejectorul va funcționa aproximativ la fel ca modelul încorporat de producție industrială.

Concluzii și material video util pe această temă

În acest material video este analizată în detaliu problema adâncimii de aspirație a pompei de suprafață și opțiunile de rezolvare a problemei cu ajutorul unui ejector:

Aici este demonstrat clar principiul de funcționare al ejectorului:

Ejectorul – un dispozitiv simplu, dar foarte util. Este o modalitate convenabilă și practică de a îmbunătăți performanța echipamentului de pompare într-o casă privată. Dar montajul ejectorului, în special al modelului exterior, trebuie realizat corect, numai așa se poate asigura o creștere vizibilă a presiunii apei.

Tuturor celor interesați de alegerea și conectarea ejectorului, vă propunem să vă alăturați discuțiilor și să lăsați comentarii la articol. Formularul de comentarii se află mai jos.
