Cum să instalați singur contoarele de apă: instalarea și schema de conectare a unui contor tipic

V-ați gândit să instalați un contor de apă pe fondul creșterii regulate a tarifelor? Recunoașteți că ar fi bine să determinați consumul de resurse de apă și să reduceți semnificativ costurile de plată pentru utilizarea apei calde și reci. Nu doriți să apelați un meșter de la serviciul comunal pentru montaj, ci plănuiți să efectuați toate lucrările de unul singur, dar nu ați mai făcut niciodată acest lucru?

Vă vom îndruma cum să instalați singur contoarele de apă, de unde să începeți și ce reguli trebuie respectate la punerea lor în funcțiune. Articolul propune o schemă de conectare corectă a contoarelor, procesul de instalare pas cu pas, cu fotografii sugestive și sfaturi video de la meșteri experimentați.

De asemenea, am acordat atenție aspectului juridic al montajului independent — am detaliat ce declarații și alte documente trebuie depuse și la ce organizații.

Oportunitatea instalării aparatului

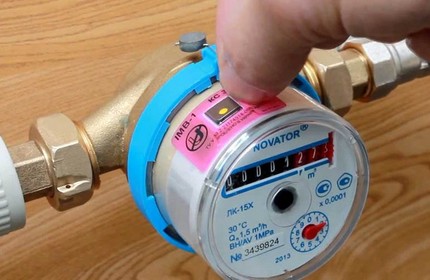

Instalarea unui contor de apă este primul pas către un consum rațional al resurselor comunale și o gestionare înțeleaptă a bugetului familial. La urma urmei, de volumul de metri cubi economisiți va depinde direct suma de plată indicată în chitanță.

Instalarea generalizată a dispozitivelor de măsurare disciplinează și angajații furnizorului de apă, nepermițându-le să impute în mod necontrolat locatarilor pierderile cauzate de exploatarea rețelelor uzate.

După cum arată experiența persoanelor care și-au instalat deja contoare de apă singure, conectarea contorului de apă permite economisirea a până la 30% din cheltuielile de plată, cu condiția ca numărul de locuitori să corespundă cu numărul de persoane înregistrate în casă.

Normele de consum de apă adoptate nu corespund volumelor de lichid consumat în viața reală.

V-ar putea interesa informațiile despre cum să economisiți apă conform contorului, prezentate într-un alt articol al nostru.

Instalarea unui dispozitiv de contorizare poate reduce semnificativ cheltuielile cu apa și atunci când numărul de locuitori din apartament nu corespunde cu numărul de persoane înregistrate la acea adresă.

De exemplu, dacă locuiesc două persoane, dar sunt înregistrate cinci persoane, atunci plata se va calcula pe baza consumului mediu lunar pentru fiecare membru al familiei înregistrat.

Instalarea unui debitmetru permite nu doar reducerea semnificativă a cheltuielilor, dar și acționează ca un factor de disciplină pentru utilizarea rațională a resursei naturale.

Unii proprietari din blocuri cu alimentare centralizată cu apă nu doresc să instaleze dispozitive de contorizare exact pentru apa caldă.

Iar motivul este că mulți cunosc situația în care, dimineața devreme sau seara târziu, deschizând robinetul de apă caldă, trebuie să lase să curgă lichidul răcit timp de câteva minute în așteptarea fluxului cald.

În acest caz, dacă se instalează un debitmetru pentru apa caldă, pe lângă timpul pierdut în așteptarea chinuitoare a apei calde, va trebui să plătiți în plus pentru apa rece care curge din robinet la tarifele apei calde.

Prin urmare, dacă vă confruntați sistematic cu necesitatea de a lăsa apa să curgă mult timp – gândiți-vă dacă merită să instalați un contor de apă pentru aceasta. Poate că este suficient să vă limitați doar la un dispozitiv de contorizare pentru conducta de apă rece.

Instalarea unui dispozitiv individual de contorizare este dezavantajoasă doar în cazul în care în apartament locuiesc de fapt mai multe persoane decât sunt înregistrate.

Aspectul juridic al instalării independente

Legislația nu prevede interdicții categorice pentru manifestarea unei astfel de independențe. Principalul lucru este să vă ghidați după bunul simț și, la montaj, să respectați cerințele normative și regulile de instalare.

Dar, în majoritatea cazurilor, conectarea lor este efectuată de organizații specializate, care au autorizația corespunzătoare pentru executarea acestui tip de lucrări.

Organizațiile autorizate efectuează montarea dispozitivelor de contorizare respectând cu strictețe cerințele și procedura de punere în funcțiune a dispozitivelor instalate.

Dacă vi se impun serviciile unor companii specializate, să știți că acest lucru este ilegal. Puteți efectua singur procedura de racordare la sistemul de alimentare cu apă existent.

La montarea echipamentului, trebuie să luați în considerare o serie de aspecte:

1. Dispozitivele trebuie achiziționate numai de la companii autorizate. Dispozitivul trebuie să fie însoțit de un pașaport tehnic.
2. Instalarea echipamentului presupune întreruperea alimentării cu apă pe coloană, ceea ce este destul de dificil de realizat singur.
3. La montarea și conectarea dispozitivului, este important să vă ghidați după schema de conectare a contorului de apă și să respectați cu strictețe tehnologia. În caz contrar, la o spargere a conductei, va trebui să suportați toate pierderile din propriul buzunar.

Pentru ca indicațiile apometrului instalat de dumneavoastră să fie acceptate la calcularea facturilor de utilități, este necesar ca acestea să fie sigilate și înregistrate în bilanțul filialei locale a «Apă-Canal».

Înregistrarea și punerea în evidență

Înainte de a instala contoare de apă în baia dumneavoastră, trebuie să vă adresați la Apa-Canal locală pentru a primi cerințele tehnice pentru apometru. Acest lucru este gestionat de departamentul de coordonare a proiectelor de contorizare a apei.

După obținerea autorizației, puteți cumpăra cu încredere dispozitivul de contorizare. Clasamentul celor mai bune contoare, populare printre utilizatori, este prezentat în celălalt articol al nostru.

De asemenea, vă poate fi utilă informația despre tipurile existente de contoare, discutată în articolul nostru: Tipuri de contoare de apă: recenzie a diferitelor tipuri + recomandări pentru cumpărători

La achiziționarea produsului, asigurați-vă de doi parametri:

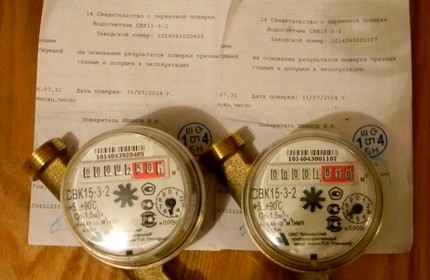

1. Numărul de serie de pe apometru trebuie să corespundă cu cel din pașaport.
2. Pe sigiliu, dispozitivul trebuie să aibă ștampila Standardului de Stat.
3. În pașaportul dispozitivului trebuie să fie înregistrată data verificării din fabrică.

În momentul achiziționării, vânzătorul trebuie să aplice ștampila magazinului și să indice data vânzării.

Cea mai bună variantă este ca intervalul dintre data verificării din fabrică a dispozitivului de contorizare și data vânzării sale să nu fie prea lung.

Dispozitivul achiziționat trebuie verificat, adresându-vă în acest scop uneia dintre organizațiile enumerate mai jos:

• departamentul JEC-ului;
• administrația companiei de apă;
• o firmă privată licențiată.

Pentru efectuarea verificării, aparatul se predă împreună cu pașaportul tehnic. La finalizarea procedurii, în pașaport se va aplica ștampila organizației de verificare și se vor completa toate câmpurile corespunzătoare. În paralel, se va stabili data efectuării sigilării.

Rețineți că este interzis să deteriorați sigiliul KIP-ului, altfel contorul nu va fi acceptat de către compania de apă. Dacă ați deteriorat accidental sigiliul din fabrică, instituția poate încă accepta aparatul.

Dar, dacă sigiliul KIP-ului lipsește, atunci datele contorului sunt considerate nevalide.

Pentru racordarea independentă a contorului de apă, JEC-ul va furniza desenul și condițiile tehnice necesare, care cu siguranță vor fi necesare la montare.

În planul-schemă de conectare a echipamentului va fi descrisă clar secvența de instalare a pieselor.

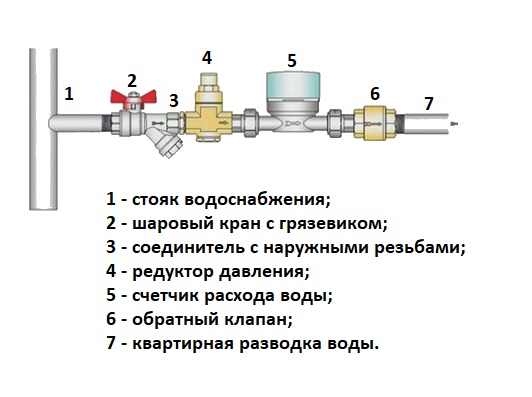

Nu este nimic complicat. În mod tradițional, „ghirlanda” arată astfel: primul este robinetul de închidere, după acesta filtrul demontabil, urmat de contorul de apă propriu-zis, iar „lanțul” este încheiat de clapeta de reținere.

Montajul independent al contorului de apă

În prealabil, în ziua în care se preconizează racordarea contorului de apă, trebuie să scrieți o cerere pe numele organizației care deservește locuința dumneavoastră, pentru a chema un instalator care să închidă temporar alimentarea cu apă în coloană.

Etapa #1 — alegerea locului de amplasare

Atunci când alegeți locul de instalare, este necesar să evaluați starea actuală a conductelor și să determinați dacă există ramificații de la coloane.

Aparatele de măsură pot fi amplasate atât în poziție orizontală, cât și verticală.

Sarcina meșterului este de a asigura accesul liber pentru inspectarea aparatului.

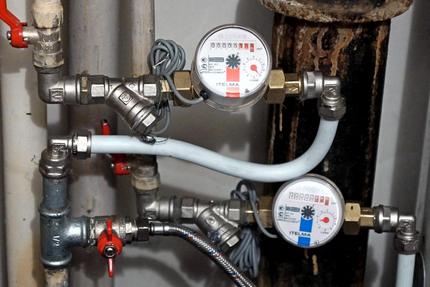

Contorul se amplasează cât mai aproape de punctul de intrare a conductei principale în grupul sanitar. Pentru casele private, această distanță este de 20 cm de la punctul de ieșire a conductei.

În majoritatea cazurilor, contoarele se montează pe racordurile care duc apa de la coloana comună, încercând să le amplaseze imediat după robinetele de separare.

Cel mai adesea, dispozitivul se amplasează lângă toaletă sau sub chiuvetă. Distanța porțiunii drepte care trebuie asigurată înainte de racordarea dispozitivului este specificată în fișa tehnică a contorului.

Conform cerințelor pentru instalarea aparatelor de măsură, dacă armătura de închidere este veche, aceasta trebuie obligatoriu înlocuită cu robinete cu bilă mai fiabile.

Pentru conductele de apă rece și apă caldă se utilizează robinete cu bilă cu marcaje diferite: pentru apă caldă — DN25, iar pentru apă rece — DN15.

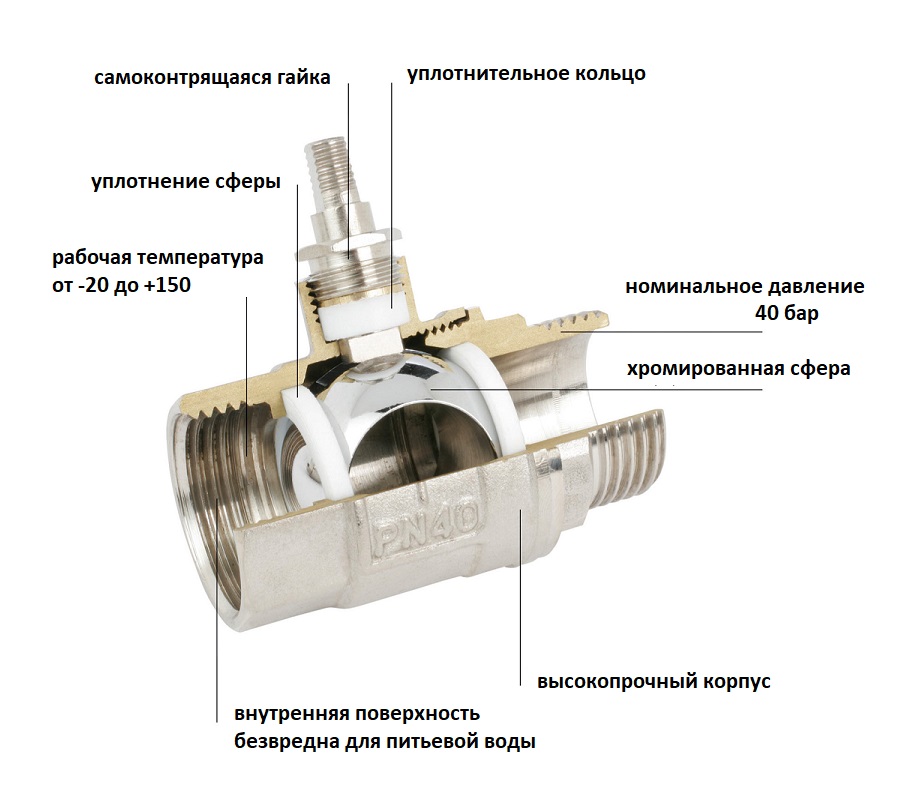

Robinetul cu bilă este prevăzut pe o parte cu filet interior, iar pe cealaltă parte cu filet exterior; acesta este utilizat pentru înșurubarea filtrului de curățare grosieră.

Pentru instalare, este mai bine să folosiți robinete de calitate de la producători verificați, care pot suporta o temperatură de lucru de până la 100°C și mai mult, precum și o presiune de lucru ridicată.

Etapa #2 — achiziționarea componentelor necesare

Numărul de contoare de apă se calculează în funcție de numărul de coloane din apartament.

Pentru a vă simplifica sarcina de montare a contorului conform schemei, trebuie să înțelegeți clar scopul fiecărui element al sistemului:

1. Robinete de închidere – «avangarda» conductelor interioare. Pentru oprirea țevilor din polipropilenă se montează robinete din plastic, iar pentru cele metalice și metaloplastice – modele din alamă.
2. Filtru de curățare – protejează echipamentul de impuritățile mari și, prin urmare, necesită o spălare periodică. Este disponibil în două variante: drept și înclinat.
3. Clapetă de reținere – previne rotirea inversă a dispozitivului în cazul unei opriri bruște a alimentării cu apă.

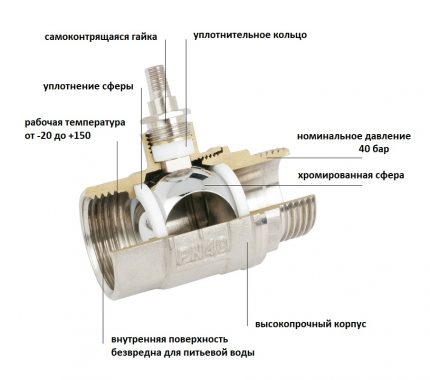

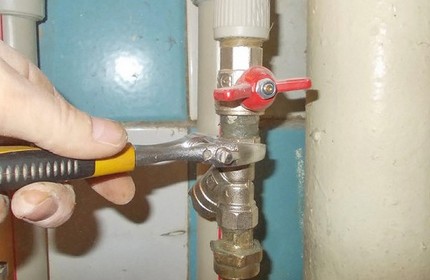

Robinetele cu bilă pot fi doar în două poziții: deschis/închis.

Poziția semi-deschisă a robinetului cu bilă, indiferent de tipul acestuia, este o cale sigură către defectarea rapidă a mecanismului de închidere.

Prezența unei clapete de reținere imediat după contor este o condiție obligatorie la conectarea contorului de apă.

Amplasarea acestui dispozitiv imediat după contor previne posibilitatea de a crea un flux de aer împotriva direcției apei, de care se folosesc adesea unii «meșteri» necinstiți la inversarea contorului.

Inspectorii de la compania de apă verifică întotdeauna prezența acestei clapete și fără ea nu permit niciodată punerea în funcțiune a dispozitivului.

Dintre uneltele necesare pentru efectuarea lucrărilor, veți avea nevoie de:

• polizor unghiular (flex);
• clește de lipit;
• foarfece sau ferăstrău;
• cheie de gaz și cheie reglabilă;
• bandă FUM sau cânepă;
• colțuri și racorduri;
• mufe (pentru trecerea la altă dimensiune).

Racordurile și colțurile sunt necesare pentru conectarea dispozitivului la conducta de apă. La dorință, acestea pot fi înlocuite cu furtunuri flexibile din cauciuc sau cauciuc sintetic, ale căror pereți exteriori sunt acoperiți cu împletitură din aluminiu sau nailon.

În pachetul contorului trebuie să vină «americane» și inele de etanșare.

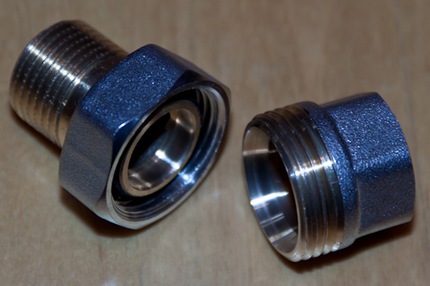

«Americana» este un racord prevăzut cu o piuliță de presare, al cărui scop principal este de a demonta dispozitivul fără a deteriora elementele sistemului de alimentare cu apă.

Dacă intenționați să montați un contor pentru apă caldă, va trebui să achiziționați suplimentar garnituri de paronit, iar dacă contorul este pentru apă rece – garnituri de cauciuc. Etanșeitatea conexiunilor «americanelor» cu clapeta de reținere poate fi asigurată cu cânepă și bandă FUM.

Etapa #3 — montajul și conectarea contorului de apă

Cel mai simplu mod de a instala un apometru este să vă conectați la conducta de apă din plastic, – realizată din țevi metaloplastice sau polipropilenice. Polimerul se taie ușor cu foarfece speciale, a căror parte superioară este prevăzută cu un cuțit ascuțit, iar cea inferioară – cu un suport pentru țeavă.

Îmbinarea sau lipirea elementelor conductei, realizată din material polimeric, se efectuează cu ajutorul unui fier de lipit, a cărui tehnologie de utilizare este destul de simplă.

Având de-a face cu o conductă de apă din țevi metalice, este destul de problematic să instalați singur apometrele fără a utiliza unelte speciale.

Prin urmare, conectarea independentă a dispozitivelor de măsurare pe țevi metalice este în majoritatea cazurilor combinată cu înlocuirea totală sau parțială a conductei interioare a apartamentului.

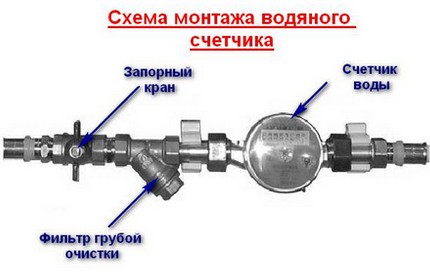

Toate părțile construcției sanitare se îmbină conform schemei furnizate împreună cu produsul și desenului primit de la JEC.

Pentru a simplifica procesul de asamblare, așezați în prealabil elementele ansamblului pe o suprafață plană, în ordinea în care le veți conecta.

Și pentru a calcula corect numărul de spire, efectuați o îmbinare „uscată”. Pentru aceasta, înșurubați filtrul pe robinet, numărând în același timp spirele. În mod tradițional, nu sunt mai mult de cinci.

Efectuând îmbinarea „uscată”, observați pe care dintre spire separatorul ocupă poziția de jos. După aceea, deșurubați îmbinarea și înfășurați material de etanșare pe canalele filetate ale filtrului robinetului de închidere.

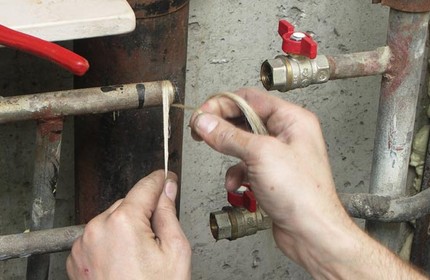

Canelurile filetate se înfășoară cu material de etanșare, încercând să-l adânciți cât mai mult în spire, apoi se acoperă cu un strat subțire de pastă sanitară, iar deasupra se înșurubează robinetul de închidere.

La înșurubarea robinetului de închidere, principalul lucru este să nu exagerați, altfel îmbinarea poate crăpa.

În stare asamblată, construcția va arăta astfel: comutatorul robinetului de închidere, separatorul filtrului și cadranul contorului „privesc” în sus, iar rotorul – în jos.

După măsurarea lungimii ansamblului rezultat, se măsoară pe porțiunea de racordare la conductă aceeași distanță.

Închiderea coloanei de apă într-un bloc de apartamente trebuie coordonată în prealabil cu angajații de la Vodocanal.

Succesiunea acțiunilor la montaj:

1. Țeava, deconectată în prealabil de la alimentarea cu apă, se taie. La tăierea porțiunii, este mai bine să puneți un lighean dedesubt, deoarece există o probabilitate mare să se scurgă puțină apă rămasă în țeavă.
2. La conductă se conectează un robinet de închidere cu ventil sau cu bilă, cu un filtru cu sită instalat pe acesta.
3. La robinetul de izolare cu filtru se conectează blocul apometrului asamblat în prealabil, fără a uita să montați o garnitură de cauciuc sau de paronit de diametru corespunzător.
4. Săgeata de pe instrument este orientată în direcția de la robinetul de secționare încorporat în conductă. Pe partea vârfului ascuțit al imprimării săgeții, se înșurubează „americanca” la filtru, iar pe partea cozii – clapeta de reținere.
5. După ce ați conectat contorul la robinet, măsurați locul exact al filetului de răspuns.
6. Tăiați excesul de țeavă. La capătul racordului, faceți un filet și montați fitingul.
7. De la contorul de apă asamblat, deșurubați clapeta de reținere și o fixați pe filetul de răspuns pregătit.
8. După finalizarea montajului, restabiliți conexiunea „americancei” cu corpul contorului.

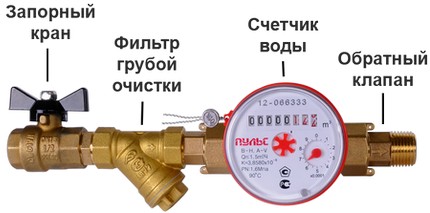

La asamblarea blocului de contorizare a apei, urmăriți cu atenție direcția săgeților instalate pe fiecare componentă. Imprimările marcajelor sub formă de săgeți servesc drept ghid, indicând direcția în care apa trebuie să curgă prin contor.

Nu se pot ignora marcajele care indică direcția, deoarece în acest caz nu se poate garanta funcționarea corectă a echipamentului.

Dacă la asamblarea sistemului confundați direcția săgeților de pe corpul aparatului, clapeta de reținere și filtru, atunci la verificare, angajatul companiei de apă nu va permite sigilarea contorului.

Deoarece poate fi dată în exploatare doar un sistem în care fiecare element al blocului este instalat corect.

Etapa #4 — verificarea funcționării sistemului

Pentru a verifica corectitudinea montajului, construcția asamblată se conectează la rețeaua de apă. Pentru aceasta, se deschide încet robinetul cu bilă care separă sistemul de apă interioară de coloana principală.

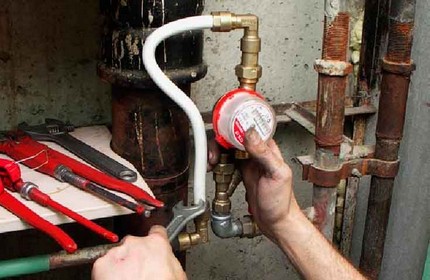

După pornirea sistemului, se verifică toate îmbinările filetate pentru etanșeitate și se identifică dacă există scurgeri.

Absența scurgerilor în punctele de racordare la sistemul de apă indică faptul că lucrările de racordare și conectare a aparatului au fost efectuate cu succes.

Dacă totul este în ordine, dumneavoastră nu aveți decât să scrieți o cerere și să așteptați vizita inspectorului de la compania de apă. Controlorul va verifica corectitudinea conectării, va efectua o pornire de probă și va vedea dacă aparatul funcționează.

După care va sigila contorul și va întocmi procesul-verbal de dare în exploatare.

Plata conform indicațiilor contorului de apă va fi calculată începând cu luna următoare datei de dare în exploatare a contorului conectat. Pentru aceasta, proprietarul apartamentului trebuie doar să transmită documentul la D.E.Z. la timp.

Informațiile despre cum să citiți indicațiile și cum să le transmiteți corect sunt prezentate detaliat în celălalt articol al nostru.

De asemenea, v-ar putea interesa informațiile despre termenele de verificare a contoarelor și regulile de efectuare a acesteia, prezentate de noi în articol.

Concluzii și material video util pe această temă

Sfaturi video ale maestrului pentru instalarea aparatului:

Varianta video a montajului contorului de apă într-un bloc de locuințe:

Instalarea independentă a contorului este o procedură simplă. Singura sa problemă constă în peripețiile birocratice: depunerea cererilor, obținerea și aprobarea documentelor de autorizare.

Dar, pe de altă parte, pe viitor, este necesar doar să predați aparatul de măsurare pentru verificare o dată la patru ani și să vă bucurați de binefacerile civilizației, fără a plăti în plus sume semnificative.

V-ați ocupat de instalarea apometrelor? Spuneți-ne, ce dificultăți ați întâmpinat în acest sens.

Poate v-ați confruntat cu probleme la înregistrarea aparatului la organizația de alimentare cu apă? Experiența dumneavoastră va fi interesantă pentru mulți utilizatori care abia se gândesc să cumpere contoare. Lăsați comentarii în blocul de sub acest articol.
