Cerințe pentru ventilația clădirilor publice: subtilități de amenajare și proiectare a ventilației

Calitatea aerului este unul dintre cei mai importanți indicatori ai mediului înconjurător al omului. Orice loc public trebuie să fie dotat cu un sistem de ventilație care să asigure eliminarea aerului poluat din încăpere și înlocuirea acestuia cu aer curat din exterior.

Cerințele înalte pentru ventilația clădirilor publice sunt dictate nu doar de normele sanitare și igienice, ci și de grija pentru confortul vizitatorilor. Căci, recunoașteți, nu este foarte plăcut să te afli într-o încăpere unde în aer plutesc numeroase mirosuri, și nu întotdeauna plăcute.

În continuare, vom prezenta prin ce acte normative este reglementat regimul climatic în încăperi și în ce mod poate fi amenajată ventilația în încăperi cu diferite destinații.

Microclimatul în încăperi de diferite tipuri

Schema sistemului de ventilație este elaborată la proiectarea clădirii. Inginerii și proiectanții iau în considerare specificul construcției, particularitățile arhitecturale, diferența de regim climatic în încăperi.

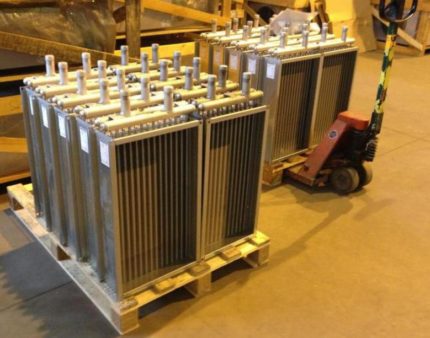

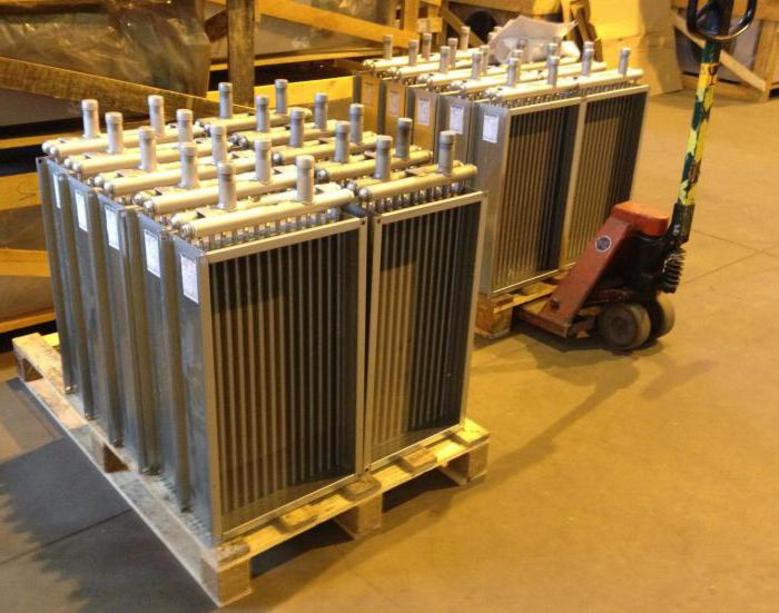

Înainte de a fi introdus în încăpere, aerul trebuie încălzit în sezonul rece. În acest scop se utilizează încălzitoare de canal în sistemele de ventilație de alimentare.

În sprijinul specialiștilor vin documentele normative care stabilesc limitele valorilor microclimatului:

• SP 7.13130.2013;
• SP 60.13330.2016;
• SP 252.1325800.2016.

Înainte de începerea lucrărilor de proiectare a sistemului de climatizare și ventilație a clădirilor publice, este necesar să se determine cărei categorii aparține construcția.

Conform GOST 30494-2011 sunt evidențiate categoriile:

1. Categoria 1. Din aceasta fac parte toate încăperile în care oamenii se află în stare de odihnă și liniște, culcați sau așezați.
2. Categoria 2. Clădirea este destinată muncii intelectuale sau învățării.
3. 3а. Pentru încăperi este caracteristică prezența în masă a oamenilor fără haine de exterior călduroase, predominant așezați.
4. 3б. În încăperi se află oameni în haine de stradă, de regulă așezați.
5. 3в. În încăperi se află oameni în haine de stradă, în picioare.
6. Categoria 4. Locuri pentru practicarea sporturilor active.
7. Categoria 5. Încăperile de acest tip presupun prezența oamenilor în stare semi-dezbărcată (piscine, săli de fitness).
8. Categoria 6. Din această categorie fac parte încăperile în care oamenii stau temporar (depozite, grupuri sanitare, vestibule, coridoare).

Inginerii se confruntă cu o sarcină destul de complexă de asigurare a parametrilor optimi în fiecare încăpere.

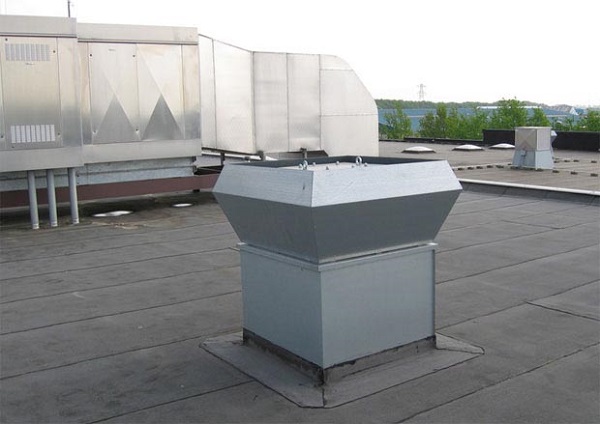

Instalarea unui ventilator de aer proaspăt pe acoperiș reprezintă un exemplu de utilizare rațională a spațiului unei clădiri publice, permițând economisirea locului în încăpere.

Conform normelor, în încăpere trebuie să pătrundă constant 20-30 m³ de aer proaspăt pe persoană. În prezent, există dezbateri în jurul acestei valori. Cu un astfel de debit de aer, poate apărea un curent de aer, destul de neplăcut în sezonul rece, când elementele de încălzire ale ventilației nu reușesc să încălzească fluxul de aer la o temperatură confortabilă.

O altă metodă de calcul a schimbului de aer necesar se bazează pe formula:

V = 3 m³ * S,

unde S este aria încăperii.

Prin urmare, pe un metru pătrat revin 3 metri cubi de aer. Această metodă este utilizată, de regulă, pentru calcularea debitului de aer necesar într-o încăpere rezidențială, dar SNiP 31-05-2003 permite un astfel de calcul pentru birourile dintr-o clădire publică administrativă.

În calculele pentru anumite încăperi, cum ar fi toaleta, camera de fumat și bucătăria, se folosește rata de schimb a aerului ca mărime care determină parametrii sistemului de ventilație.

Aceasta este o mărime care arată de câte ori întregul volum de aer dintr-o încăpere va fi înlocuit în decurs de o oră. Pentru bucătărie, valoarea minimă admisă este de 3 schimburi/oră, pentru toaletă – 5 schimburi/oră, pentru camera de fumat – 7 schimburi/oră. Un astfel de calcul este potrivit doar pentru încăperi mici, în care oamenii stau pentru scurt timp.

Pentru ramificațiile mici ale ventilației generale este mai rațional să se utilizeze ventilatoare de canal rotunde, care pot fi instalate în orice poziție.

Variante de realizare a sistemului de ventilație

Implementarea unei ventilații de calitate și a unui sistem de climatizare pentru spațiile publice este cheia confortului și a stării de bine a oamenilor. Există câteva soluții tehnice principale pentru aceste sisteme inginerești.

GeneralăVentilație modulară

Partea de evacuare a sistemului de ventilație este necesară pentru eliminarea aerului poluat, a excesului de umiditate și de căldură din încăpere.

Funcționarea sa corectă depinde de un aport constant de aer. Pentru aceasta, este necesară o ventilație de alimentare care să furnizeze aer proaspăt din exteriorul încăperii.

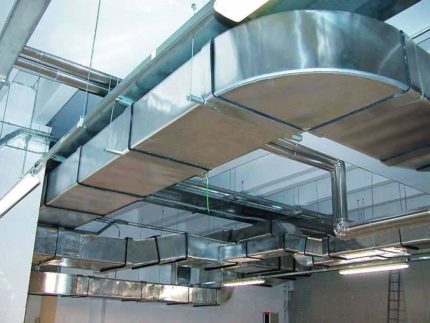

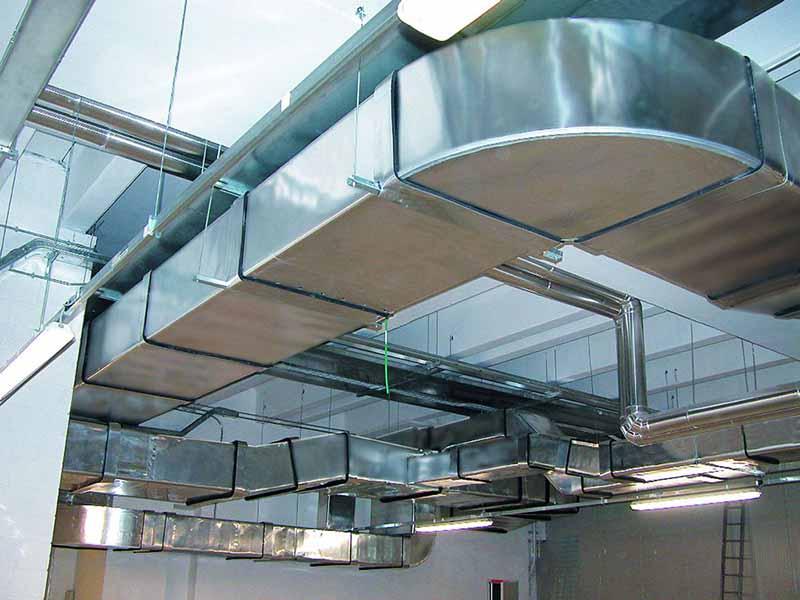

În cadrul unui etaj, conductele de aer se distribuie pe tavan; ulterior, când sistemul va fi complet asamblat, acestea pot fi ascunse sub un tavan suspendat.

Ventilația de evacuare modulară constă din: grilaj exterior, ventilator, unitate de automatizare, conducte de aer, hote de evacuare (bucătărie, laborator), grilaj interior sau difuzoare de evacuare.

Pentru ventilația de alimentare sunt necesare următoarele elemente componente: grilă exterioară, filtru, încălzitor de aer, atenuator de zgomot, senzori de umiditate, temperatură, îngheț, ventilator, canale de aer, grile interioare de perete sau tavan, difuzoare de alimentare.

Acest tip de ventilație este cel mai des utilizat în clădirile publice. În construcție se montează mai multe ramuri de ventilație generală, care nu comunică între ele.

Avantajul ventilației modulare este purificarea separată a aerului în diferite încăperi, posibilitatea de a regla puterea fluxului de aer în fiecare birou. Dar o astfel de soluție inginerească are și o serie de dezavantaje. Principalul este voluminozitatea. În clădirile în care nu există posibilitatea de a ascunde canalele de aer sub un tavan suspendat, apar probleme cu estetica acestei construcții.

În cazul în care ventilația este între etaje, canalele de aer verticale se montează prin metoda de extindere de sus sau de jos.

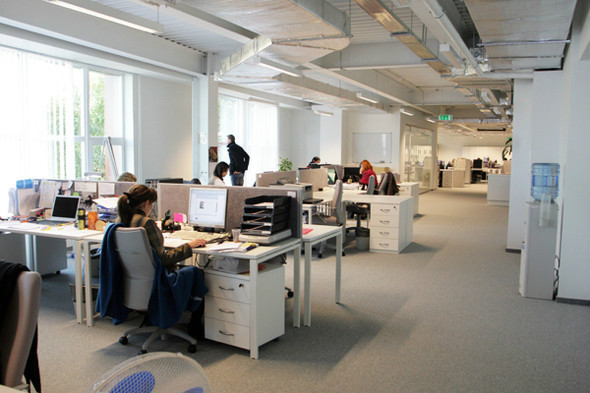

În cazurile în care montarea unui tavan suspendat este imposibilă, canalele de aer nu pot fi ascunse în spatele acestuia. Sistemul de ventilație se instalează în mod deschis, canalele de aer fiind decorate în conformitate cu interiorul localului.

Unele baruri și restaurante utilizează canalele de aer ca parte a decorului încăperii. În acest caz, de obicei se folosesc canale de aer din oțel inoxidabil. În general, o ventilație montată cu grijă se integrează în interiorul localului.

Pentru suprimarea zgomotului, canalele de aer sunt acoperite cu material izolator, care împiedică eficient propagarea sunetelor între încăperile separate și reduce practic la zero zgomotul aerului din canalele de aer înseși.

Un astfel de sistem de ventilație este potrivit pentru clădiri cu un număr mare de birouri separate.

Ventilație de alimentare și evacuare cu recuperare

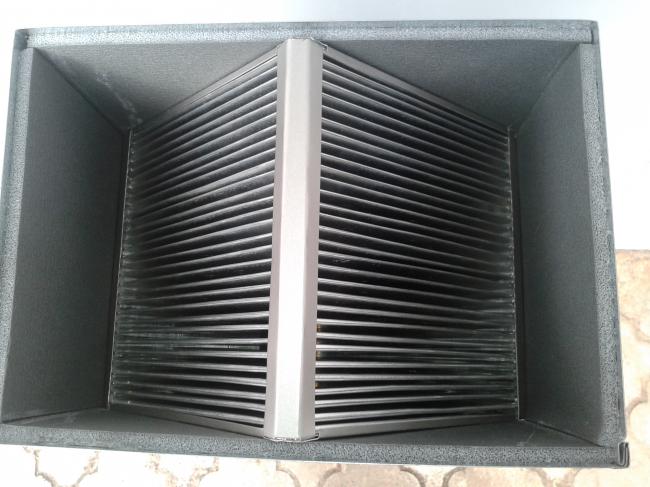

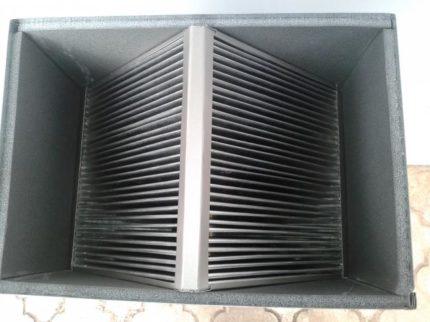

Față de varianta anterioară, acest sistem de ventilație se deosebește prin prezența unui recuperator — un schimbător de căldură de tip superficial. Se instalează la intersecția ramurilor de alimentare și evacuare ale ventilației.

Aerul eliminat din încăpere lasă căldură pe plăcile recuperatorului. Aerul care intră prin sistemul de alimentare se încălzește de la plăcile sale ceramice.

Recuperatorul din sistemul de ventilație încălzește aerul proaspăt la o temperatură confortabilă. Acest dispozitiv eficient energetic permite economisirea a aproximativ 20-30% din căldură.

Clapetele de reținere din corpul recuperatorului împiedică eliberarea aerului între ramurile ventilației.

Recuperarea permite economii foarte semnificative la încălzire. Acest avantaj al recuperatorului este deosebit de vizibil într-o încăpere mare: sală de conferințe, cinematograf, sală de festivități.

Unități de ventilație de alimentare și evacuare

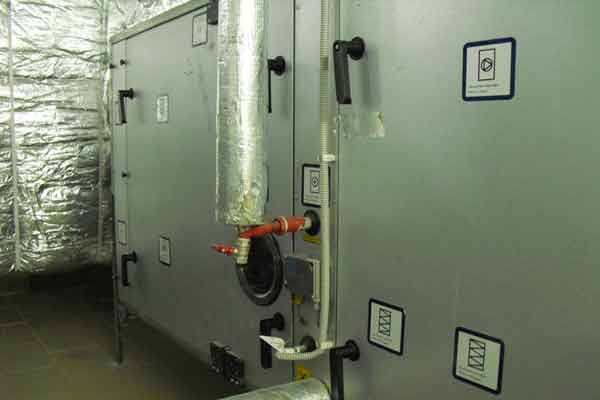

Utilizarea unei instalații de ventilație descurajează mulți proprietari de clădiri din cauza prețului ridicat al unității în sine. Acesta reprezintă un dispozitiv „totul-în-unul” – elementele principale sunt amplasate în carcasă.

Unele modele sunt echipate cu un răcitor de aer. Din păcate, utilizarea acestuia pentru climatizarea unui număr mare de încăperi cu destinații diferite este dificilă. Acest lucru se datorează imposibilității de a stabili un regim individual de temperatură pentru fiecare încăpere în parte.

Utilizarea instalațiilor de ventilație va elimina zgomotul și bătăile de cap inutile legate de amenajarea ventilației și garantează un minim de probleme cu întreținerea sistemului de ventilație.

Instalațiile de ventilație cu alimentare și evacuare sunt cea mai simplă variantă de organizare a unui sistem de ventilație. Un dispozitiv destul de compact nu ocupă mult spațiu în camera de ventilație.

Din cauza faptului că ventilatoarele sunt amplasate în interiorul unei carcase bine izolate, nivelul de zgomot al instalației de ventilație cu alimentare și evacuare este mai scăzut. Întreținerea instalațiilor este considerabil mai ieftină decât cea a sistemelor modulare. Dezavantajul lor este necesitatea de a monta echipamente suplimentare de ventilație în băi, în camerele de fumat, în sălile de servere.

Ventilație anti-fum și anti-incendiu

Tot echipamentul de ventilație trebuie instalat conform normelor de protecție împotriva incendiilor SP 7.13130.2013. Nu se poate neglija respectarea acestor reguli simple la elaborarea schemei și la montaj. Orice clădire, cu atât mai mult una publică, trebuie obligatoriu echipată cu ventilație antincendiu și antifum de calitate corespunzătoare.

Răspândirea focului și a fumului prin sistemul de conducte de aer este o problemă serioasă în caz de incendiu. Pentru a combate aceasta, în conductele de aer se montează clapete antifoc cu senzor de temperatură.

În condiții normale, acesta este în permanență deschis. La creșterea temperaturii până la una extremă, senzorul se activează și acționează mecanismul de acționare al clapetei. După închidere, garnitura aplicată pe marginea clapetei se dilată, aderând cât mai strâns posibil la conducta de aer.

Fumul din încăperi împiedică evacuarea și complică munca pompierilor. Nu se poate elimina complet fumul, dar se poate reduce la minimum efectul său nociv instalând ventilatoare de presurizare și de evacuare a fumului.

Ventilatoarele de evacuare a fumului sunt necesare pentru eliminarea din încăpere a amestecului de fum și aer. Modelele moderne pot funcționa la temperaturi de 400-600 °C timp de aproximativ 2 ore.

Ventilatoarele de presurizare ale ventilației antifum sunt necesare pentru a asigura persoanelor pe căile de evacuare aer curat. Forțând aerul în locurile de aglomerare (culoare de evacuare, case de scări), acesta crește presiunea, împiedicând pătrunderea fumului.

Concluzii și material video util pe această temă

Despre cum se realizează montajul sistemelor de ventilație puteți afla din următorul videoclip:

Nu se pot ignora regulile de securitate la incendiu sau SanPiN, în ciuda costului ridicat sau a inconvenientelor implementării lor. Numărul de soluții tehnice pentru ventilația clădirilor publice este destul de mare.

Pentru fiecare proiect, trebuie să selectați și să căutați acea modalitate de implementare a sistemului de ventilație care să corespundă cerințelor declarate. Dar, dacă experiența în acest domeniu este insuficientă, este mai bine să apelați la specialiști care vă vor ajuta să proiectați și să amenajați corect sistemul de ventilație.

Vă rugăm să adresați întrebările dumneavoastră pe tema articolului, să împărtășiți experiența și sfaturile valoroase privind amenajarea ventilației. Blocul de contact se află mai jos.
