Turbodeflector pentru ventilație: principiu de funcționare și compararea tipurilor de deflectoare rotative

Umiditatea excesivă și mirosurile creează o atmosferă nesănătoasă și chiar devin cauze ale bolilor. Calitatea ventilației în casă, birou sau la producție influențează direct nivelul de confort, sunteți de acord?

De aceea, o ventilație corect amenajată este cea mai importantă condiție la punerea în funcțiune a obiectelor de construcție. Un turbodeflector pentru ventilație ajută la asigurarea unui schimb de aer de calitate. Dar pe care să-l alegem și să-l instalăm corect, pentru a nu chema specialiști?

Vom încerca să răspundem pe larg la toate întrebările – în acest material este analizat principiul de funcționare, varietățile existente de turbodeflectoare, particularitățile de montaj. De asemenea, este acordată atenție aspectelor de întreținere și reparație.

Pentru o mai bună înțelegere a informațiilor prezentate, au fost selectate fotografii sugestive și scheme ale dispozitivului deflectoarelor rotaționale, sunt furnizate recomandări video pentru remedierea defecțiunilor. Informația este structurată și chiar și un meșter de casă neexperimentat va putea înțelege cu ușurință subtilitățile alegerii, montajului și reparației unui deflector rotațional.

Principiul de funcționare și construcția

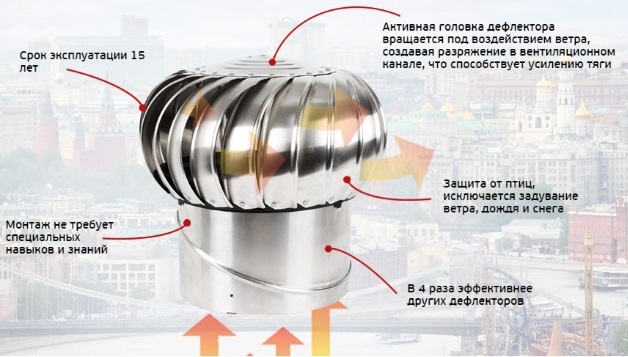

Funcționarea turbodeflectorului se bazează pe următoarele principii: utilizând energia vântului, dispozitivul creează o depresiune a aerului în puțul de ventilație, mărește tirajul și extrage aerul poluat din încăpere, canalul de ventilație, spațiul de sub acoperiș.

Indiferent cum se schimbă direcția și puterea vântului, capul rotativ (roată) se rotește întotdeauna într-o singură direcție și creează un vid parțial în puțul de ventilație.

Care crește intensitatea mișcării aerului în țeavă, elimină apariția tirajului invers și îmbunătățește schimbul general de aer.

În plus, dispozitivul împiedică pătrunderea precipitațiilor în canalul de ventilație.

Turbodeflectorul este creat pentru a crește eficiența funcționării canalelor de ventilație și a coșurilor de fum. Acesta îmbunătățește acțiunea ventilației naturale, stabilizând-o, previne transferul aerului dintr-un canal de ventilație în altul și manifestarea efectului de tiraj invers.

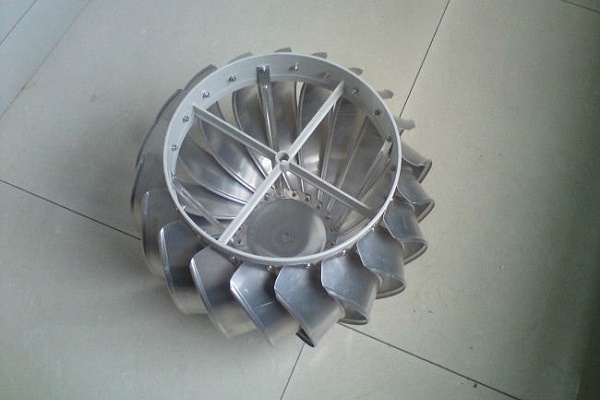

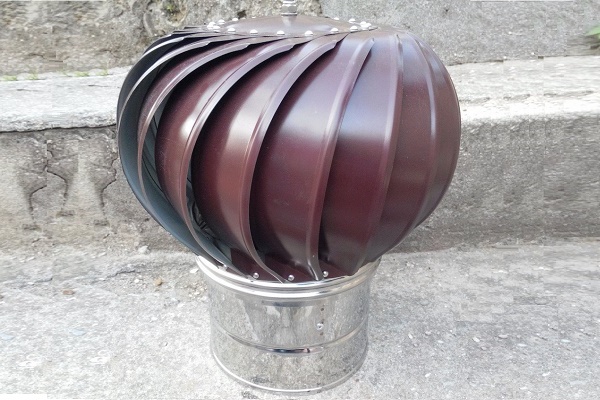

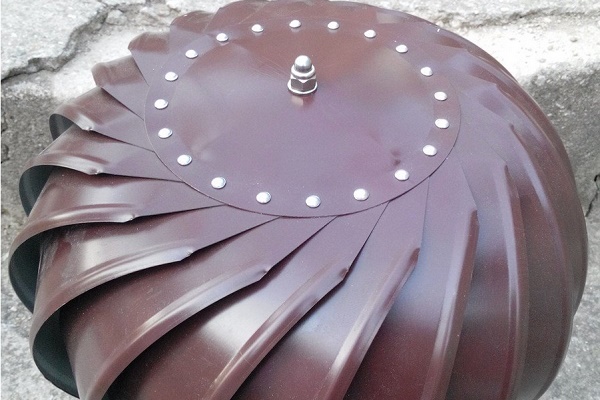

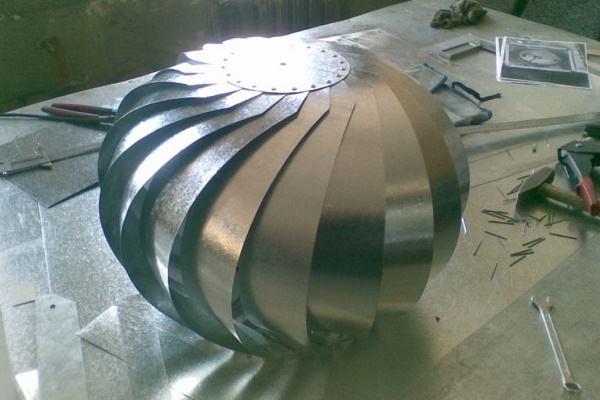

Partea superioară, capul turbinei, se rotește datorită forței vântului, creând o depresiune în interiorul puțului de ventilație.

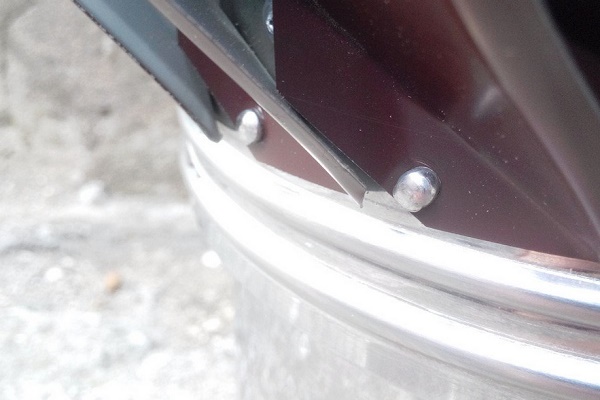

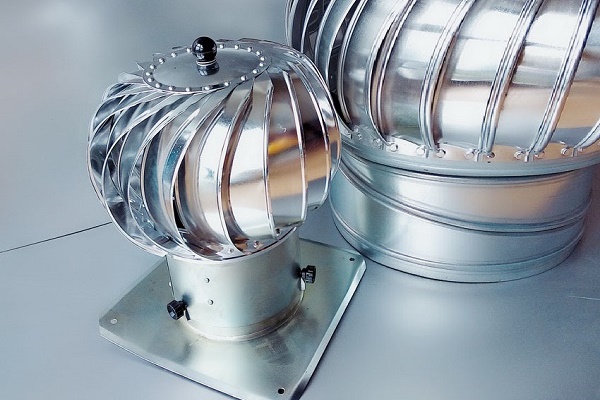

Partea inferioară se fixează direct pe canal. În acest scop, la baza sa sunt prevăzute orificii pentru șuruburi autofiletante.

Turbinele rotative nu se instalează doar pe sectoarele problematice. În canalele de ventilație care funcționează normal, utilizarea lor îmbunătățește eficiența cu 20%.

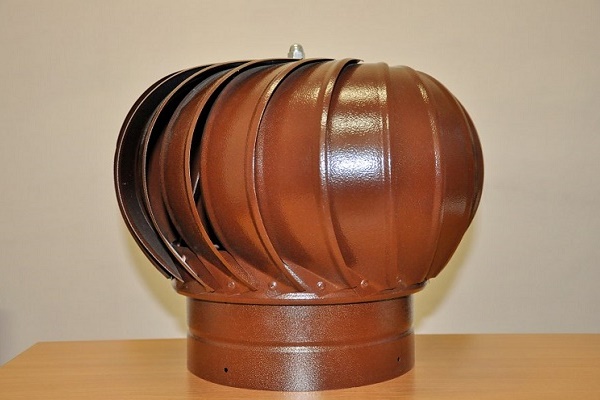

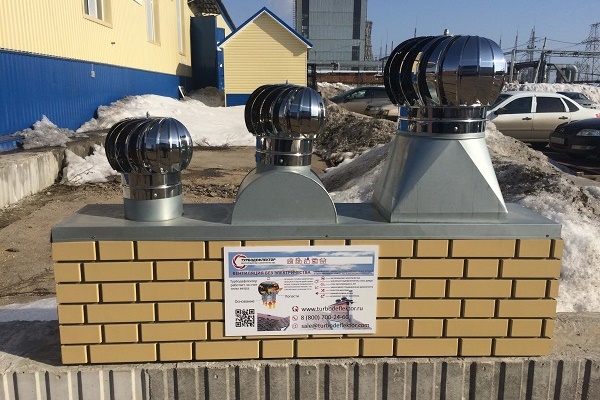

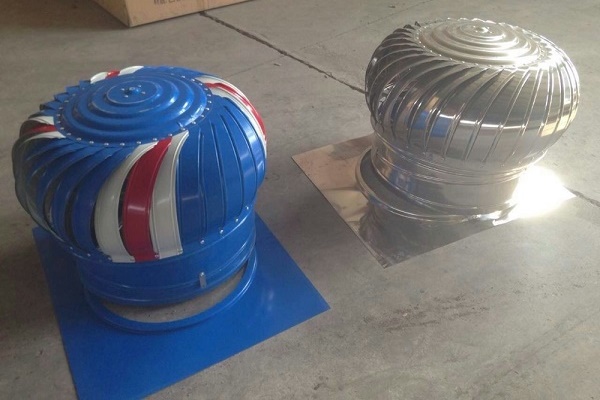

Deflectorul rotativ poate avea baze de formă rotundă, pătrată sau pătrată plată.

La cererea cumpărătorului, acesta este echipat cu treceri de acoperiș, proiectate pentru un unghi de înclinare de la 15 la 35°.

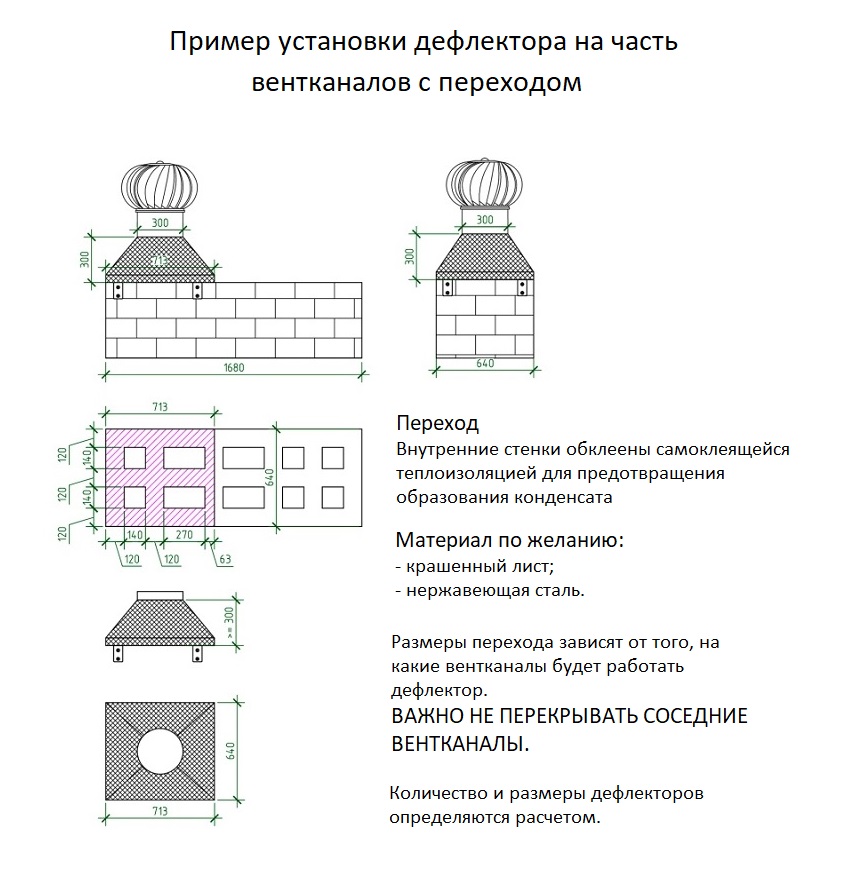

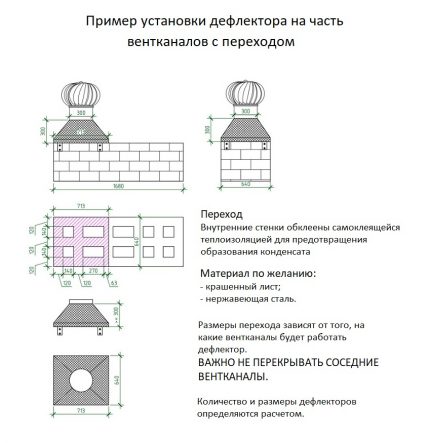

Dimensiunile efective ale adaptoarelor pot fi foarte diverse. Dispozitivul poate fi montat atât pe țevi de dimensiuni standard, cât și pe canale de ventilație cu construcție nestandard. De aceea, adaptoarele sunt adesea fabricate la comandă.

Avantaje și dezavantaje ale turbodeflectorului

În favoarea utilizării turbinei pot fi aduse următoarele argumente:

1. Schimb rapid de aer. Capul rotativ al turbinei contribuie la un schimb rapid de aer în puțul de ventilație, împiedică formarea tirajului invers, protejează spațiul acoperișului de acumularea condensului. Eficiența de funcționare a dispozitivului rotativ este mult mai mare decât cea a unui deflector obișnuit.
2. Nu consumă energie electrică, spre deosebire de ventilatoarele electrice, și funcționează datorită forței vântului. Acest lucru plasează turbodeflectorul în rândul dispozitivelor avantajoase din punct de vedere economic.
3. Durata medie de funcționare cu întreținere regulată și instalare corectă este de aproximativ 100.000 de ore sau 10 ani; modelele din oțel inoxidabil pot funcționa până la 15 ani. Aceasta este de trei ori mai lungă decât timpul de funcționare al ventilatoarelor.
4. Protecție împotriva precipitațiilor. Împiedică pătrunderea în canalele de ventilație a zăpezii, grindinei, ploii. Poate fi utilizat în regiuni cu vânturi puternice și frecvente.
5. Construcție compactă și ușoară. Dispozitivele cu diametrul bazei mai mare de 200 mm cântăresc semnificativ mai puțin decât deflectorul ȚAGI. Modelul de cea mai mare dimensiune (680 mm) cântărește doar aproximativ 9 kg, spre deosebire de acesta, deflectorul ȚAGI cu același diametru al bazei poate cântări aproximativ 50 kg.
6. Montare ușoară nu necesită cunoștințe și abilități speciale.

Avantajele turbodeflectorului pentru ventilație sunt, fără îndoială, numeroase, dar există și dezavantaje.

Împotriva utilizării sale vorbesc următoarele fapte:

• Dispozitivul este destul de scump în comparație cu deflectoarele obișnuite.
• Condițiile atmosferice nefavorabile, cum ar fi absența vântului, umiditatea ridicată și temperaturile negative pot duce la oprirea completă. Trebuie remarcat faptul că turbinele mobile sunt totuși supuse înghețului într-o măsură mult mai mică.
• Deflectorul nu poate fi utilizat ca principal mijloc de eliminare a aerului poluat în încăperi cu cerințe sporite de ventilație: în laboratoare medicale și în producții a căror activitate este legată de substanțe chimice și explozive.

Prețul deflectorului rotativ este destul de ridicat în comparație cu dispozitivele statice și depinde de materialul utilizat pentru fabricare — oțel inoxidabil, oțel cu acoperire polimerică, oțel galvanizat.

Dar eficiența funcționării compensează toate costurile.

Tipuri de deflectoare rotaționale

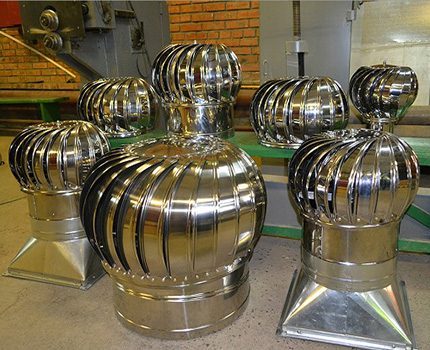

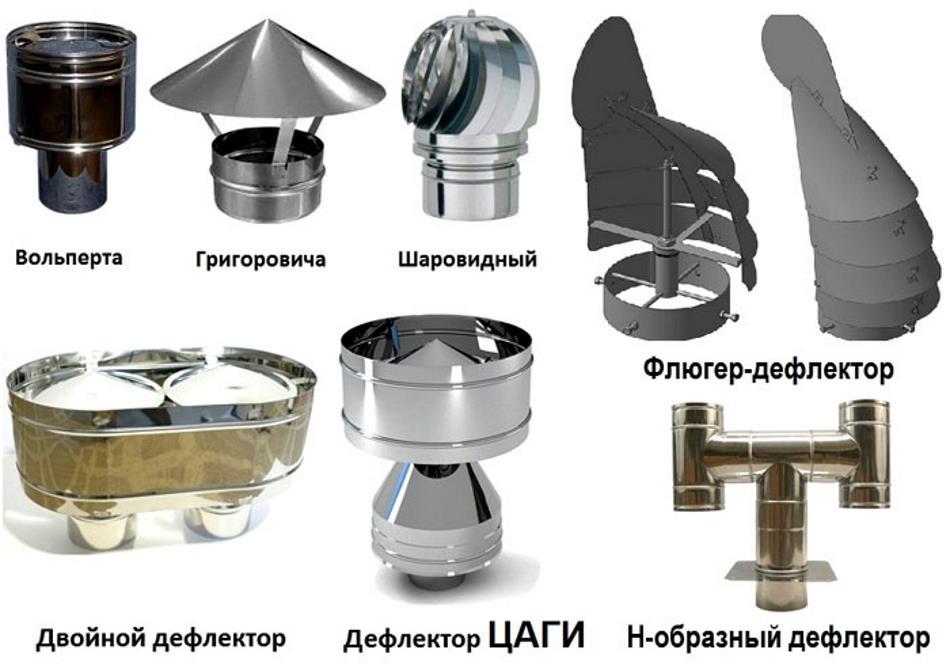

Pentru îmbunătățirea funcționării sistemului de ventilație al apartamentului sau casei particulare au fost dezvoltate multe modificări de deflectoare. Unele dintre ele sunt statice, altele — rotative.

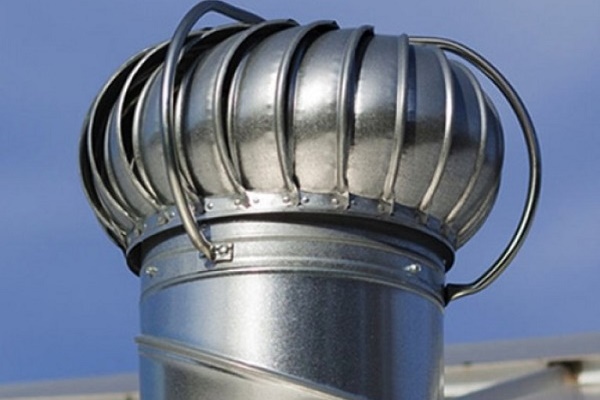

La cele din urmă se pot include turbinele cu cap rotativ cu palete, care funcționează datorită forței vântului.

Construcția deflectorului poate avea un corp rotativ sau static. Toate dispozitivele sunt create pentru a îmbunătăți tirajul în coșul de fum sau în canalul de ventilație, pentru protecție împotriva ploii, zăpezii, grindinei, împotriva pătrunderii păsărilor. Dar cel mai eficient dintre toate este considerat turbodeflectorul.

Clasificarea turbinelor rotative poate fi efectuată în funcție de următoarele caracteristici:

• materialului de fabricație — se produc articole din oțel inoxidabil, metal galvanizat sau vopsit;
• diametrului inelului de conectare (duză) — acesta poate varia de la 110 la 680 mm, dimensiunile corespund dimensiunilor tipice ale țevilor de canalizare.

Producătorii lansează modele de turbodeflectoare, care sunt foarte asemănătoare ca aspect. Dar caracteristicile lor pot diferi ușor.

Iată informații sumare despre unele dintre ele:

• Turbovent. Compania cu același nume produce turbine de ventilație rotative din aluminiu, a căror grosime este de 0,5—1,0 mm. Baza este fabricată din oțel galvanizat de 0,7—0,9 mm. Produsul este vopsit în orice culoare conform standardului cromatic general acceptat — RAL.
• Turbomax. Producătorul comercializează produsul său, numindu-l un accelerator natural de tiraj. Pentru fabricare se utilizează oțel de marca AISI 321 cu grosimea de 0,5 mm. Produsul poate fi utilizat atât pentru canalele de ventilație, cât și pentru cele de fum, suportând temperaturi de până la +250 °C.

Acestea sunt produse din oțel inoxidabil de înaltă calitate. Sunt potrivite pentru îmbunătățirea tirajului în sistemele de ventilație și coșurile de fum. Se aplică în condiții de temperatură ridicată până la 500 °C.

Pe piață se întâlnesc și produse ale unor mărci și producători mai puțin cunoscuți. Achiziționarea unor astfel de produse trebuie tratată cu prudență, solicitând certificatul de calitate.

Domeniul de aplicare al dispozitivului

Turbina rotativă s-a dovedit bine în încăperi și pe obiecte în care este necesar un schimb de aer sporit.

Se aplică:

1. În casele private și blocurile de apartamente. Trebuie amintit că funcționarea puțurilor de ventilație ale clădirilor de locuit cu mai multe etaje este supusă unor cerințe speciale. Dispozitivul ajută la rezolvarea problemei ventilației insuficiente a încăperilor, a spațiului de mansardă, eliminând complet fenomenul de tiraj invers.
2. În fermele de zootehnie și în clădirile agricole — în grajduri, adăposturi pentru păsări, depozite de cereale, șuri de fân etc. Ajută la evacuarea gazelor și a vaporilor care se formează în timpul creșterii animalelor, menținând umiditatea optimă.

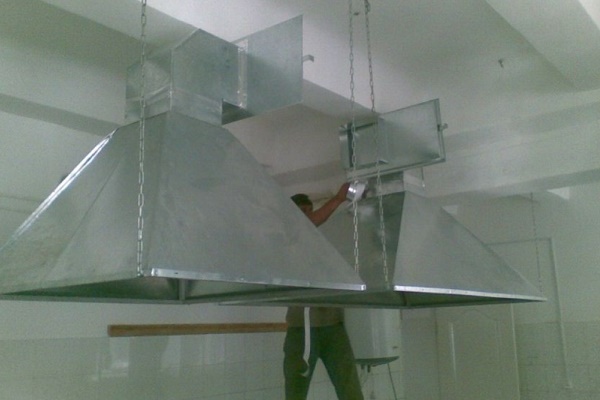

3. La întreprinderile de procesare. Sistemul de ventilație independent de energie permite economisirea resurselor energetice. Excepție fac obiectivele a căror activitate implică substanțe periculoase pentru sănătatea umană.
4. În locurile publice — complexe sportive, bazine de înot, centre comerciale și cinematografe.

Pe lângă încăperi, turbina este utilizată pentru ventilarea spațiului de sub acoperiș.

Dacă puterea unei singure instalații este insuficientă, pe baza calculelor efectuate, se realizează montarea unei instalații cu mai multe turbodeflectoare pentru ventilare.

Cum se calculează necesarul de dispozitive?

Pentru ventilarea încăperilor mici (camere, garaje, subsoluri) se utilizează o turbină cu diametrul bazei de 110—160 mm. Dispozitivele cu dimensiuni între 200 și 600 mm sunt potrivite pentru încăperi de până la 40 m² cu o prezență constantă de până la patru persoane.

Diametrele mari, de la 400 la 680 mm, sunt utilizate pentru asigurarea schimbului de aer în încăperi cu suprafață mare, blocuri de apartamente, depozite, ferme de zootehnie.

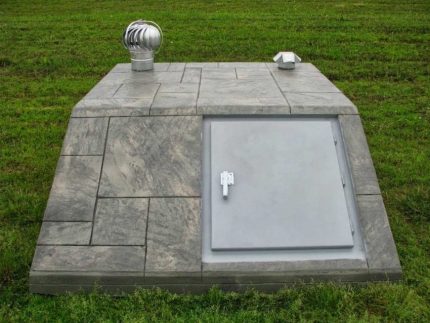

Deflectorul este adesea utilizat acolo unde este necesar să se organizeze schimbul de aer, dar este dificil să se obțină un tiraj bun. Un astfel de loc poate fi, de exemplu, beciul.

Numărul exact de deflectoare necesare pentru instalare poate fi calculat folosind formula:

Volumul ventilat = rata schimbului de aer pe oră X volumul încăperii.

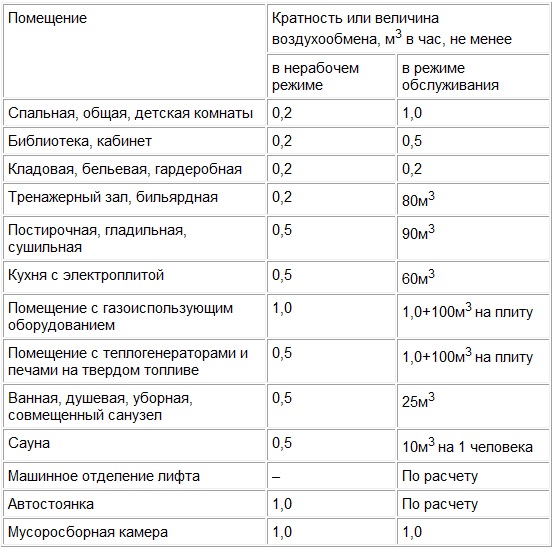

Indicatorul schimbului de aer pe oră diferă pentru diferite încăperi. Tabelul, pentru comoditate, este împărțit în indicatori pentru încăperi casnice și industriale.

Numărul de deflectoare de ventilație = volumul ventilat / capacitatea deflectorului.

De exemplu: O încăpere are 12 m lățime, 20 m lungime și 3,5 m înălțime. Viteza vântului este în medie de 3,5 m/s. Schimbul de aer al încăperii trebuie să aibă loc în 3 cicluri pe oră. Calculele se efectuează astfel:

• Volumul ventilat = (20x15x3,5) x 3 (numărul de cicluri de schimb de aer) = 3150 m³/oră$
• 3168/800 (capacitatea deflectorului) = 3,94, adică 4 buc.

Pe baza calculelor, pentru ventilarea încăperii este necesar să se instaleze 4 deflectoare ale modelului corespunzător.

Instalarea turbodeflectorului pe coșurile de fum ale cazanelor care funcționează pe gaz sau combustibil lichid este posibilă, cu condiția ca temperatura la ieșire să nu depășească temperatura maximă declarată de producător.

Aceasta poate fi de la 100 la 500 °C. La o temperatură mai ridicată decât cea admisă, este necesar să se utilizeze duze speciale de înaltă temperatură.

De asemenea, dumneavoastră v-ar putea interesa informațiile despre montarea independentă a deflectorului pe coșul de fum, discutată aici.

Reguli de montaj ale turbinei

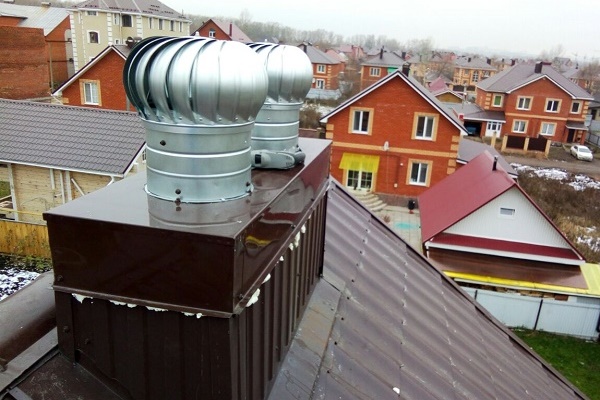

Turbinele de ventilare pot fi instalate direct pe acoperișul înclinat sau drept, pe ieșirea coșului de fum sau a puțului de ventilare. Locația de amplasare depinde de domeniul de aplicare a turbinei.

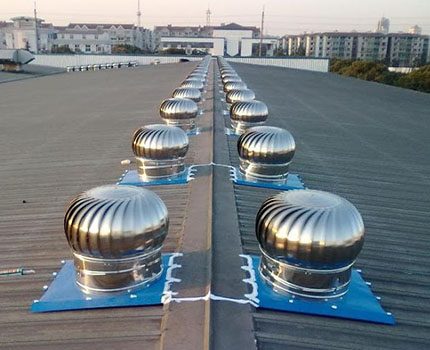

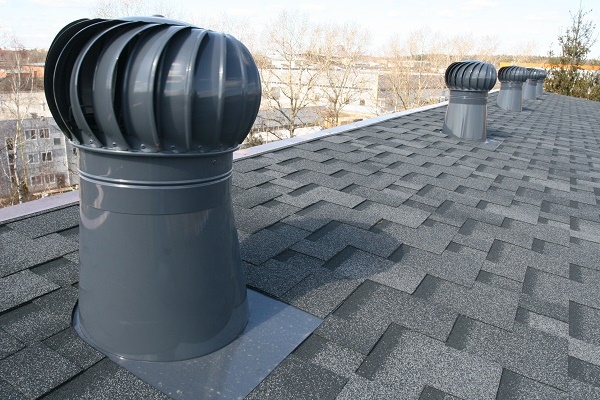

Pentru ventilarea spațiului de sub acoperiș se utilizează o turbină cu diametrul bazei de 315 mm. Aceasta poate deservi 50—80 m² de acoperiș — suprafața exactă depinde de înclinația învelitorii — cu cât unghiul este mai mic, cu atât mai multe turbodeflectoare trebuie montate.

Pentru instalarea pe o construcție înclinată se alege punctul cel mai înalt pe pantă. La modernizarea sistemelor de ventilare a încăperilor de locuit, montajul se efectuează pe ieșirea puțului de ventilare.

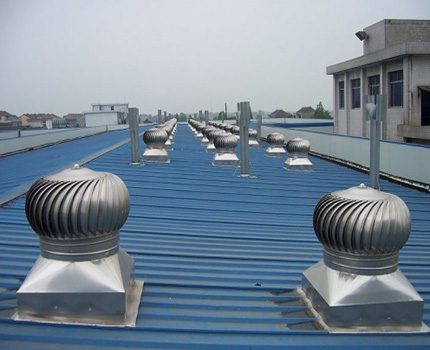

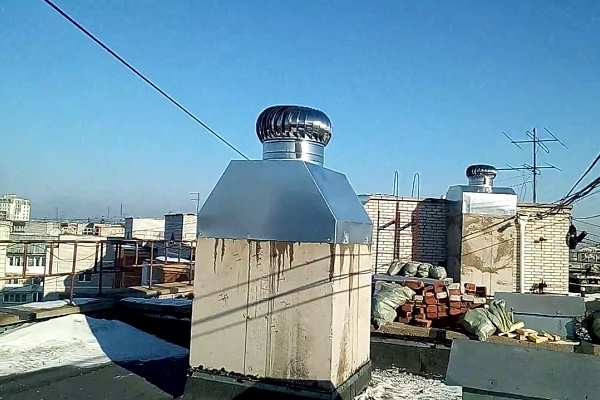

La montarea pe baza plană a acoperișului trebuie să se țină cont de înălțimea stratului de zăpadă și să se instaleze turbodeflectorul deasupra valorii sale medii pentru regiunea respectivă. În orice caz, acesta nu trebuie să fie mai jos de 180 mm.

Efectuând montajul turbinei rotative pe țeava coșului de fum, calculul înălțimii acestuia se realizează împreună cu dispozitivul. Adică, turbodeflectorul, ca parte a coșului de fum, mărește lungimea acestuia.

Regulile de amplasare a coșului de fum față de coamă rămân aceleași ca la montarea țevii fără niciun fel de dispozitive:

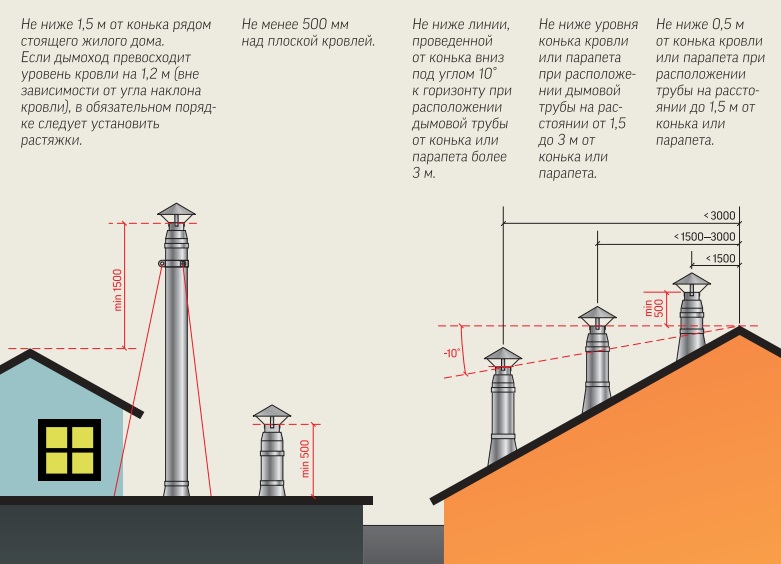

• Dacă distanța de la coamă la țeavă este mai mică sau egală cu 1,5 m, atunci țeava se ridică cu 0,5 m deasupra coamei.
• Înălțimea țevii amplasate la o distanță de la 1,5 la 3 m poate fi egală cu înălțimea coamei.
• La o distanță mai mare de 3 m de coamă, partea superioară a țevii trebuie să se afle nu mai jos decât nivelul unei linii convenționale trase în jos la 10° de la nivelul înălțimii coamei.

Pentru a reduce pierderile de căldură în perioada de iarnă prin sistemul de ventilare, producătorul permite utilizarea de clapete (pentru încăperi de locuit) sau dispozitive de admisie a aerului reglabile (pentru spații de depozitare și producție).

Înălțimea capului țevii față de coamă trebuie să respecte anumite reguli. Altfel, există o probabilitate mare de apariție a tirajului invers. Și deși cu deflectorul instalat acest fenomen este exclus, amplasarea incorectă a țevii poate duce la deteriorarea mișcării în canal.

Întreținerea și remedierea defecțiunilor

Practic, singura defecțiune a dispozitivului este lipsa rotației rotorului.

Pot exista mai multe cauze:

• Vânt insuficient sau inexistent. Trebuie să vă asigurați că vântul este suficient pentru ca dispozitivul să funcționeze normal.
• Rulmenții s-au blocat. În acest caz, verificați dacă există obstacole mecanice pentru rotirea lor. Dacă este necesar, ungeți sau înlocuiți rulmentul.
• S-a produs înghețarea deflectorului. Trebuie să verificați dispozitivul sau să așteptați creșterea temperaturii.
• Deteriorări mecanice. Trebuie să verificați dacă a pătruns vreun obiect străin în dispozitiv.

Turbodeflectorul utilizat pentru ventilație este un dispozitiv destul de simplu, care nu necesită întreținere frecventă.

Pentru a prelungi durata de viață a deflectorului de ventilație, este suficient să ungeți rulmenții o dată pe an (după iarnă). Pentru tratare se utilizează litol — un lubrifiant rezistent la apă pe bază de produse petroliere reciclate.

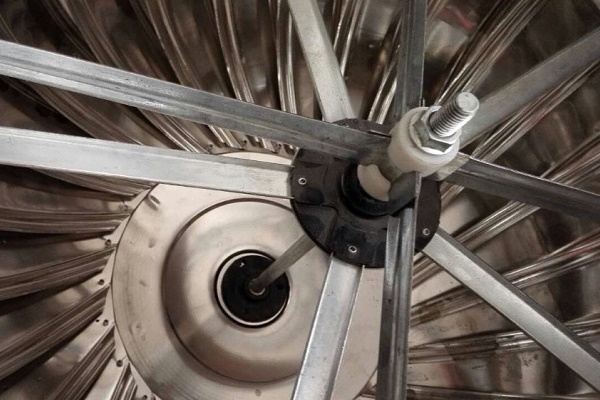

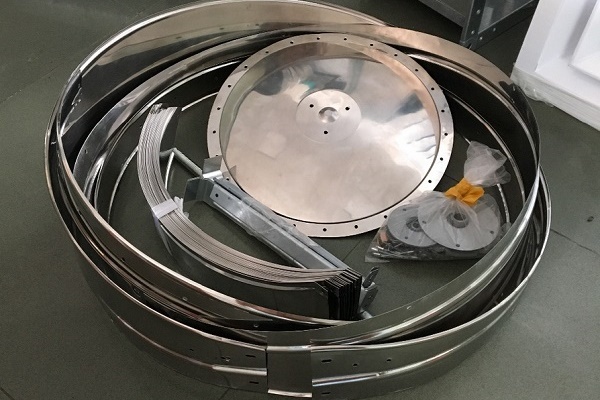

Pentru ungerea sau înlocuirea rulmentului defect, deconectați capacul, desfaceți inelul de fixare cu un instrument special — un extractor — și ungeți sau înlocuiți rulmentul.

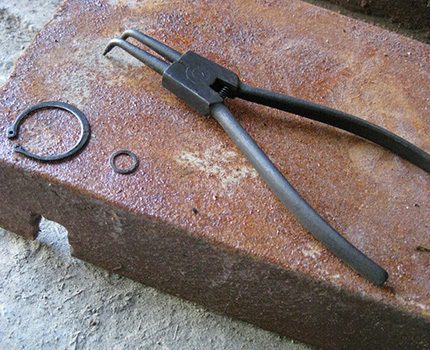

Spre deosebire de clește, extractorul pentru demontarea inelului de fixare funcționează prin desfacere. Fără el, va fi dificil să scoateți inelul.

Vă poate fi utilă și informația despre cum să curățați corect puțul de ventilație, prezentată în alt articol al nostru.

Concluzii și material video util pe această temă

Ce reprezintă deflectorul rotativ pentru ventilație:

Ce să alegeți pentru ventilație – turbodeflector sau deflector ȚAGI:

Cum să reparați singur turbodeflectorul:
