Indicator pentru instalația electrică ascunsă: principiul de funcționare și instrucțiuni de utilizare

La găurirea găurilor într-un perete necunoscut, este ușor să suferiți o electrocutare sau să deteriorați cablajul printr-un scurtcircuit, lovind un cablu sub tensiune. Pentru a preveni astfel de situații, se utilizează un indicator de cabluri ascunse (ICA). Pentru ca dispozitivul să fie util, trebuie să știți cum să îl utilizați. Sunteți de acord?

Vă vom prezenta toate tipurile de dispozitive utilizate în prezent pentru determinarea traseului unui cablu electric ascuns. Vom vorbi despre principiile de funcționare și regulile de alegere a indicatoarelor. Pentru meșterii de acasă, în articolul nostru este prezentat un manual de instrucțiuni.

Tipuri de indicatoare de cablaj electric

Nu toate indicatoarele de cabluri ascunse au aceeași schemă de funcționare și aceleași funcții. Producătorii încearcă să echipeze dispozitivele cu opțiuni suplimentare pentru a obține avantaje competitive. Din această cauză, există mai multe categorii de clasificare a detectoarelor, pe care trebuie să le analizăm în detaliu.

După principii fizice de funcționare

Împărțirea principală a indicatoarelor de cabluri ascunse se face după principii fizice, pe baza cărora se bazează funcționarea lor.

Se disting următoarele tipuri de detectoare:

• electromagnetice;
• detectoare de metale;
• electrostatice;
• dispozitive combinate.

Detectoarele electrostatice sunt capabile să detecteze cablurile aflate sub tensiune, fără a trece curent prin ele. Au un preț scăzut și sunt simple în exploatare.

Detectoarele fără detector de metale pot fi, de asemenea, scumpe, dacă au generatoare de înaltă frecvență încorporate. Dispozitivele se conectează la rețea, iar apoi oscilațiile lor sunt detectate de senzori.

Cu ajutorul detectoarelor electrostatice, se pot determina cu ușurință și întreruperile de cabluri. Dezavantajele acestor dispozitive includ sensibilitatea ridicată la interferențe electromagnetice induse. Funcționarea normală a detectoarelor poate fi perturbată de routere, cuptoare cu microunde, computere, televizoare conectate la rețea.

De asemenea, indicatoarele electrostatice nu sunt potrivite pentru determinarea locației cablurilor în pereții umezi și în structuri armate cu metal.

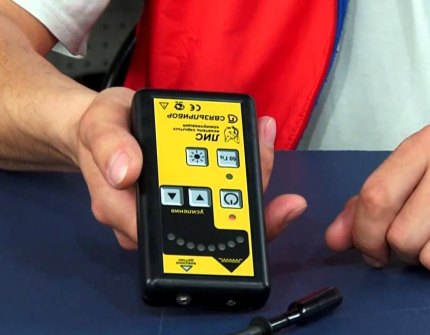

Detectoarele electromagnetice de cabluri ascunse pot determina doar firele prin care trece curent. La modelele bugetare, sarcina minimă pe rețea pentru funcționarea corectă a aparatului este de 1 kW.

Adică, determinarea cablajului care merge la corpuri de iluminat și candelabre cu ajutorul unui astfel de detector va fi practic imposibilă. Un avantaj al acestor aparate este precizia lor ridicată, care permite urmărirea poziției cablului electric până la câțiva milimetri.

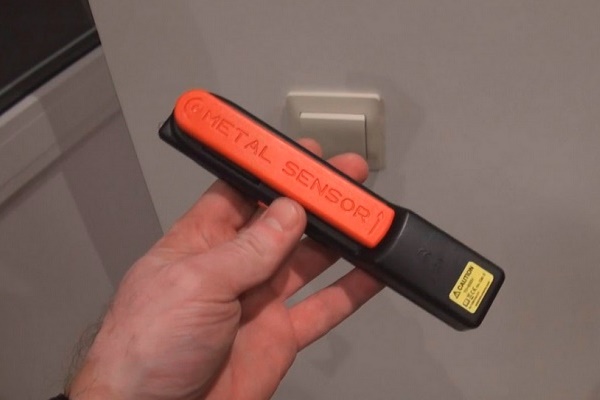

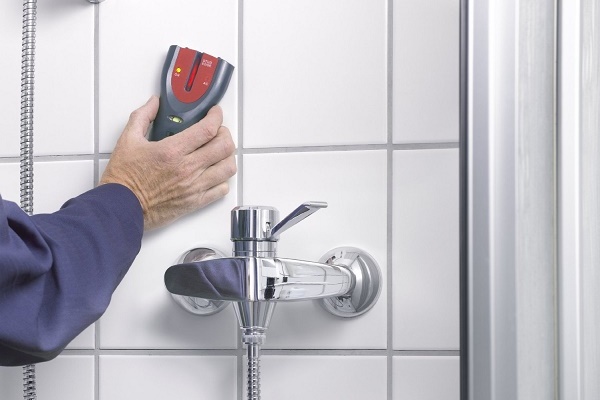

Detectoarele de metale în formă pură sunt rareori utilizate ca indicatoare de cabluri, deoarece reacționează la fel atât la tuburi de cupru sau sârmă, cât și la armătura metalică, și la cuie și cleme pentru fire.

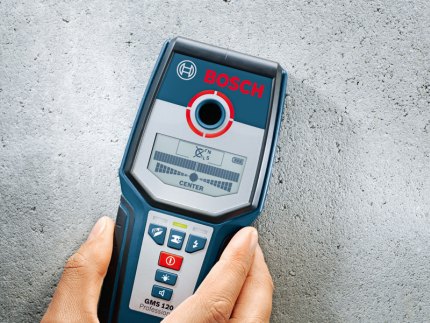

În detectoarele de cabluri ascunse, detectoarele de metale sunt de obicei utilizate pentru confirmarea semnalelor slabe sau instabile primite de alți senzori.

Senzorul de metal ajută la găsirea cablurilor adânci, dacă se știe cu certitudine că sub suprafața analizată nu există alte elemente metalice.

Indicatoarele combinate de cabluri ascunse sunt scumpe, dar au și o funcționalitate bună. Datorită utilizării simultane a mai multor metode de detectare, aceste aparate asigură o eficiență ridicată a muncii. În plus, detectoarele combinate sunt adesea echipate cu funcții suplimentare, care sunt necesare electricienilor profesioniști.

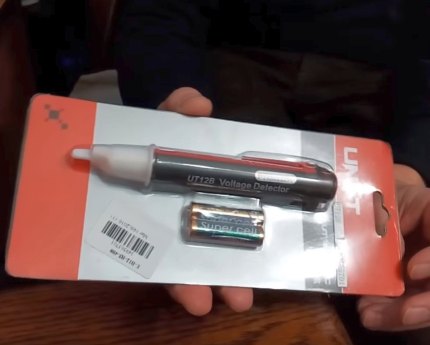

Pentru uz casnic, indicatoarele electrostatice ieftine sunt potrivite, fiind suficiente pentru determinarea cablajului de apartament care se află la suprafață, cablajului de apartament.

După caracteristici de exploatare

Indicatoarele de cabluri ascunse au o mulțime de diferențe constructive și funcționale, de aceea pot fi împărțite în mai multe categorii.

După domeniul de aplicare, detectoarele de cabluri ascunse se împart în:

• de uz casnic;
• profesionale.

Detectoarele casnice nu conțin de obicei senzori de metal, de aceea utilizarea lor pe pereți armați este foarte eficientă. Prețul celor mai simple aparate începe de la 5$. Acestea sunt echipate cu un singur senzor, precum și cu un indicator luminos sau sonor de detectare a cablurilor electrice.

Dispozitivele compacte pentru detectarea cablurilor ascunse au rareori sensibilitate reglabilă și adâncime mare de acțiune, de aceea sunt rareori folosite de profesioniști.

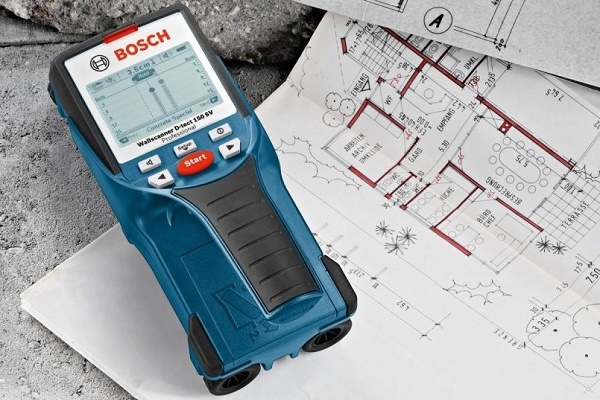

Unele modele profesionale sunt capabile să detecteze chiar și cabluri la o adâncime de până la 150 mm cu o precizie de 5 mm. Costul lor poate ajunge la 500-600$, având aceleași dimensiuni ca detectoarele de uz casnic.

Indicația de detectare a cablurilor poate fi de următoarele tipuri:

• sonoră;
• luminoasă;
• grafică;
• combinată.

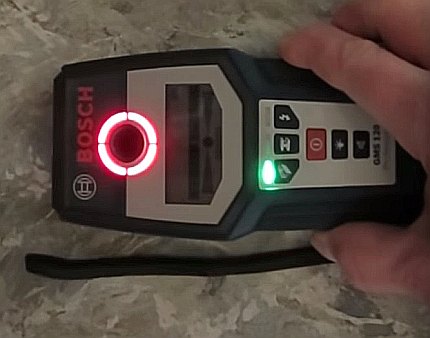

Indicația luminoasă și sonoră se realizează cu ajutorul unui LED sau al unui difuzor sonor. Uneori, intensitatea semnalului corelează cu puterea radiației electromagnetice. Indicația grafică este afișată pe un ecran cu cristale lichide.

Indicația luminoasă pe dispozitivele combinate poate diferi prin culoare, în funcție de detectarea unui fir sub tensiune sau deconectat.

După aspect, detectoarele de cabluri ascunse pot fi împărțite în:

• cilindrice;
• plate.

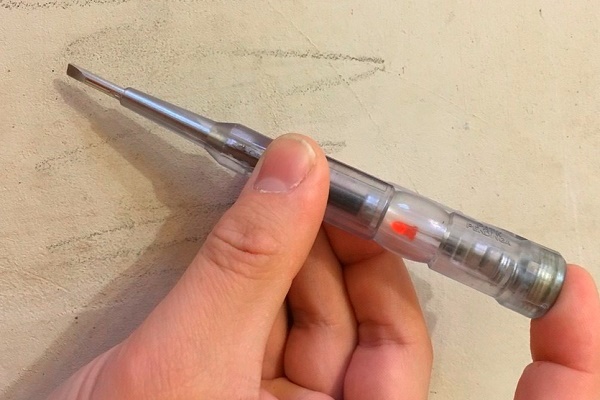

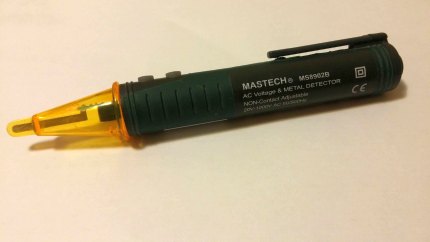

Dispozitivele cilindrice sunt de obicei o șurubelniță indicator cu funcție de detectare a cablurilor ascunse. Astfel de modele sunt puțin funcționale, dar și ieftine. Șurubelnițele pot detecta cablul electric de obicei la o adâncime de cel mult 2 cm.

Dacă cablurile din apartament au fost instalate într-un șanț la suprafață, atunci pentru detectarea lor este suficient cel mai ieftin model de detector.

Costul detectorului depinde în mare măsură de adâncimea de detectare a cablurilor ascunse și de funcționalitatea suplimentară. Prin urmare, este necesar să se studieze principiul de funcționare și domeniile de aplicare ale diferitelor modele de indicatoare.

Principiul de funcționare al detectorului

Principiul de funcționare al indicatorului de cabluri ascunse este destul de simplu.

De obicei, acesta este format din trei elemente:

• senzor de câmp electromagnetic;
• amplificator;
• indicator.

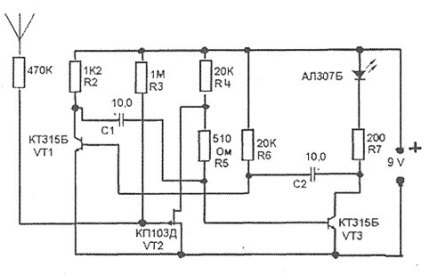

Cea mai simplă schemă a detectorului de cabluri ascunse este prezentată în figură. Acesta poate fi asamblat singur cu ajutorul unor piese elementare cumpărate de la piața de radio.

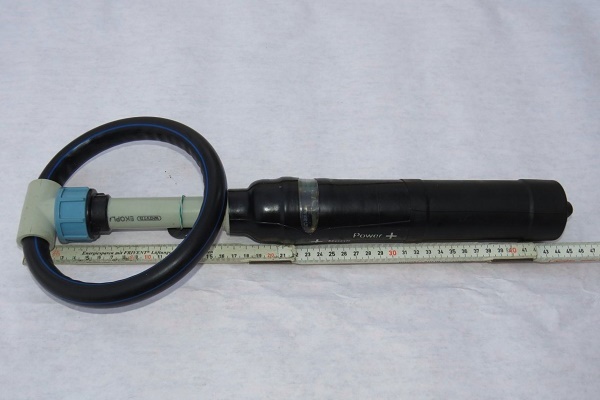

Pe internet sunt prezentate numeroase metode de fabricare manuală a detectoarelor de cablaje ascunse, dar, din punct de vedere al costului și al calității, acestea vor corespunde modelelor bugetare de fabrică.

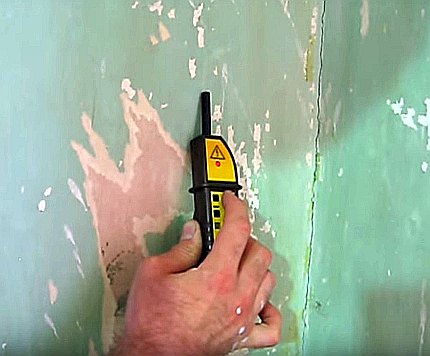

Declanșarea dispozitivelor electrostatice (de exemplu, modelul «Dyatel») este asigurată de proprietatea tranzistorului de a-și modifica rezistența la interferențe la ieșirea porții. Senzorii metal detector se bazează pe detectarea curenților care apar într-un obiect metalic sub acțiunea câmpului magnetic al bobinei de inductanță a însuși ISP-ului.

Aparatele cu reglare a sensibilității și funcții suplimentare au scheme mai complexe, dar elementele de bază își păstrează relevanța.

Domenii de aplicare a indicatoarelor

Domeniile de aplicare ale IPS depind de configurația aparatului și de sensibilitatea acestuia.

Modelele de bază ale detectoarelor combinate pot fi utilizate în următoarele scopuri:

• identificarea cablajelor electrice ascunse în tavane, pereți, podele;
• detectarea locurilor de întrerupere a cablurilor electrice;
• corectitudinea conectării fazelor contoarelor electrice;
• identificarea firului de fază;
• detectarea echipamentelor neîmpământate;
• verificarea funcționalității inserțiilor fuzibile și a siguranțelor;
• detectarea locurilor de amplasare a armăturii metalice în perete,

Printre posibilitățile suplimentare ale ISP se numără următoarele funcții:

• indicarea obiectelor de tip «nemetal», «metal nemagnetic», «metal magnetic», «cablaj sub tensiune»;
• determinarea temperaturii suprafeței;
• indicarea preciziei de detectare în procente;
• detectarea lemnului;
• detectarea automată a centrului obiectelor metalice.

Trebuie să vă gândiți la funcționalitatea necesară încă înainte de a cumpăra detectorul, deoarece prețul aparatelor cu configurație minimă și maximă poate diferi de 50-100 de ori.

Reguli de alegere a indicatorului de cabluri ascunse

Modelele de indicatoare de cablaje ascunse, în cea mai mare parte, garantează funcționalitatea descrisă în instrucțiuni.

La achiziționarea detectorului, păstrați bonul, ambalajul și cardul de garanție. În cazul în care aparatul nu funcționează, acesta poate fi întotdeauna schimbat pe un model mai potrivit cu plată suplimentară

Cu toate acestea, există aspecte ale alegerii la care o persoană obișnuită nu se gândește atunci când cumpără echipamente electrice specializate.

Tocmai acestea sunt enumerate sub formă de listă de reguli:

1. Parametrii fizici ai rețelelor electrice străine pot diferi semnificativ de cei autohtoni, de aceea nu merită să cumpărați IPS care nu sunt certificate în cadrul legislației naționale.
2. Trebuie să țineți cont de materialul pereților în locul de utilizare preconizată a aparatului și de adâncimea cablajului.
3. La determinarea locurilor de amplasare a cablajului inactiv, sunt necesare aparate cu senzori de metal.
4. După achiziționarea aparatului, este de dorit să-i verificați funcționalitatea în magazin. Adâncimea de detectare poate fi evaluată acoperind cablul cu o plăcuță ceramică, o scândură de lemn sau o foaie de polistiren.
5. Modelele bugetare, datorită simplității construcției, pot fi mai durabile decât ISP-urile cu scheme electronice complexe.

La achiziționarea unui detector de cabluri ascunse, este obligatoriu să vă consultați cu vânzătorul, deoarece la alegerea independentă există o probabilitate mare ca echipamentul achiziționat să nu corespundă pe deplin sarcinilor stabilite.

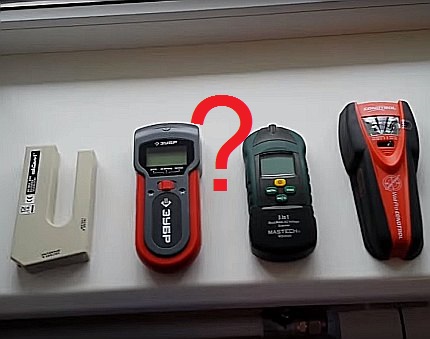

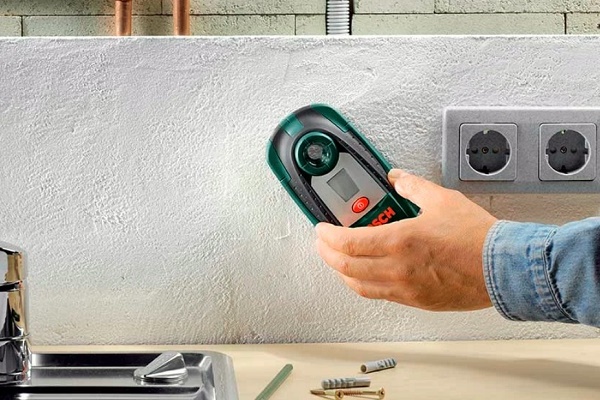

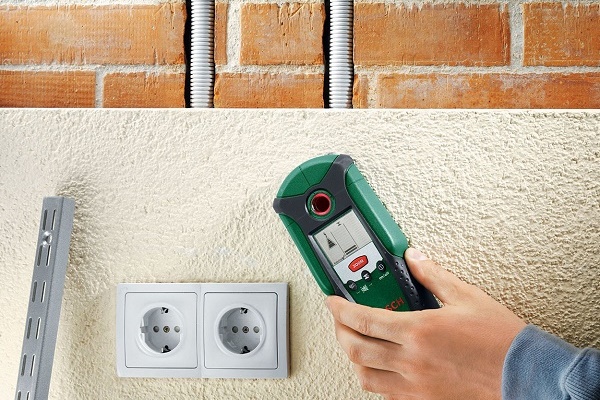

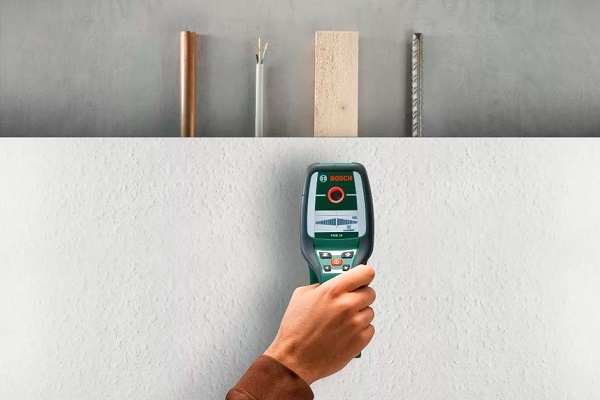

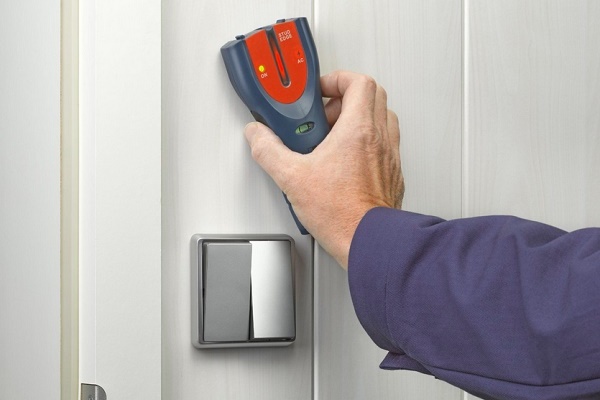

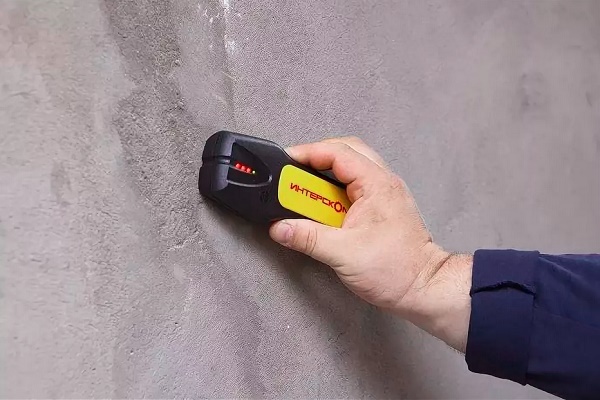

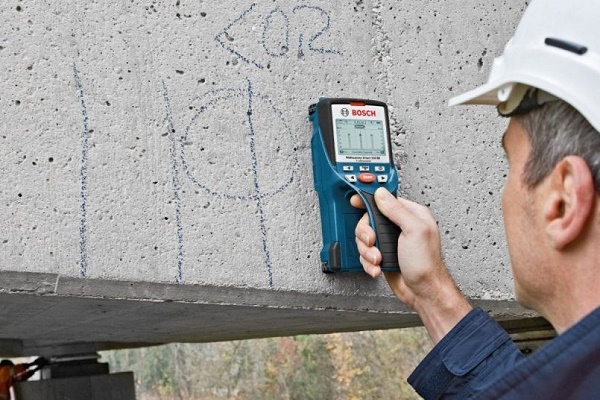

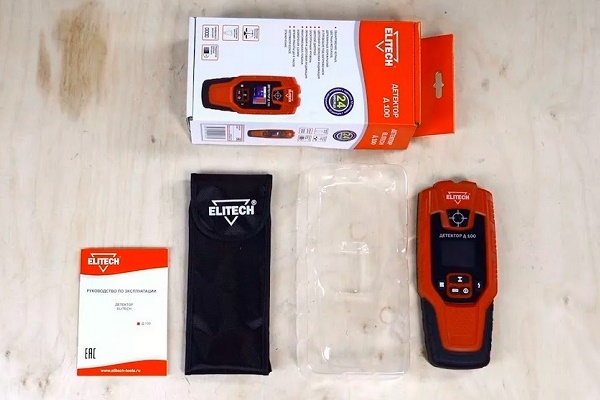

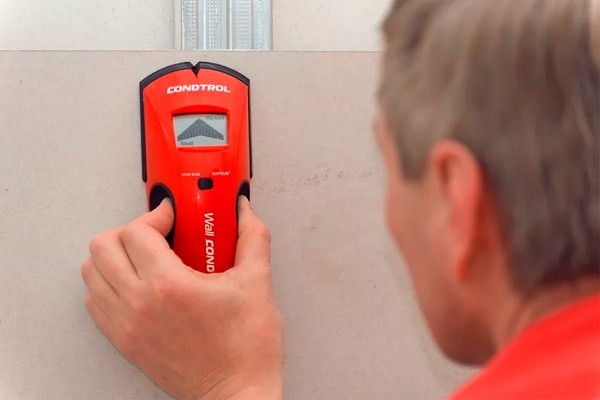

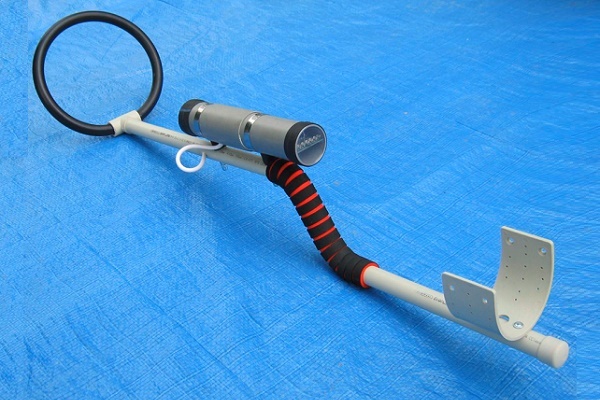

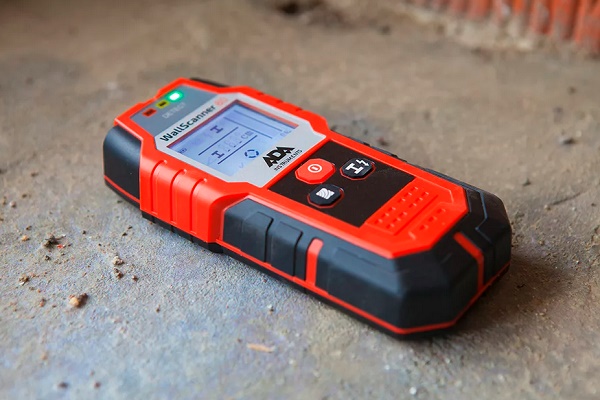

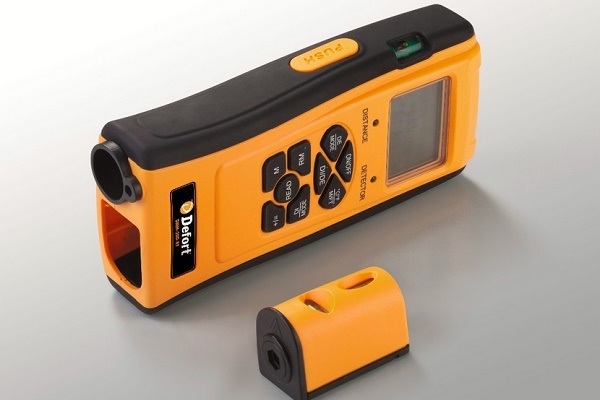

Următoarea selecție de fotografii vă va familiariza cu modelele de detectoare solicitate pe piață, care permit determinarea cu precizie a poziției traseului cablurilor ascunse:

Instrucțiuni de utilizare a detectorului

Datorită diversității construcțiilor indicatoarelor de cabluri ascunse, este necesar să examinăm instrucțiunile de utilizare a acestora pe exemplul unui model concret. În acest scop, a fost ales un ISP electrostatic ieftin «Dyatel E-121», utilizat pe scară largă de montatorii autohtoni. Dar mai întâi, este necesar să vă pregătiți pentru procedura de căutare.

Pregătirea pentru lucrul viitor

Pentru a accelera detectarea cablurilor electrice cu ajutorul oricărui detector, specialiștii experimentați recomandă respectarea unor reguli simple.

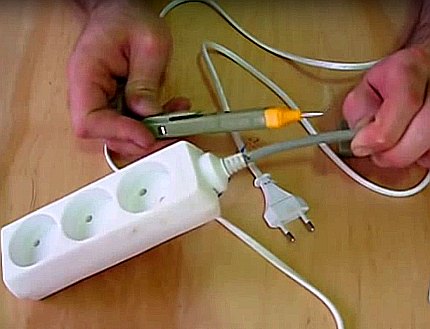

Puteți verifica noul detector pe un prelungitor obișnuit conectat la priză. Ca obstacol, puteți folosi cărți sau farfurii ceramice.

Mai jos sunt enumerate principalele dintre acestea:

1. Inițial, testați funcționalitatea aparatului pe orice fir sub tensiune. Bateriile detectorului s-ar putea descărca, iar acesta va funcționa incorect.
2. Calibrați dispozitivul la o distanță de 1 metru de pereți, dacă această opțiune este disponibilă.
3. Suprafețele investigate nu trebuie să fie umede.
4. Dacă este posibil, opriți toate aparatele electrice în funcțiune din apartament, inclusiv telefoanele.
5. Precizia detectării cablajului electric va fi drastic redusă dacă s-a folosit un adeziv conductor pentru tapet.

Aceste recomandări vor permite evitarea pierderilor de timp din cauza echipamentului nefuncțional și a parametrilor inacceptabili ai suprafeței investigate.

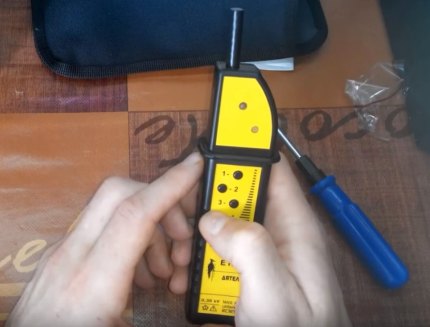

Utilizarea detectorului «Diatel E-121»

Detectorul «Diatel E-121» poate funcționa în 4 game de sensibilitate.

Ordinea de lucru cu acest aparat pentru detectarea cablajului este următoarea:

1. Apăsați succesiv butoanele gamelor de sensibilitate. Indicatorul trebuie să emită semnale luminoase și sonore scurte. În lipsa unei reacții a aparatului, verificați elementul de alimentare.
2. Apăsați butonul «4» (asigură sensibilitatea maximă), apropiați detectorul de suprafața analizată și, în cazul apariției indicației, reduceți sensibilitatea apăsând succesiv butoanele de la «3» la «1».
3. Odată cu reducerea sensibilității, trebuie să micșorați și distanța până la obiectul detectat, localizând zona de declanșare a indicatorului.
4. Pentru a detecta zona de amplasare a conductorului, deplasați detectorul de-a lungul peretelui, încercând să găsiți zona cu câmp electromagnetic maxim.
5. Pentru neutralizarea curenților perturbatori din jur, aplicați mâna pe suprafața analizată în apropierea detectorului. Dacă nu există un conductor lângă mână, «Diatel E-121» va înceta să emită semnale.
6. La căutarea unui fir întrerupt, aplicați tensiune pe conductorul deteriorat, iar pe celelalte legați-le la pământ.

Precizia detectării amplasării cablului electric depinde de gradul de umiditate și de materialele conductoare din jur.

Detectarea cablurilor electrice în pereții cu tencuială, în panouri din beton armat și în ecranul legat la pământ va fi dificilă.

Detectorul autohton «Diatel E-121» detectează eficient cablajul la o adâncime de până la 8 cm și costă în jur de 15$, ceea ce i-a garantat popularitatea printre electricieni.

Pentru testarea siguranțelor și a insertelor fuzibile, este necesar să activați modul «1» sau «2» și să atingeți cu antena contactele înainte și după siguranță. În caz de defecțiune, detectorul nu va emite niciun semnal.

Detectorul «Diatel E-121» are un sistem combinat de semnalizare luminoasă și sonoră, care permite păstrarea funcționalității aparatului în cazul defectării unuia dintre indicatoare.

Pentru interpretarea corectă a rezultatelor de funcționare a aparatului, este necesar să consultați în prealabil manualul său de instrucțiuni, deoarece practic fiecare detector necesită o setare inițială corectă.

Concluzii și material video util pe această temă

Materialele video vor ajuta să vedeți acțiunea diferitelor detectoare în funcțiune și să evaluați beneficiul real al modelelor scumpe. Este prezentată o comparație a eficienței modelelor de indicatoare pentru cablaj ascuns din diferite game de preț.

Video #1. Lucrul cu ISP «Diatel E-121»:

Video #2. Compararea a patru detectoare de cablaj ascuns:

Video #3. Prezentarea unui indicator de cablaj ascuns scump și a unuia ieftin:

Eficiența unui aparat pentru detectarea cablajului ascuns nu se corelează întotdeauna cu prețul său. Cel mai important factor de care trebuie să țineți cont atunci când alegeți un aparat sunt caracteristicile obiectului direct de examinare. Iar în cazul incertitudinii acestuia, trebuie să discutați în magazin posibilitatea de a schimba detectorul cu un alt model.
