Cum să amenajați un scurgere pentru duș în podeaua băii: instrucțiuni pas cu pas pentru montaj

Cabinetele de duș și-au trăit momentul de popularitate și au început treptat să dispară din apartamentele și casele moderne. În locul lor vin zonele de duș simple ca construcție, dar excelente ca design, separate doar de un paravan semitransparent.

Unul dintre elementele importante ale amenajării fără cadă este scurgerea pentru duș în podea – sifonul. Acesta poate fi amenajat pe cont propriu, după ce v-ați familiarizat cu regulile de bază și ordinea efectuării lucrărilor de montaj.

Vă vom sfătui ce variantă de construcție a sifonului este mai bine să utilizați, cum să alegeți sifonul hidraulic și, de asemenea, vom descrie executarea pas cu pas a lucrărilor de amenajare a scurgerii și finisare a zonei de duș.

Cum să alegeți corect sifonul pentru duș

Cea mai simplă construcție a sifonului este un dispozitiv care colectează și evacuează apa din duș în conducta de canalizare. Materialul de fabricație este oțel inoxidabil, plastic ranforsat cu fibră de sticlă sau metaloplastic. Partea superioară este acoperită cu un capac decorativ, care are formă rotundă, pătrată sau dreptunghiulară.

Caracteristici constructive ale modelelor

La alegerea dispozitivului de scurgere, este important să țineți cont de construcția sa și de tipul sifonului – dispozitivul de scurgere depinde direct de tipul acestuia.

În magazinele de instalații sanitare sunt prezentate produse de trei tipuri:

• punctiforme – dispozitiv de colectare a apei de tip pâlnie;
• liniare – colectează apa într-un jgheab.

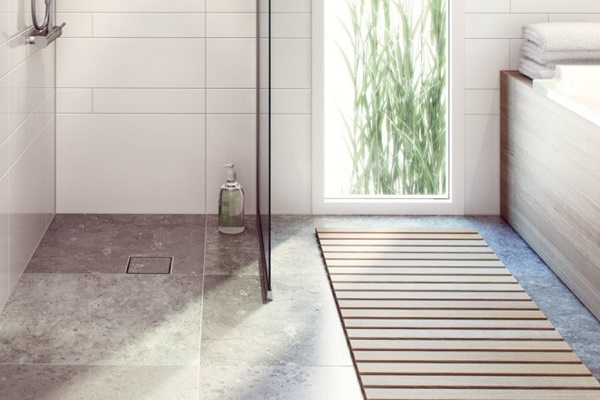

Colectoarele de apă punctiforme pentru sifoane sunt cel mai răspândit tip, ceea ce se explică ușor prin posibilitatea de a instala scurgerea în orice loc convenabil pe podea: în centru, lateral, în colț. Către punctul de colectare a apei din încăpere sau din zona de duș trebuie asigurată o pantă pentru evacuarea gravitațională a apei.

Soluțiile punctuale pot avea două variante de evacuare:

• verticală – evacuare orientată în jos; mai potrivite pentru case particulare;
• orizontală – evacuare care merge în lateral, acolo unde în apartamentele urbane sunt de obicei amplasate conductele de canalizare.

Se instalează în imediata apropiere a obiectului de captare a apei, de exemplu, de la capul de duș fixat staționar.

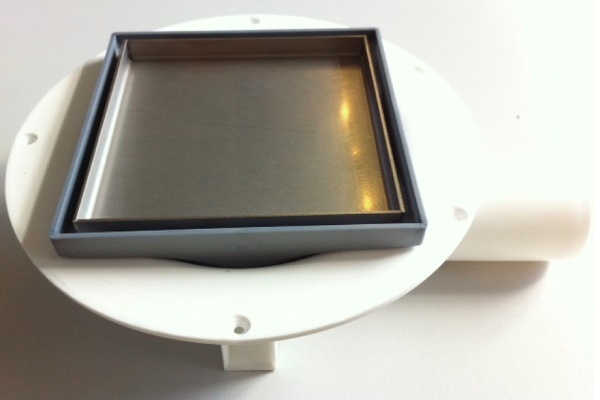

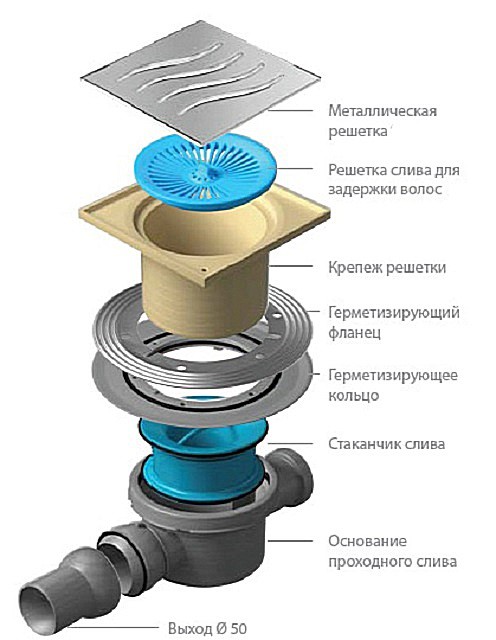

Construcția dispozitivului de scurgere punctual cu ieșire laterală de dimensiune standard de 50 mm pentru conectarea la canalizare. După asamblarea finală, sifonul, în funcție de model, are o înălțime de la 7 mm la 18 mm (+)

Dacă este important ca scurgerea să aibă o înălțime mică, este mai bine să acordați atenție, la alegere, modelelor cu pahar reglabil. Unele dintre ele pot fi reduse până la 2 cm.

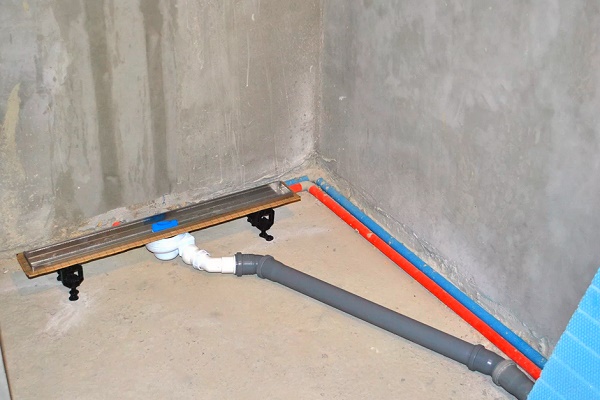

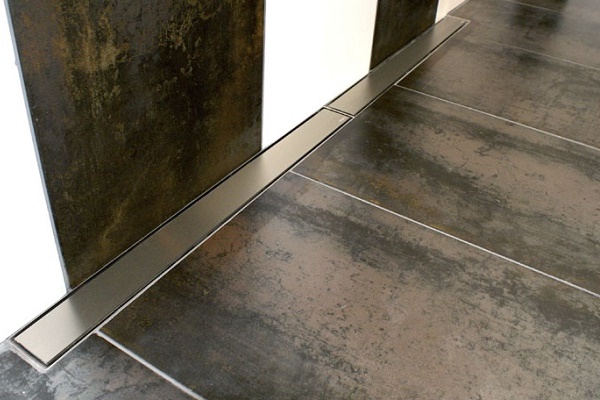

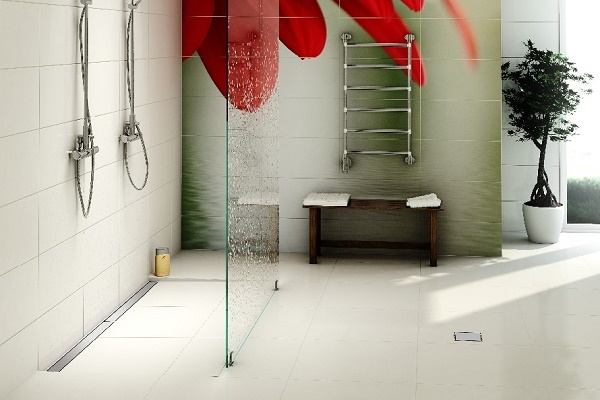

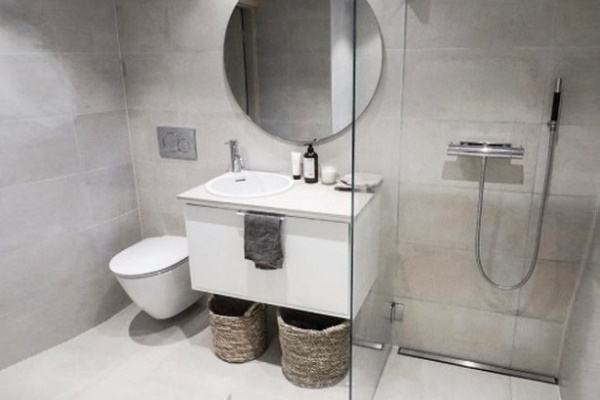

Sifonul liniar (canalul) are un aspect complet diferit. Datorită suprafeței de lucru mărite, are o capacitate de debit mai mare decât omoloagele punctuale. La tipul liniar aparțin atât cele montate pe perete, cât și cele amplasate în centrul încăperii, de exemplu, în spațiul de spălare al unei băi.

În consecință, la montarea atât a dispozitivului montat pe perete, cât și a celui amplasat în altă parte, este necesar să se organizeze o înclinare a suprafeței podelei într-o singură direcție. Este mult mai simplu să se organizeze o pantă spre unul dintre pereți decât să se construiască două planuri înclinate cu coborâre spre centru.

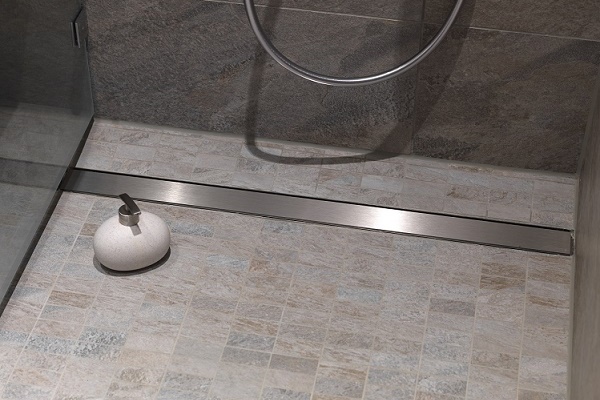

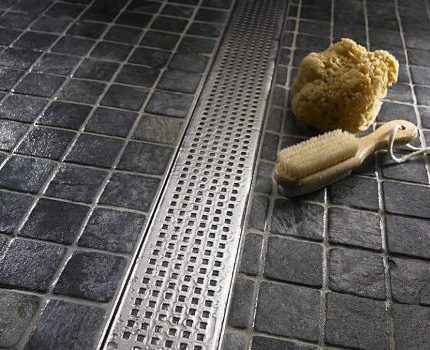

Placa decorativă a modelului liniar reprezintă un dreptunghi alungit din oțel inoxidabil, sub formă de grilă simplă sau cu model. Se instalează, la fel ca scurgerea punctiformă, la același nivel cu placa.

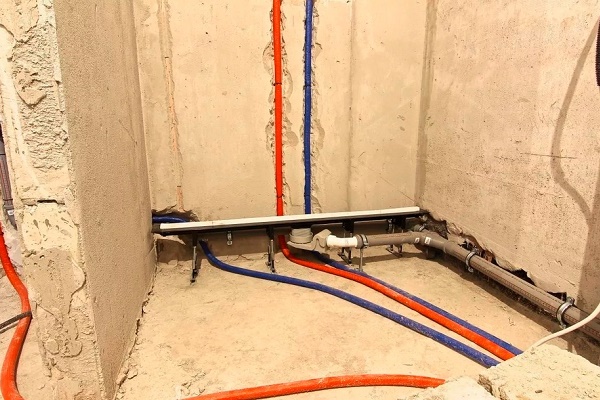

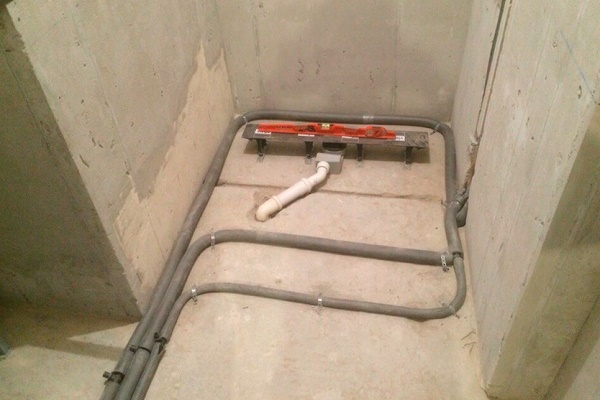

În gama de construcții liniare montate pe perete, există variante îmbunătățite, completate cu dispozitive pentru apa care stropește peretele. Un exemplu caracteristic este modificarea sifonului de pardoseală al cunoscutei companii Geberit, specializată în producția de obiecte sanitare cu instalații.

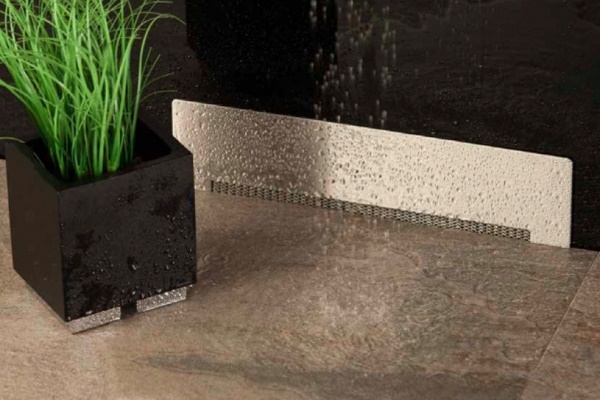

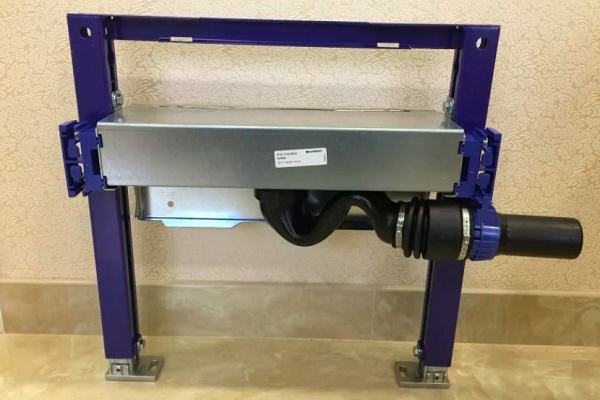

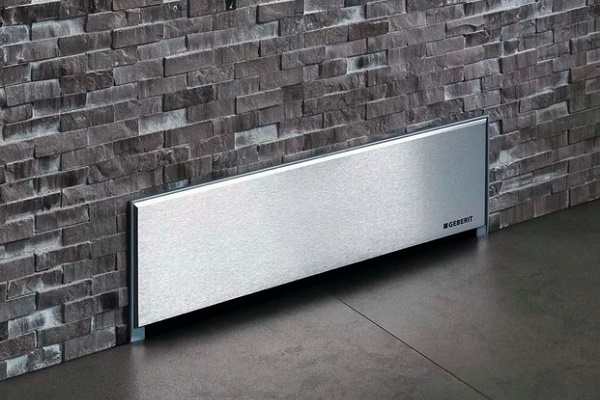

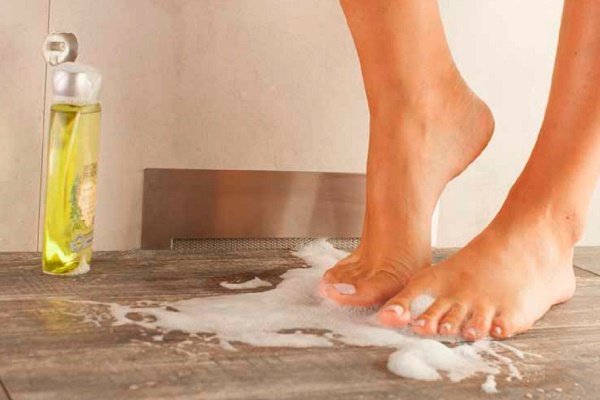

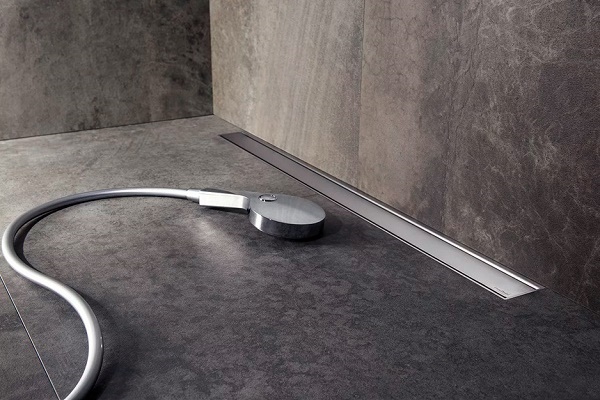

Scurgerea montată pe perete reprezintă, de asemenea, o instalație care se montează parțial în perete, parțial în podea. Instalarea unui sifon de pardoseală pe perete într-un apartament urban este o sarcină dificilă și ineficientă. În plus, are un cost ridicat, ceea ce este nepractic. Din aceste motive, proprietarii de case și apartamente aleg variante alternative – punctiforme și liniare.

La alegerea dispozitivului de scurgere, trebuie să luați în considerare următorii factori:

• posibilitățile fizice de instalare – dimensiunile;
• direcția conductei de canalizare;
• amplasarea zonei de duș;
• designul plăcilor.

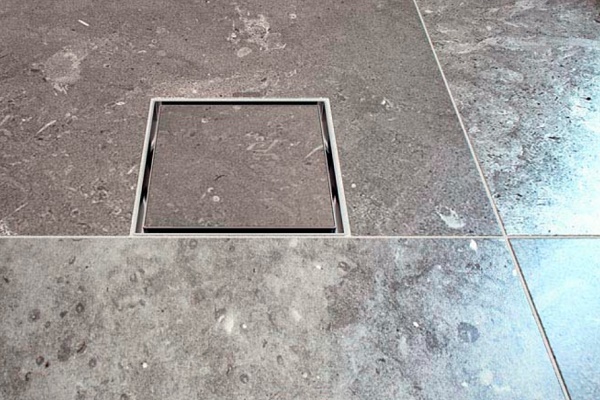

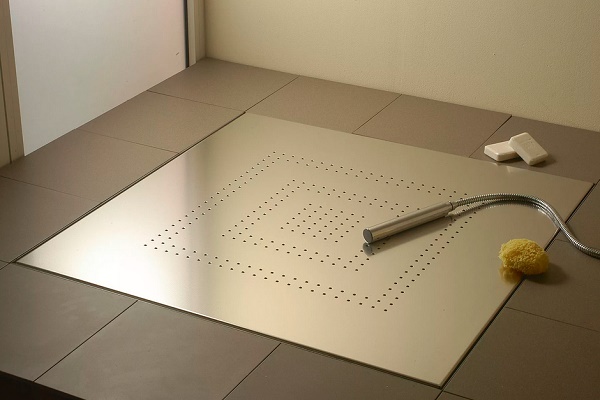

De asemenea, merită să rețineți că au apărut modele „sub plăci”. În locul unui grătar decorativ, în corpul sifonului se instalează un fragment din placa de pardoseală, iar pentru scurgerea apei sunt prevăzute orificii sub formă de fante la margini.

Scurgerea sifonului în interiorul zonei de duș trebuie să arate natural și armonios: să se potrivească cu designul elementelor sanitare și să nu atragă atenția.

Varietăți ale sifonului de protecție

Alegerea construcției sifonului de pardoseală depinde de regularitatea utilizării dușului. Dacă se planifică utilizarea zilnică a dușului, atunci șu un dispozitiv tradițional este potrivit. Sifonul de pardoseală de tip sifon este o porțiune curbată a țevii care reține mirosurile prin crearea unui obstacol de apă.

Cu toate acestea, o astfel de construcție ocupă mai mult spațiu, iar pentru unii acest lucru este inacceptabil. În plus, exustă întotdeauna riscul de uscare a sifonului în timpul unei absențe prelungite a locatarilor.

Din acest motiv, în modifcările moderne, producătorii instalează din ce în ce mai des un sifon «uscat», care poate fi cu membrană, cu pendul sau cu flotor.

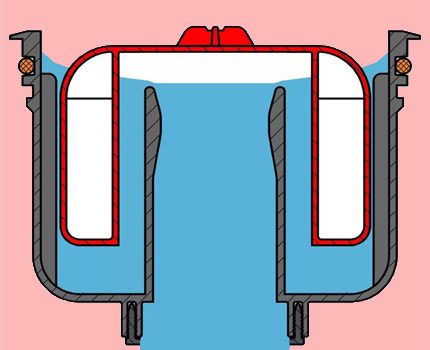

Schema dispozitivului «uscat» de tip flotor (flotorul este marcat cu roșu). Când fluxul de apă încetează, flotorul coboară în jos șu blochează orificiul, asigurând astfel protecția împotriva mirosurilor neplăcute.

Nu există o diferență fundamendală în funcționarea sifoanelor «uscate», așa că nu este necesar să vă concentrați asupra acestui aspect atunci când alegeti un sifon de pardoseală.

Instalarea scurgerii pentru amenajarea unui duș fără cadă tradițională include o serie de etape standard, dar destul de laborioase:

Instrucțiuni pentru instalarea scurgerii

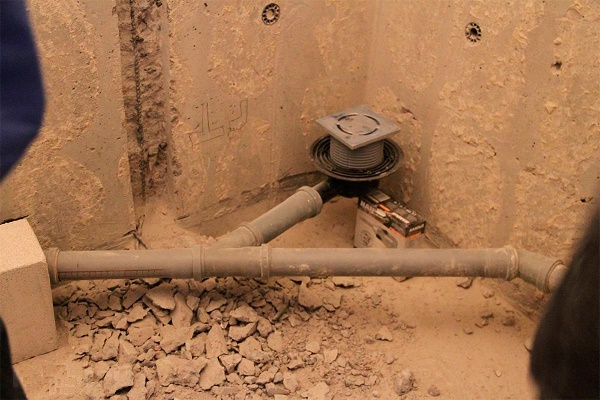

Ca exemlu de instalare a sifonului de pardoseală, vom lua un dispozitiv punctual cu evacure oriz ontală, care este cel mai ușor de conectat la coloana de canalizare. Locația de montare nu are o importanță deosebită, la dorință, puteți să o realzați în centru, într-un colț sau lângă perete.

Pasul #1 – pregătirea uneltelor și materialelor

Pentru încput, pregătim proiectul – o schemă aproximativă a felului în care va arăta sistemul de scurgere după instalare.

Este important să stabiliți ce materiale vor fi implicate în montaj, pentru a le achiziționa din timp.

Cel mai adesea, acesta este următorul set:

• foi de polistiren expandat – sunt dense, ușoare șu rezistente;
• amestec uscat de ciment;
• mastic ituminos polimeric pentru idroizolație;
• bandă de dilatare;
• etanșant;
• adeziv pentru plăci;
• chit pentru plăci.

Plăcile trebuie să fie antiderapante și, în mod ideal, aceleași ca în toată baia. Pentru a face calcule precise, trebuie să urmați recomandările producătorilor.

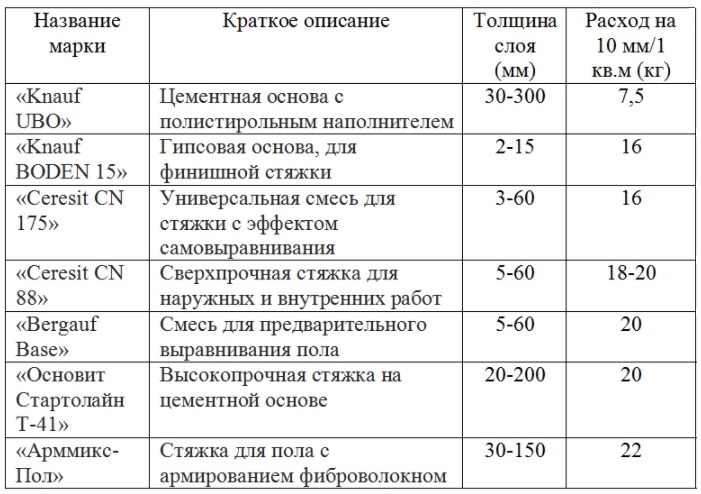

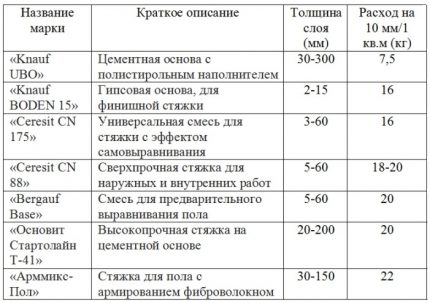

Tabelul centralizat al consumului de amestec uscat de diferite mărci. De exemplu, pentru fiecare 1 m² de șapă cu grosimea de 50 mm vor fi necesare 37,5 kg de amestec «Knauf Ubo» sau 80 kg de amestec «CeresitSN175» (+)

Dintre etanșanți, este mai bine să preferați compușii siliconici impermeabili, destinați pentru lucrări în băi, de exemplu, etanșanții sanitari KWIK SEAL, Ceresit, UNIPAK.

Pentru montarea sistemului de scurgere nu vor fi necesare unelte speciale, iar pentru realizarea șapei și montarea plăcilor sunt necesare recipiente pentru soluții, un burghiu cu accesoriu mixer, spatule, mistrii, nivel cu laser sau cu bulă de aer (primul fiind preferabil), instrumente de marcare.

Pasul #2 – alegerea locului pentru sifon

Locul de instalare al sifonului de pardoseală este mai bine să fie stabilit din timp, dar deseori ajustările au loc în timpul lucrărilor. De exemplu, după îndepărtarea plăcilor vechi și a șapei, se constată că trebuie schimbată distribuția țevilor de canalizare.

În consecință, trebuie să mutați «pe parcurs» locul de montare a sifonului. Cu cât este mai aproape de comunicațiile de canalizare, cu atât mai bine are loc scurgerea apei și cu atât mai puține piese sunt necesare pentru asamblarea sistemului.

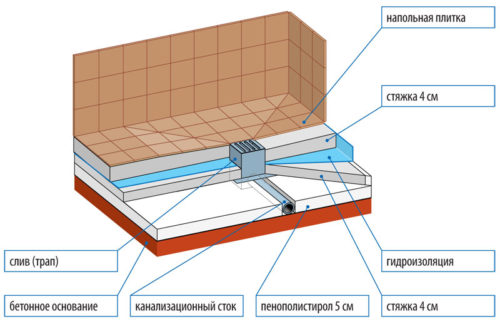

Schema care dezvăluie cel mai complet principiile de montare a construcției de scurgere. Gradul ridicat de etanșeitate se datorează utilizării a 2 straturi de șapă (brută și de nivelare) și a hidroizolației plasate între ele (+)

Adesea, locul de amplasare al scurgerii este ales în funcție de forma capacului decorativ al sifonului. De exemplu, cel pătrat se instalează în mijloc, iar cel liniar – lateral, de-a lungul peretelui.

Dacă s-a decis să se aleagă pentru montarea dispozitivului un colț adiacent peretelui (ceea ce se explică prin apropierea de canalizare), ar trebui să vă uitați la modelele de colț.

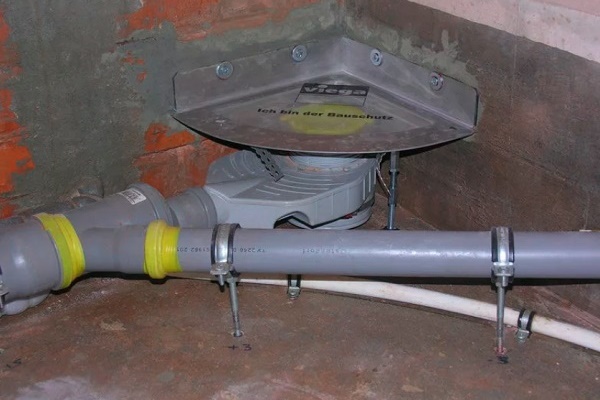

Pasul #3 – asamblarea și instalarea sifonului

La momentul începerii asamblării, este necesar să eliberați complet podeaua și pereții băii de construcțiile vechi – să îndepărtați plăcile, tencuiala veche și șapa.

Pentru lucrări cu praf și murdărie, veți avea nevoie de un perforator, un burghiu și o daltă. Dar dacă baza de beton și pereții sunt pregătite în prealabil (curățate, amorsate, acoperite cu mastic hidroizolant), puteți trece la asamblare.

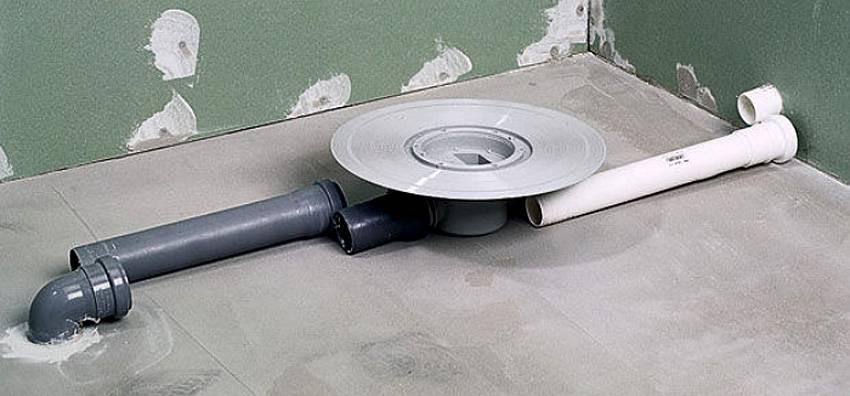

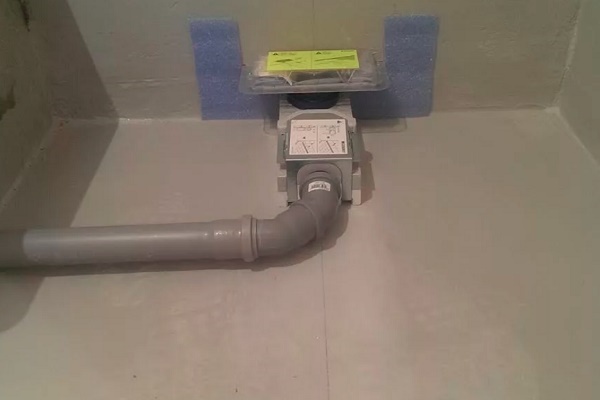

Asamblarea elementelor sifonului o efectuăm strict conform instrucțiunilor producătorului. Conectarea dispozitivului la canalizare o realizăm cu ajutorul fittingurilor din PVC, drepte sau cu un unghi de 45 de grade

Pentru o conexiune mai rezistentă și etanșă a elementelor sistemului de scurgere, folosim etanșant sanitar – țevile vor fi încastrate în podea, deci nu are sens să lăsăm îmbinări demontabile.

Măsurătorile trapului asamblat se efectuează obligatoriu în înălțime – grosimea straturilor de șapă și de izolație depinde de dimensiunile acestuia. Nu trebuie uitat că pentru stratul final, format din plăci ceramice și adeziv, este necesară și o rezervă.

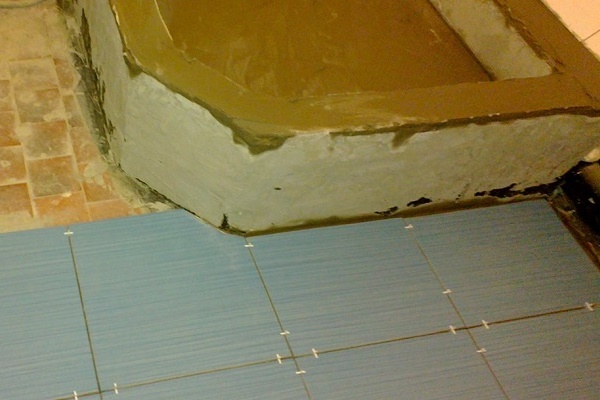

Pasul #4 – instalarea marginilor podiumului

La executarea șapei, se va obține, într-un fel sau altul, o înălțare a zonei de duș față de restul podelei. Doar dacă nu apare dorința de a ridica podeaua întregii băi la nivelul trapului.

Panta șapei va asigura direcționarea scurgerii apei spre trap, totuși, pentru a menține restul podelei în stare uscată, marginile podiumului sunt încadrate cu borduri joase.

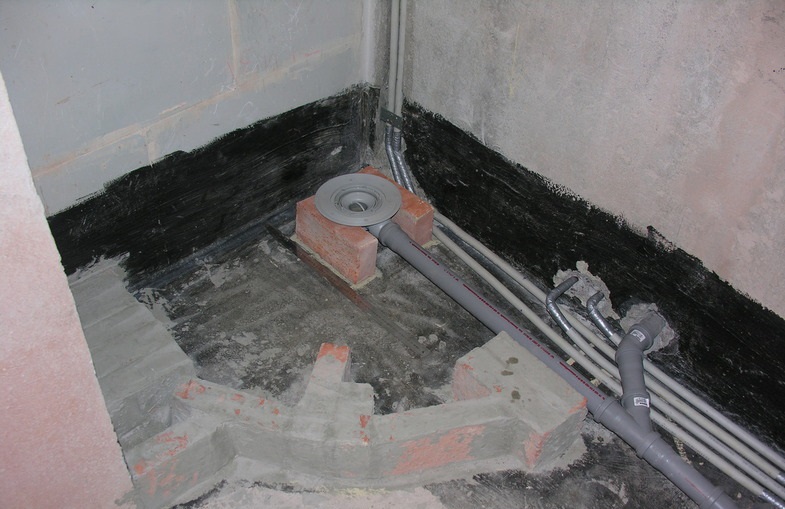

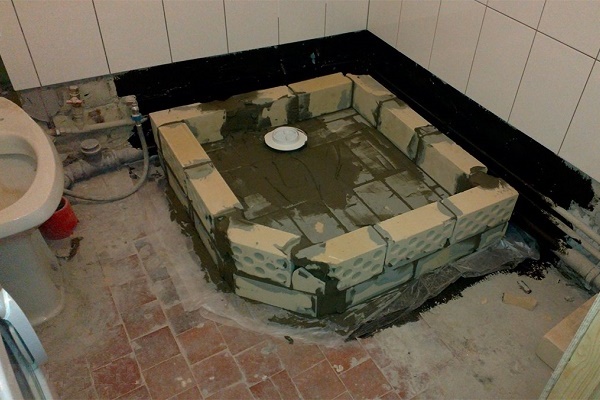

Pentru construirea bordurii, cărămida ceramică roșie este perfectă. Pentru ca structura să fie stabilă și rezistentă, pe partea interioară, zidăria poate fi armată cu bare metalice sau scoabe

După aceasta, executăm șapa brută, dar mai întâi așezăm o membrană de hidroizolație. În locul acesteia, se poate folosi o mastic polimer-bitum, cu care ungem cu atenție toate colțurile, îmbinările, conexiunile și bordura pe ambele părți – interioară și exterioară.

Veghem ca suprafața superioară a bordurii să fie cu aproximativ 1,5-2 cm deasupra nivelului trapului. În același timp, verificăm dacă panta țevii de canalizare de evacuare nu s-a modificat (2 cm la fiecare metru). Partea superioară a trapului, dimpotrivă, trebuie să fie amplasată strict orizontal.

Pasul #6 – ordinea executării șapei

Această etapă este considerată cea mai responsabilă, deoarece de ea depinde dacă apa se va scurge în direcția corectă spre scurgere. În primul rând, așezăm un suport din polistiren expandat extrudat, fiind potrivite plăcile “Penoplex”.

Acest material îndeplinește mai multe funcții simultan:

• rolul termo- și fonoizolant al materialului – face cabina mai caloriferă și absoarbe parțial zgomotul apei în cădere;
• ușurează greutatea construcției, ceea ce este esențial în condițiile unui bloc de apartamente;
• protejează trapul și elementele de comunicații din PVC de presiunea mecanică;
• permite economisirea de mortar de ciment.

Pentru lucrările de montaj, este potrivit polistirenul expandat extrudat de marca C31 sau C35 (cu antipirene). În comerț există plăci de la 30 mm grosime, dar pentru podiumul de duș este mai bine să se ia 50-60 mm. O placă mare se taie în fragmente separate, care se așează în jurul construcției dispozitivului de scurgere, ca în fotografia următoare.

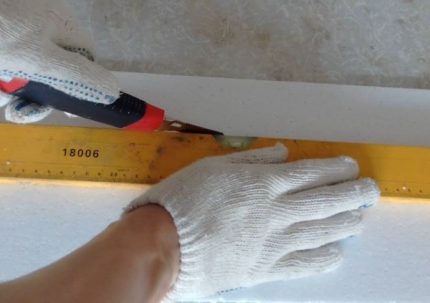

Pentru tăierea plăcilor în bucăți se folosește de obicei un cuțit de construcție. Calculați dimensiunea fragmentelor astfel încât, la montare, să rămână interstiții mici între ele

După hidroizolație și montarea plăcilor de polistiren expandat, trecem la realizarea șapei brute. Mai întâi, de-a lungul pereților, fixăm banda amortizoare – o alternativă pentru rosturile de dilatație. Este mai bine să folosiți o bandă autocolantă, pentru fixarea căreia nu sunt necesare elemente de prindere suplimentare sau eforturi deosebite.

Apoi pregătim mortarul, utilizând proporțiile de apă și amestec uscat recomandate de producător. Pentru aceasta, veți avea nevoie de un recipient mic (găleată, castron adânc) și de un burghiu cu accesoriu.

Pentru a economisi material, nu este necesar să diluați amestecul în exces – este mai bine să pregătiți de mai multe ori o cantitate mică.

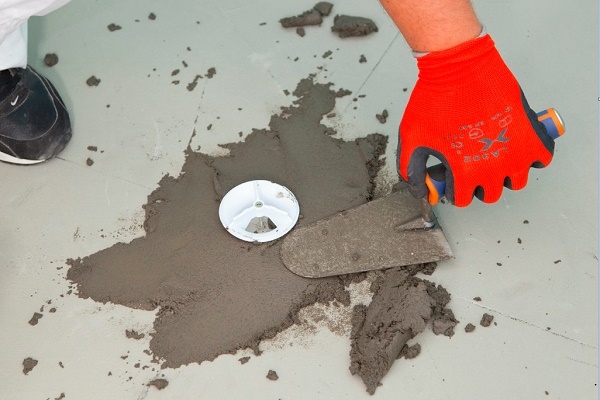

Umplem uniform cu amestec de ciment spațiul dintre plăcile de polistiren expandat și țevi, având grijă să nu deplasăm sifonul și utilitățile. Pentru întărirea bazei și prevenirea fisurării șapei, este recomandabil să așezați o plasă de armare.

La turnarea șapei, nu lăsați locuri goale. Construcția sifonului trebuie să fie complet imersată în mortar, cu excepția flanșei și a părții superioare de care se fixează grătarul decorativ. Suprafața șapei se nivelează cu o șipcă lungă cu margini drepte – o regulă.

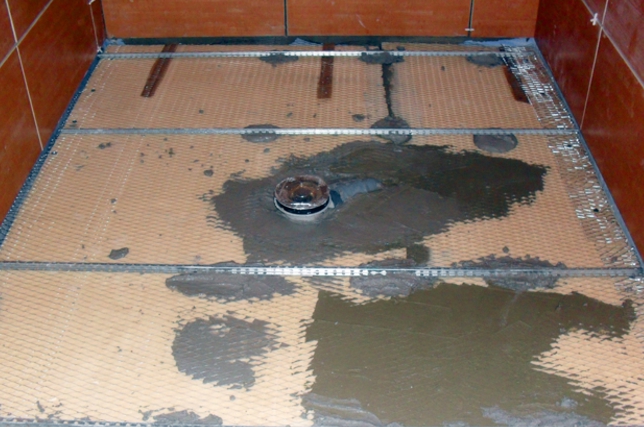

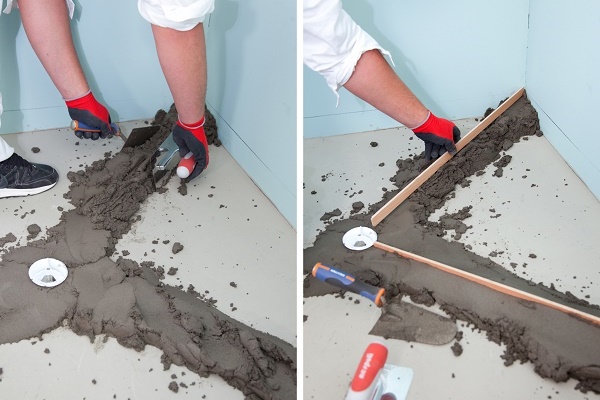

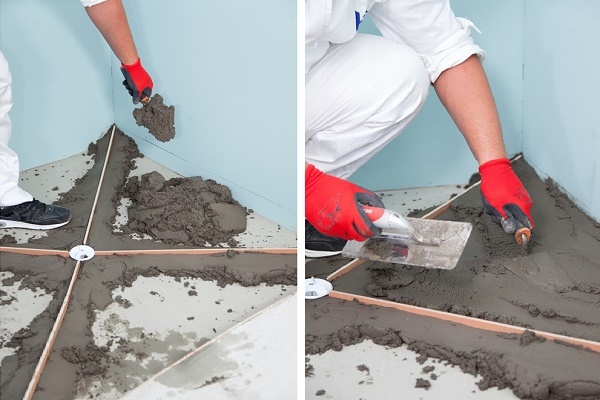

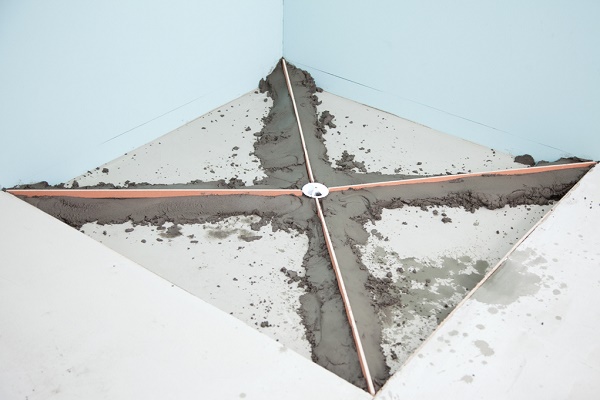

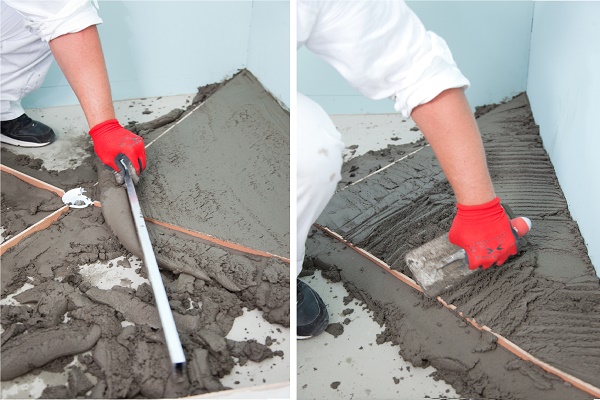

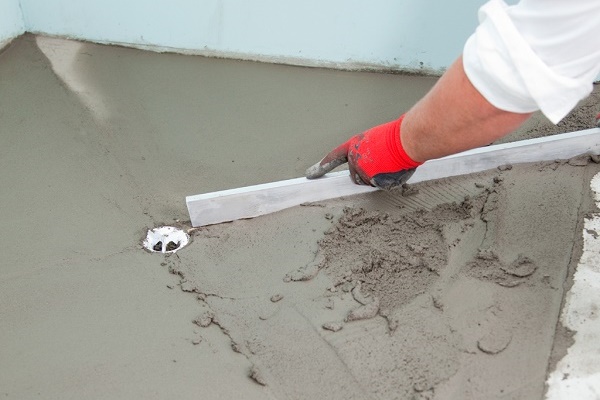

Pentru a respecta înclinarea necesară spre scurgere, se poate utiliza un sistem de balize, instalându-le cu ajutorul unei nivele sau al unui nivelator. Următoarea selecție de fotografii vă va familiariza cu tehnologia realizării pantei:

Producătorii responsabili oferă, împreună cu sifonul, posibilitatea de a achiziționa un cadru pentru realizarea șapei. Acesta este un sistem de șipci ușoare cu înălțime descrescătoare în zona de montare a sifonului.

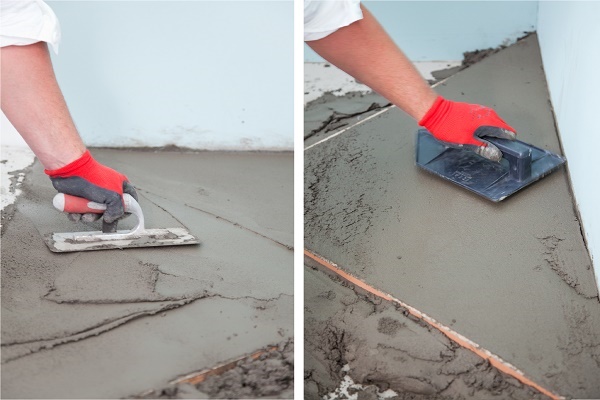

Dezavantajul mortarelor de ciment este că au nevoie de timp pentru uscarea completă. Așteptăm până când șapa se „coace” complet (timpul de uscare orientativ poate fi găsit în instrucțiuni), punem un alt strat de impermeabilizare, apoi executăm șapa finită.

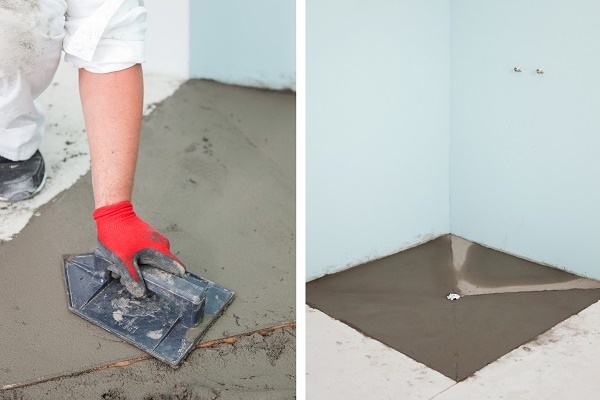

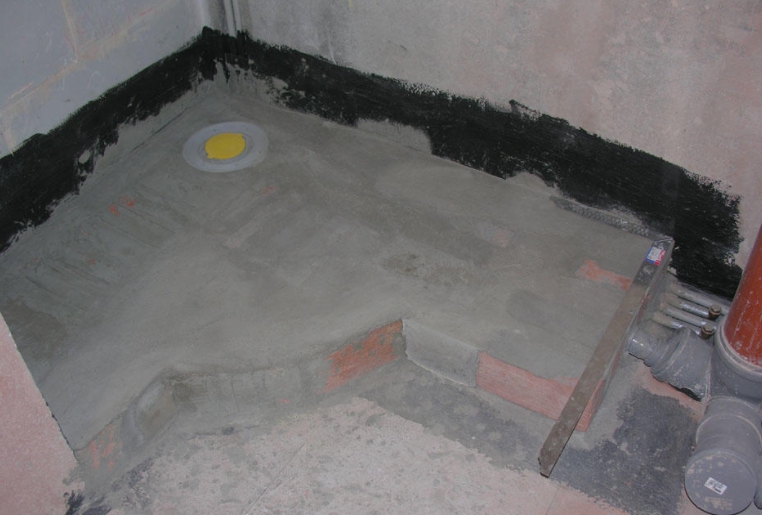

După realizarea șapei finite, tava trebuie să arate ca în această fotografie: suprafață nivelată, cu o ușoară înclinare spre sifonul instalat lângă perete.

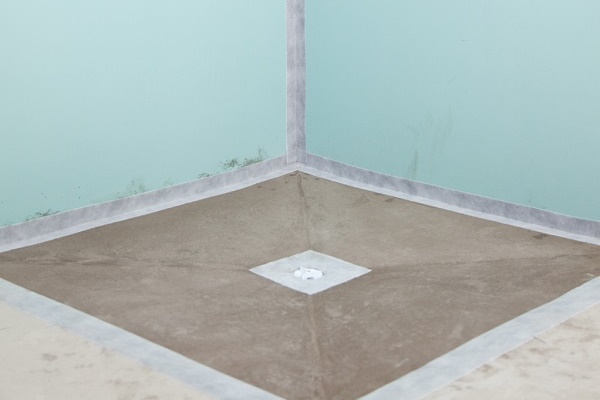

Când stratul este complet uscat, se poate trece la impermeabilizare și montarea plăcilor ceramice sau a mozaicului.

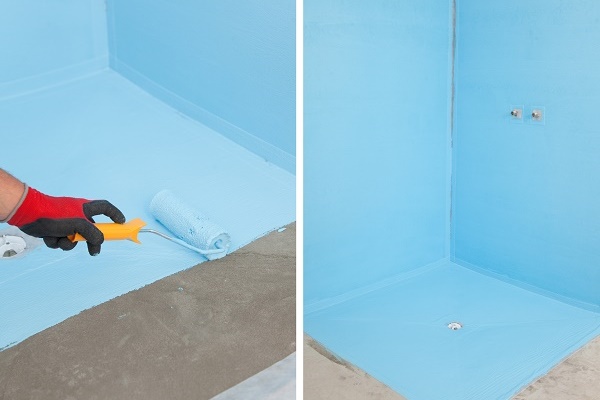

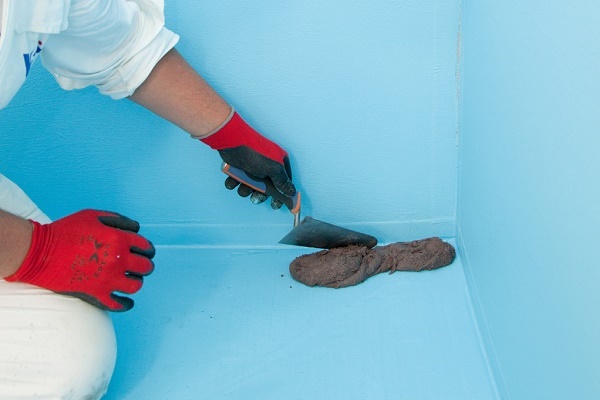

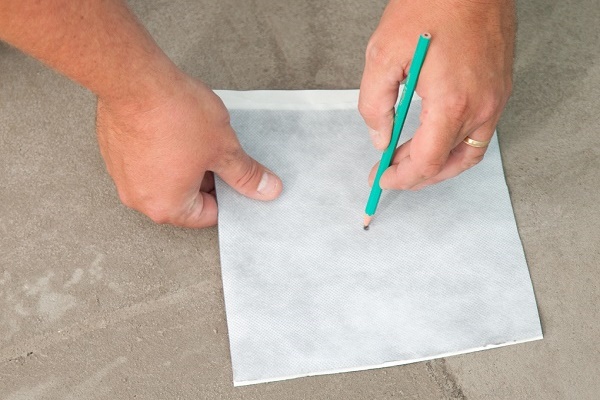

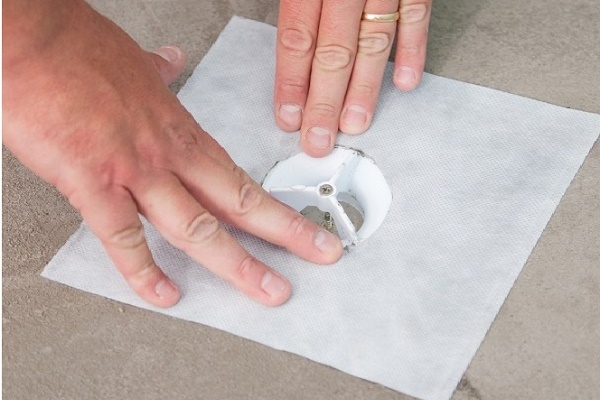

Protecția bazei podelei împotriva pătrunderii apei se realizează în următoarea ordine:

Pasul #7 – așezarea plăcilor ținând cont de scurgere

Aspectul zonei de duș poate fi ușor stricat dacă nu se coordonează instalarea sifonului cu montarea plăcilor. Se poate întâmpla ca, chiar dacă veți așeza plăcile de la scurgere, locurile de-a lungul pereților să fie acoperite cu fragmente.

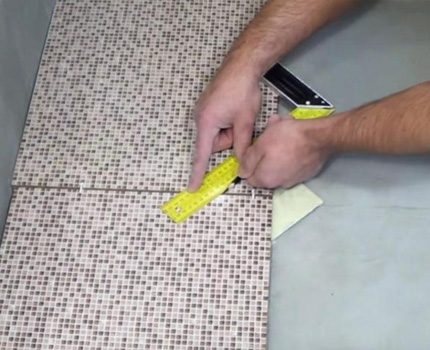

Începând placarea de la pereți, se poate ajunge „strâmb” la sifon. Cum procedează profesioniștii? Ei creează în prealabil un model al șapei și aleg locul de instalare a scurgerii astfel încât să fie cât mai puține tăieturi la îmbinări.

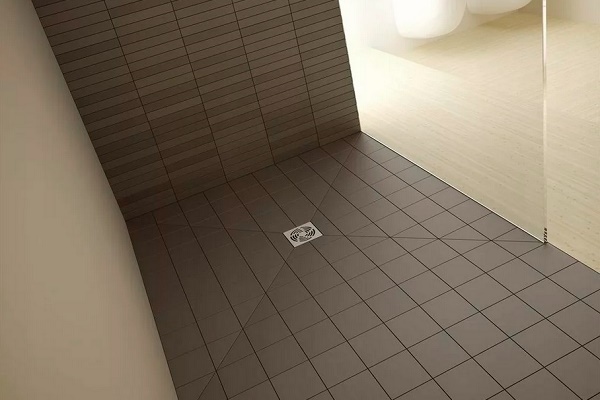

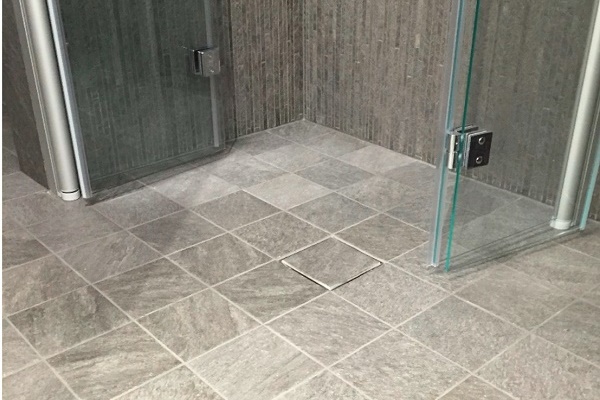

Una dintre variantele reușite este montarea sifonului la intersecția a patru plăci, dar nu drept, ci pe diagonală. Astfel, este ușor să tăiați placa și să o ajustați la dimensiunile găurii.

Apoi procedăm conform tehnologiei standard: diluăm adezivul, îl aplicăm pe podea și așezăm pe rând plăcile. Ce facem dacă panta șapei nu este calculată dinainte? Înainte de începerea procesului de lipire, finisorii așează toate plăcile și marchează pe pereți nivelul stratului final astfel încât să se mențină înclinarea spre sifon.

Apoi, în timpul montajului pe adeziv, pur și simplu urmăresc marcajele de pe pereți. Va rezulta că pe o parte stratul de adeziv va fi gros, iar pe partea sifonului – minim.

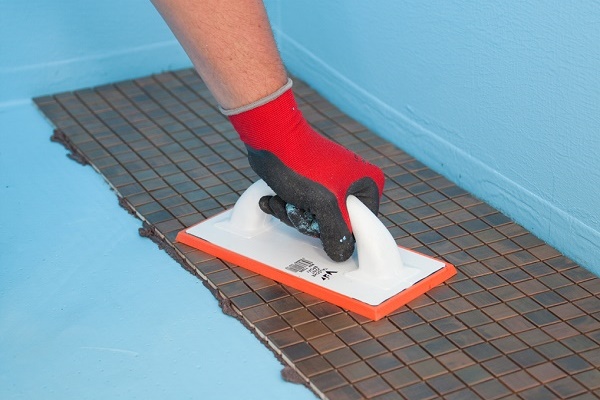

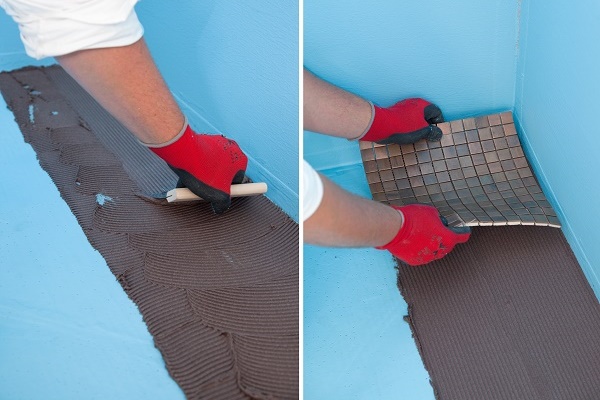

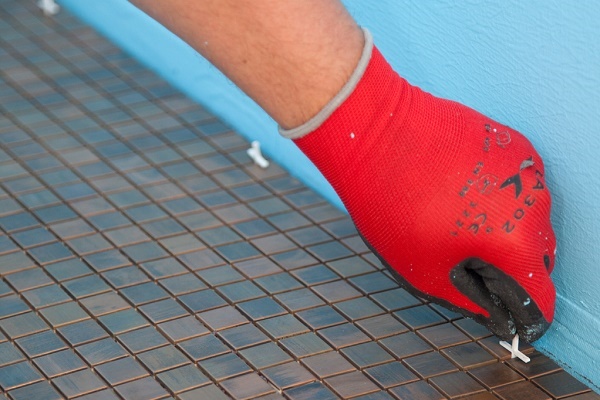

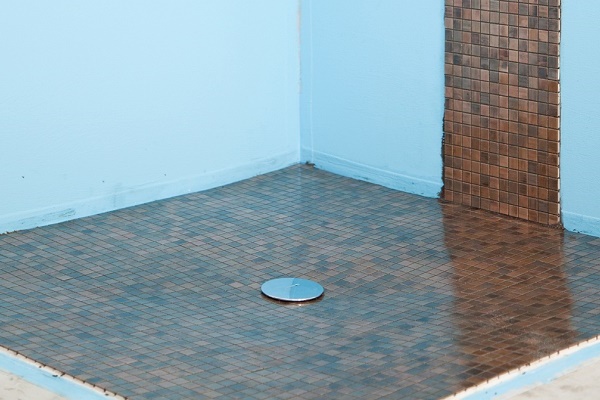

Pașii montării mozaicului pe podeaua dușului sunt prezentați în galeria următoare:

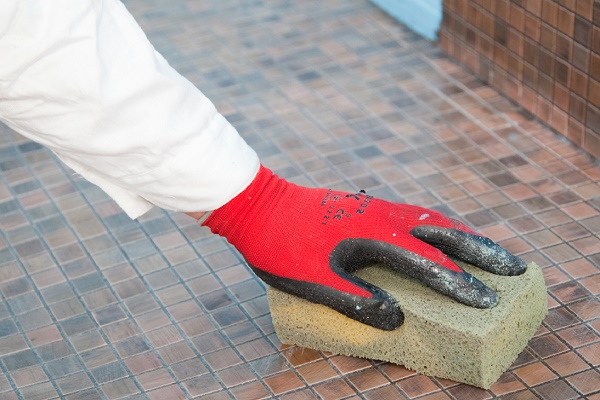

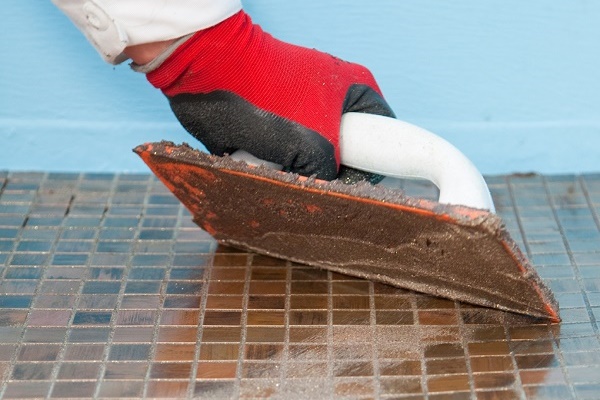

Când lucrările de placare cu plăci sunt finalizate, este necesar să se trateze rosturile. Pentru aceasta, mai întâi le curățăm de adeziv, apoi efectuăm chituirea cu o spatulă de cauciuc.

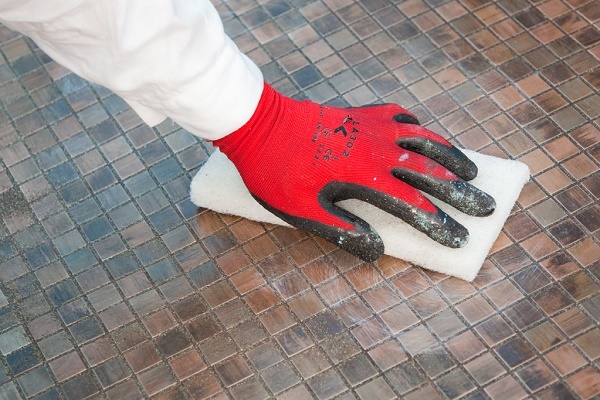

După 15 minute, îndepărtăm resturile de chit de pe plăci și nu atingem placarea timp de aproximativ 24 de ore. Astfel, finisarea scurgerii în podeaua băii sau a dușului este complet finalizată.

Instrucțiuni detaliate pentru construirea unui bazin de duș din plăci sunt prezentate în acest articol.

Concluzii și material video util pe această temă

O bază teoretică bună este cheia aplicării productive a cunoștințelor în practică, însă nimic nu este mai valoros decât sfaturile meșterilor experimentați.

Cum se face șapa pe balize:

Prezentarea scurgerii Alcaplast cu două sifoane de etanșare:

Sfaturi utile pentru instalarea plăcilor în duș:

De ce instalarea scurgerii este treaba faianțarului:

Instalarea dispozitivului de scurgere în duș pare simplă și care nu necesită calificare doar la prima vedere. Dacă vă străduiți, puteți asambla corect sifonul pe cont propriu. Însă lucrările de realizare a șapei și de montare a plăcilor fără experiență pot anula toate eforturile.

Pentru a economisi pe munca profesioniștilor, puteți efectua o parte din lucrări pe cont propriu, iar etapele mai complexe le puteți încredința meșterilor experimentați.

Aveți abilități practice de amenajare a scurgerii pentru un bazin de duș? Împărtășiți cunoștințele acumulate, adresați întrebări pe această temă și atașați fotografii ale construcțiilor dumneavoastră. Formularul pentru comentarii se află mai jos.
