Scheme de conectare a încălzitorului de apă la rețeaua de apă: cum să evitați greșelile la montarea boilerului

Instalarea unui încălzitor de apă va asigura proprietarii de case de la țară cu apă caldă, va spori confortul apartamentelor din fondul vechi de locuințe, de tipul hrușciovkelor și căminelor micilor familii. Aparatul neobosit va pregăti și furniza cu sârguință apa la robinete, pentru ca stăpânii să se bucure de beneficiile civilizației.

Așa va fi dacă schemele de conectare a boilerului la conducta de apă au fost respectate cu exactitate, sunteți de acord? Răspunsuri complete la o gamă largă de întrebări care apar înainte de instalarea încălzitoarelor de apă și în procesul de integrare a acestora în rețeaua de comunicații veți găsi pe site-ul nostru.

Informația veridică va fi utilă meșterilor amatori care doresc să efectueze instalarea personal. Ea este necesară și clienților serviciilor de instalații sanitare, pentru a verifica calitatea executării lucrării.

În articol sunt descrise în detaliu tipurile de încălzitoare de apă, sunt indicate diferențele lor constructive, este specificată particularitatea conectării. Sunt oferite sfaturi valoroase care garantează funcționarea ideală a echipamentului după instalare. Caracterul informativ al materialului propus este completat excelent de imagini foto și recomandări video.

Tipuri de încălzitoare de apă menajere

Particularitățile conectării încălzitoarelor menajere sunt direct legate de tipurile de dispozitive, parametrii lor tehnici, dimensiunile de gabarit.

Tradițional, în practica casnică se aplică două tipuri de încălzitoare:

1. De acumulare.
2. Instantanee.

Ambele tipuri de sisteme de boilere se deosebesc unul de celălalt prin tehnologia de încălzire.

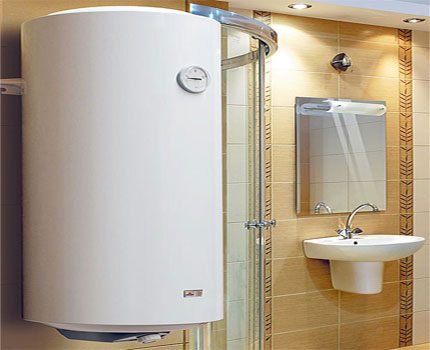

Aparat de tip acumulare, dotat cu un încălzitor electric (TEN). Un astfel de echipament se aplică cel mai des în sfera menajeră. Poate fi montat direct în baie, dacă dimensiunile de gabarit permit.

Încălzitoarele de acumulare colectează apa rece într-un rezervor, o încălzesc și apoi o evacuează la punctul de consum.

Aparatele instantanee realizează încălzirea direct în timpul curgerii apei reci în contact cu elementul de încălzire, fără acumularea lichidului într-un rezervor de stocare.

Consumatorii din sfera menajeră aplică în principal sisteme de boilere de acumulare. O prezentare comparativă a ambelor tipuri de încălzitoare de apă este oferită în acest articol.

Dispozitivul tehnic al boilerului de acumulare

Sistemul de încălzire a apei de tip acumulare, boilerele, într-o formă schematică simplificată, reprezintă un recipient echipat cu elemente electrice de încălzire (TEN) sau schimbătoare de căldură lichide. Vasul de acumulare are linii de conducte pentru alimentarea cu apă rece și ieșirea apei calde.

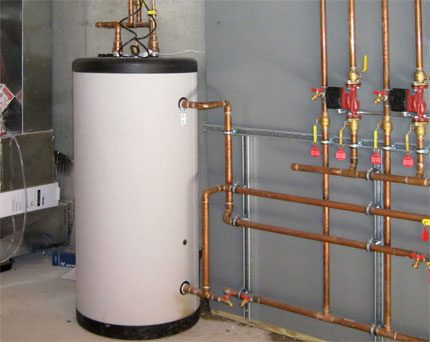

O construcție mai puternică și mai voluminoasă – instalația de încălzire indirectă. Este clar că sursa de energie de încălzire în acest caz este apa care provine din sistemul de încălzire. Cu toate acestea, la dorință, există posibilitatea de a conecta încălzirea electrică.

Construcțiile boilerelor cu încălzire indirectă sunt dotate suplimentar cu o zonă de lucru a agentului termic și cu linii de conectare la încălzire.

Orice sistem modern, indiferent de particularitățile constructive, este dotat cu automatizare, datorită căreia se realizează reglarea temperaturii de încălzire a apei și funcționarea sistemului în ansamblu.

Execuția constructivă a aparatelor de încălzire

Există construcții de boilere de acumulare destinate montajului vertical (pe perete) și orizontal (pe podea). Desigur, în fiecare caz particular de utilizare a unora sau altora dintre boilere, există particularități de montaj specifice.

Astfel, dacă se preconizează montajul pe perete al dispozitivului de încălzire a apei, este necesar un calcul preliminar al sarcinii și compararea rezultatelor obținute cu parametrii constructivi ai peretelui încăperii pe care trebuie montat aparatul.

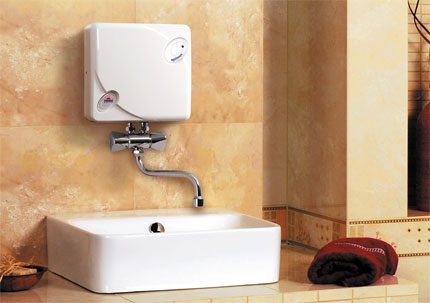

În ultimul timp, încălzitoarele de apă instantanee câștigă rapid popularitate. Utilizatorii sunt atrași de dimensiunile lor reduse, posibilitatea unei instalări simplificate și ușoare. Pentru nevoi mici de consum de apă, sunt aparate cu adevărat convenabile.

Instalarea echipamentului fără calcule de sarcină riscă să se transforme într-o eroare fatală de montaj, atunci când boilerul plin poate pur și simplu să cadă împreună cu peretele subțire pe care a fost montat.

Conform instrucțiunilor pentru echipament, sarcina trebuie calculată ținând cont de greutatea de patru ori a sistemului de boiler.

Prin urmare, dacă structura peretelui portant este evident slabă, schema încălzitorului de apă trebuie completată nu numai cu linii de conectare la rețeaua de apă și la agentul termic, ci și cu suporturi ranforsate – elemente de fixare traversante.

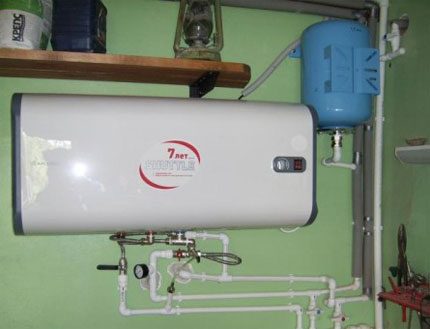

Instalație de boiler orizontală, utilizată pentru obținerea locală a apei calde menajere. Aici este prevăzută și încălzirea electrică, iar în această variantă de montaj este instalat un vas de expansiune, ceea ce este o soluție corectă.

În schemele clasice de conectare a boilerelor de montaj pe perete, fitingurile de alimentare/evacuare a apei ale aparatelor de încălzire sunt marcate cu culoarea corespunzătoare – albastru/roșu.

Scheme de montaj și soluții

Conectarea dispozitivului de încălzire la alimentarea centralizată se poate face printr-una din două metode: prin grupul de siguranță sau direct.

Grupul de siguranță constă din următoarele elemente:

• robinet de secționare;
• clapetă de reținere;
• supapă de siguranță;
• vas de expansiune.

Varianta nr. 1. Prezența grupului de siguranță se aplică în mod tradițional la instalațiile de cazane cu încălzire indirectă, precum și atunci când presiunea sistemului centralizat depășește parametrul limită al presiunii de lucru a cazanului.

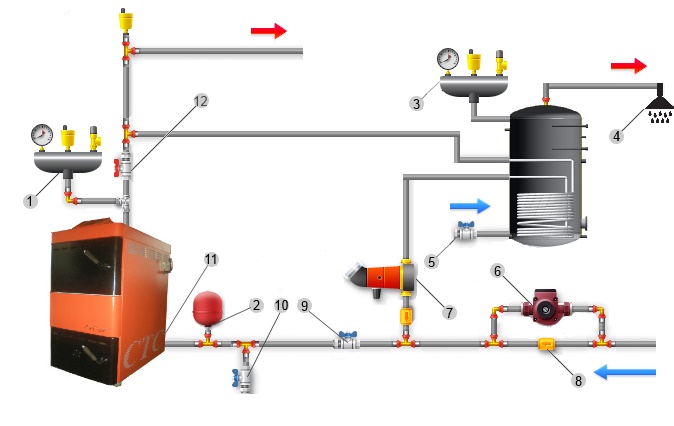

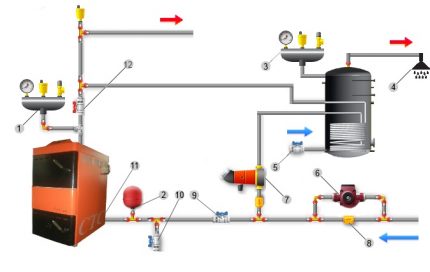

Schema clasică a echipamentului de încălzire indirectă. Se folosesc două grupuri de siguranță: 1 – grupul de siguranță al cazanului; 2 – vas de expansiune; 3 – grupul de siguranță al cazanului; 6 – pompă de circulație a încălzirii; 7 – pompă de circulație a cazanului (+)

Varianta nr. 2. Conexiunea directă se aplică de obicei echipamentelor de capacitate mică, cu principiu de funcționare prin curgere. Conexiunea directă este permisă și în condiții de presiuni mai mici și stabile ale alimentării centralizate cu apă. Schema de montaj implică în orice caz instalarea robinetelor de închidere.

Pentru a putea efectua conservarea și repararea echipamentului de încălzire a apei, acesta este dotat cu armături de închidere la intrarea și ieșirea din sistem (+)

Criterii pentru instalarea corectă a echipamentelor

Printre principalele aspecte ale montajului asupra cărora trebuie să se atragă atenția pentru a nu face greșeli se numără corespondența diametrelor conductelor față de racordurile de intrare, precum și secțiunea cablului care alimentează încălzitorul electric al cazanului.

Diametrul țevilor de alimentare trebuie să asigure un debit liber al apei pe liniile de intrare/ieșire. Prin urmare, un diametru mai mare al furtunurilor cu adaptare la dimensiunea racordurilor este încă acceptabil, dar o secțiune a conductelor mai mică decât țevile de intrare ale cazanului este deja considerată o eroare gravă.

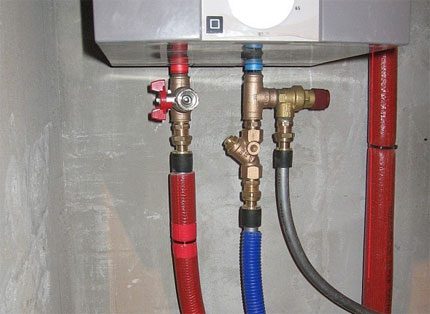

Un exemplu elocvent de dotare a instalației de cazan electric cu toate armăturile necesare. Aici trebuie remarcată izolarea realizată calitativ (fără erori) a tuturor liniilor de alimentare și de evacuare.

În ceea ce privește secțiunea cablului de alimentare, situația este similară. Nu este interzisă utilizarea unui cablu cu secțiune mai mare, dar utilizarea unui cablu cu secțiune mai mică este strict interzisă.

Este adevărat că un cablu cu secțiune mai mare decât cea standard creează dificultăți la așezarea în canale, ocupând mai mult spațiu liber. Aici pare logică o selecție exactă a secțiunii cablului în funcție de curentul de sarcină.

Priza de alimentare este de obicei montată direct lângă aparat. Înălțimea de montare a prizei față de nivelul podelei nu este mai mică de 1,5 m. Cazanele de uz casnic sunt proiectate pentru alimentare cu curent alternativ monofazat de 220-250 V. Sarcina de curent, de regulă, nu este mai mică de 10 A.

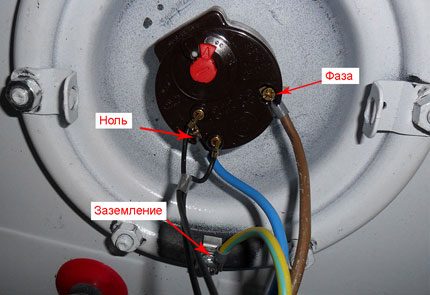

Conectarea sistemului boilerului conform schemei electrice. Această variantă de conexiuni poate fi considerată realizată fără erori. Secțiunea conductorului corespunde celei specificate în documentație, circuitul de împământare este prezent.

Valoarea exactă este determinată de puterea încălzitorului și este indicată în documentația tehnică. Exact pentru valoarea de curent indicată trebuie selectat întrerupătorul automat.

De exemplu, pentru încălzitoarele instantanee sunt relevante următoarele standarde de declanșare a curentului pentru întrerupătoare (tabel):

De regulă, toți parametrii necesari ai conexiunilor sunt specificați în instrucțiunile boilerului. Manualul de utilizare explică cu exactitate toate aspectele instalării. De aceea, documentele incluse în pachetul aparatului se recomandă a fi studiate cu atenție înainte de instalare.

Unele particularități ale schemei de alimentare cu apă

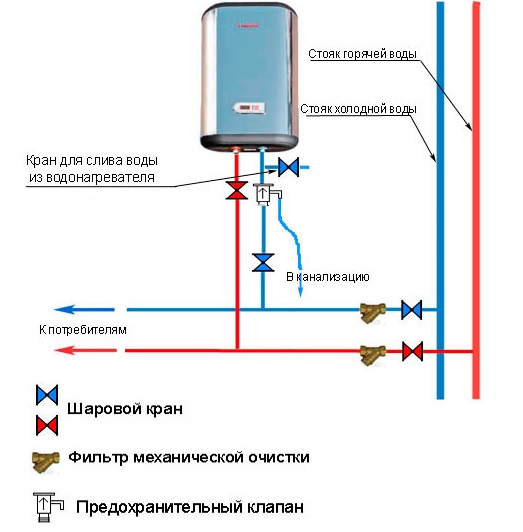

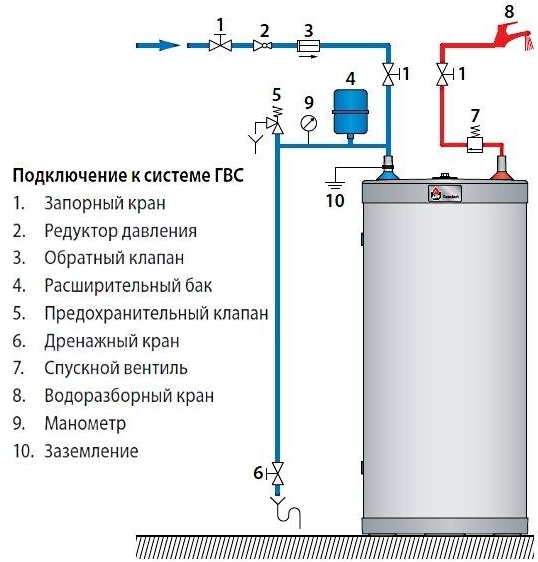

Conectarea boilerului de acumulare. Alimentarea cu apă rece la sistemul boilerului se realizează printr-o conductă care se conectează direct la coloana de alimentare centralizată.

În acest sens, pe linia de apă rece se montează o serie de componente necesare pentru funcționarea normală a echipamentului:

1. Robinet de închidere.
2. Filtru (nu întotdeauna).
3. Supapă de siguranță.
4. Robinet de golire.

Elementele menționate ale schemei se instalează pe tronsonul dintre conducta de alimentare cu apă rece și boiler, în ordinea indicată.

Linia de ieșire a lichidului încălzit este de asemenea echipată, în mod implicit, cu un robinet de închidere. Cu toate acestea, această cerință nu este obligatorie și dacă nu se instalează robinetul la ieșirea ACM, nu se consideră o eroare gravă.

Toate schemele de conectare a încălzitoarelor de apă au trăsături comune. Punctul de alimentare cu apă rece este situat în partea de jos, înaintea acestuia trebuie instalate filtre și un reductor pentru reducerea presiunii debitului (+)

Conectarea încălzitorului instantaneu de apă. Comparativ cu boilerul de acumulare, lucrările se execută după o schemă simplificată. Aici este suficient să se instaleze un singur robinet de închidere înaintea racordului de intrare a apei reci.

În schimb, instalarea unui robinet de închidere la ieșirea ACM a încălzitorului instantaneu este considerată de mulți producători o eroare gravă de montaj.

De asemenea, trebuie avut în vedere: dacă sursa de alimentare cu apă rece pentru încălzitorul instantaneu de apă este un puț, o fântână, un turn de apă etc., se recomandă includerea în serie cu robinetul (după robinet) a unui filtru de curățare grosieră.

Adesea, o eroare de montaj cu privire la conectarea filtrului sau refuzul instalării acestuia duce la pierderea garanției producătorului.

Erori frecvente de montaj a încălzitoarelor de apă

Regulile de instalare a acestui tip de echipament prevăd aplicarea izolației pe conductele de alimentare cu apă rece/caldă. În același timp, cerințele tehnice de montaj stabilesc dimensiunea minimă posibilă a grosimii izolației – 20 mm.

Nivelul de conductivitate termică a materialului izolant trebuie să fie de cel puțin – 0,035 W/m².

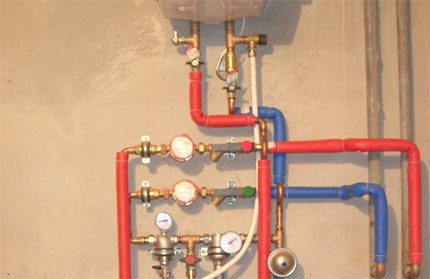

Un exemplu de realizare a izolației sistemului de încălzire, unde se observă erori evidente. Este necesar să se izoleze nu numai conductele, ci și componentele de lucru instalate pe tronsonul conductelor. Cu materialele izolante moderne, acest lucru se face ușor.

La montarea încălzitoarelor de apă, schema de conectare a aparatului casnic la rețeaua de apă este adesea încălcată, utilizându-se material izolator de grosime mică sau neaplicându-se izolația deloc.

Ca urmare, atunci când începe exploatarea completă a aparatului, se înregistrează pierderi semnificative de energie termică. Aceste pierderi se reflectă asupra timpului de încălzire, care crește considerabil.

Izolația executată incorect sau lipsa acesteia reprezintă principala cauză a formării condensului pe linia de apă rece. O astfel de stare a sistemului reduce nivelul de confort al utilizatorului, contribuind la formarea unui mediu insalubru în încăperile unde se află echipamentul.

O eroare frecventă este montarea boilerului fără vas de expansiune. Schema care prevede includerea unui vas de expansiune este relevantă în special pentru încălzitoarele de apă de tip acumulare.

Datorită vasului de expansiune, se poate compensa creșterea presiunii cauzată de creșterea volumului de apă din acumulatorul boilerului.

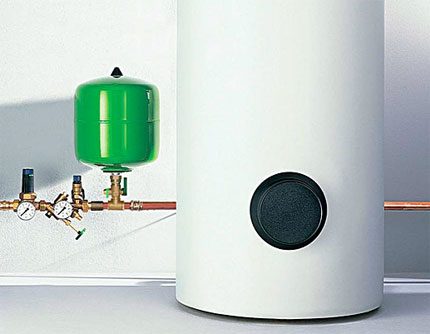

Un vas de expansiune instalat în sistemul de încălzire indirectă. De fapt, montajul vasului de expansiune este executat greșit. Acest element al sistemului trebuie să fie amplasat deasupra liniei capacului superior al boilerului. În plus, nu există izolație a conductei.

De regulă, montarea încălzitoarelor de tip acumulare se limitează la includerea unei supape de siguranță pe tronsonul magistralei de apă rece. O astfel de înlocuire specifică a vasului de expansiune cu o supapă de siguranță este admisibilă, dar, din punctul de vedere al montajului corect, aceasta reprezintă o eroare tehnică.

De fapt, pe boilerele de acumulare trebuie întotdeauna instalat un vas de expansiune împreună cu o supapă de reținere.

Lista altor erori la montaj:

• cablu electric așezat pe muchii metalice ascuțite sau pe suprafețe cu temperatură ridicată;
• ordinea de conectare a liniilor principale nu corespunde ordinii indicate pe schemă;
• nivelul de instalare a încălzitorului de apă față de orizontală și verticală este încălcat;
• lipsește circuitul de împământare al aparatului de încălzire a apei;
• parametrii rețelei electrice la care este conectat echipamentul nu corespund cerințelor din fișa tehnică;
• montajul se efectuează într-o încăpere unde lipsește sistemul de alimentare cu apă și de canalizare.

Orice eroare, cât de mică, la instalarea echipamentului de încălzire a apei poate fi fatală după începerea funcționării aparatului.

Vă sugerăm să consultați instrucțiunile detaliate privind montarea încălzitorului de apă cu acumulare și a celui instantaneu:

1. Instalarea unui încălzitor de apă cu acumulare de unul singur: ghid pas cu pas + norme tehnice
2. Instalarea unui încălzitor de apă instantaneu de unul singur: instrucțiuni pas cu pas

Concluzii și material video util pe această temă

De instalarea corectă a aparatelor de încălzire a apei depinde funcționarea sistemului de apă caldă și a sistemului de încălzire, de aceea este important să se țină cont de toate nuanțele de montaj. Câteva sfaturi practice sunt prezentate în videoclipuri.

Sfaturi profesionale:

Recomandări pentru montajul de către dumneavoastră:

Întotdeauna se recomandă să controlați cu atenție desfășurarea lucrărilor de montaj, ghidându-vă în paralel de documentația anexată pentru instalarea unui anumit model de boiler.

Nu de puține ori, utilizatorii montează sistemul fără să se uite măcar la schema atașată. Conectarea a două țevi de apă și introducerea ștecherului în priză li se par lucruri obișnuite. Dar tehnica nu iartă greșelile.

Aveți experiență personală în instalarea și conectarea unui încălzitor de apă? Doriți să împărtășiți cunoștințele acumulate sau să puneți întrebări pe această temă? Vă rugăm să lăsați comentarii și să participați la discuții – formularul pentru feedback se află mai jos.
