Cum să conectați o priză dublă: instalarea unei prize duble într-o singură cutie de priză

O priză cu conector dublu va oferi posibilitatea de a alimenta simultan două aparate conectate în puncte electrice separate. În plus, nu trebuie să trageți cablu pentru fiecare dintre ele, iar utilizarea este mai convenabilă datorită dispunerii grupate.

Cu instalarea vă puteți descurca fără probleme, dacă țineți cont de recomandările noastre. Suntem gata să împărtășim subtilitățile lucrărilor de instalații electrice. Vă vom spune și vă vom arăta în detaliu cum să conectați o priză dublă, cum să amenajați o cutie pentru priză și să asigurați siguranța în exploatare.

Informațiile oferite spre consultare sunt completate cu ghiduri foto pas cu pas, ilustrații sugestive și videoclipuri care explică nuanțele instalării și conectării dispozitivelor de putere.

Tipuri de prize duble

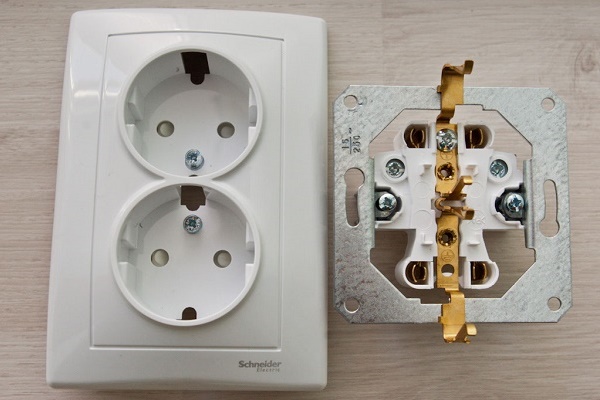

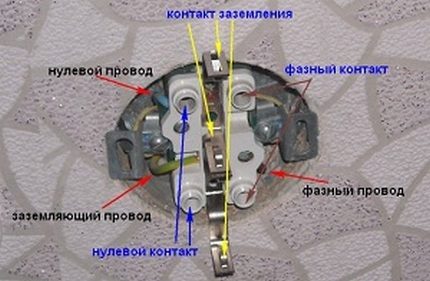

Elementele principale ale prizei electrice sunt carcasa exterioară de protecție și partea funcțională, care include baza și contactele.

Acestea sunt conectate între ele prin borne cu șurub – cleme necesare pentru conectarea cablului echipamentului electric.

Singurul dezavantaj al prizelor duble este că prin ele este problematic să se conecteze simultan doi consumatori de energie electrică de mare putere.

Există o opinie eronată că prizele duble sunt identice cu modelele asamblate sau pereche și reprezintă mai multe dispozitive independente amplasate unul lângă altul, unite între ele prin conexiuni în buclă.

Dacă se realizează conectarea prizei duble la un singur circuit de alimentare, atunci lucrările de instalații electrice se efectuează după o schemă similară cu conectarea unei prize simple. Diferența constă doar în conectarea în serie a două perechi de contacte în cadrul dispozitivului de instalație electrică.

Progresul tehnic nu stă pe loc. Modelele moderne reprezintă construcții mai avansate. Prin valorile tensiunii nominale și ale intensității curentului, ele diferă radical de prizele care erau întâlnite peste tot pe vremea URSS-ului.

De exemplu, dacă la modelele de tip vechi curentul admisibil nu depășea 10A, pentru echipamentele moderne de instalație electrică această valoare este de 16A.

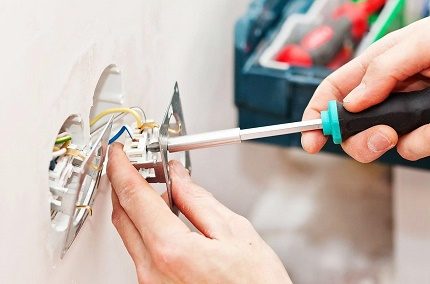

Fiecare parte a prizei duble poate fi conectată la un circuit de alimentare separat, dacă îndepărtați în prealabil puntea de alamă care le conectează pe terminal.

De fapt, priza dublă are un singur clemă și mai multe bare de distribuție. Astfel, curentul electric este furnizat în mod egal ambelor prize, dar nivelul său se va divide în funcție de puterea aparatelor alimentate de la rețea.

Prin urmare, atunci când înlocuiți un dispozitiv vechi defect cu unul nou, merită să cunoașteți caracteristicile sale constructive, care implică anumite nuanțe în timpul instalării.

Distanța dintre contactele de ieșire, precum și diametrul știfturilor ștecherului la modelele moderne, este mai mare decât la omologii tradiționali și este de 4,8 mm în loc de 4 mm.

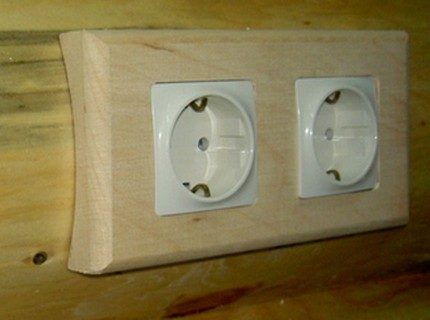

În funcție de modificare, prizele duble se clasifică în următoarele tipuri principale:

1. De tip deschis și închis. La modelele de tip închis, orificiile sunt ascunse în spatele unor obloane care se deplasează lateral în momentul conectării aparatului. Dispozitivele de acest tip sunt indispensabile pentru locuințele cu copii mici. Obloanele se activează doar la apăsarea simultană. Datorită acestui fapt, chiar și la introducerea intenționată a unui obiect străin, nu se întâmplă nimic periculos.
2. Fără împământare și cu contacte de împământare. La modelele celui de-al doilea tip, contactele de împământare sunt scoase pe carcasa prizei, protejând aparatele electrice și utilizatorul de curenții de străpungere care „ies” accidental pe carcasa din plastic.
3. Pentru instalarea în încăperi cu umiditate ridicată și pentru montaj exterior. Modelele din prima variantă au marcajul IP-44. Sunt dotate cu o carcasă care protejează dispozitivul împotriva pătrunderii umezelii. Dispozitivele pentru montajul exterior au marcajul IP-55. Carcasele lor de înaltă rezistență sunt protejate împotriva prafului și a pătrunderii umezelii.

Fiecare tip are un marcaj literar corespunzător. De exemplu: «A» indică că este o priză dublă americană, «B» semnalează prezența contactului de împământare.

În funcție de tipul de execuție și materialul de fabricație, dispozitivele se împart, de asemenea, în standard și polare, de suprafață și realizate la comandă.

Printre cele mai recente dezvoltări, prizele programate se bucură de o popularitate deosebită. Dispozitivele dotate cu temporizator se pornesc și se opresc de la alimentare automat după expirarea intervalului de timp setat.

Carcasa de protecție a prizelor moderne este fabricată din plastic termorezistent și incasabil. Pentru a spori calitățile decorative, aceasta este decorată cu diverse inserții.

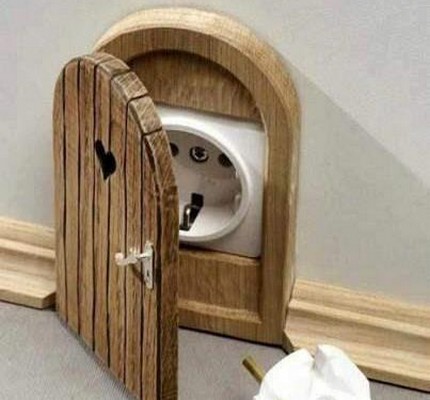

Datorită varietății opțiunilor de design, se pot alege dispozitive care să fie discrete în interior sau, dimpotrivă, să constituie un ornament demn al acestuia.

Atunci când plănuiți să instalați o priză dublă singur, specialiștii recomandă să alegeți modele simple, fără nicio modificare. Sau să optați pentru prize duble cu ejector cu arc pentru ștecher. Aceste modele sunt convenabile deoarece sunt echipate cu arcuri care se declanșează la scoaterea ștecherului din aparat.

Pentru a vă proteja, reducând la minimum riscul de situații de urgență, merită să alegeți produse de la producători verificați: «Schneider Electric», «ABB», «Legrand».

Particularități ale montajului dispozitivului

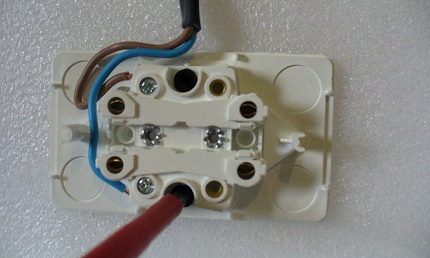

O priză dublă are o cutie de montaj cu două cleme separate și o parte de montare pentru fire.

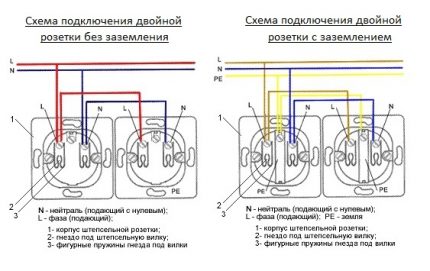

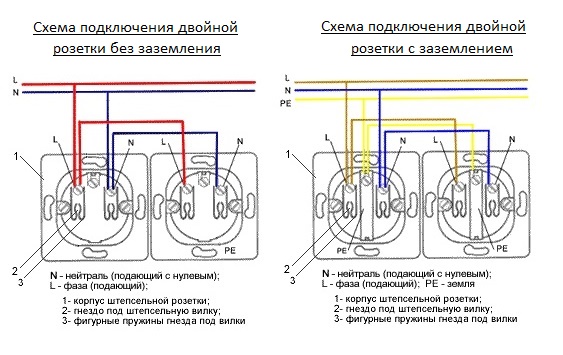

O priză dublă reprezintă un monobloc format din doi conectori pentru ștecher, motiv pentru care schema de conectare a acesteia într-o singură cutie de montaj va fi ceva mai complexă.

Dacă doriți, amenajarea punctului electric poate fi realizată și pe cont propriu, fără a apela la serviciile unui specialist.

Utilizarea punților este permisă numai cu condiția ca la punctele electrice să fie planificate conectarea unor aparate nu prea puternice. La conectarea echipamentelor puternice, specialiștii recomandă efectuarea unei conexiuni paralele a două prize, creând o ramificare a firelor pentru fiecare punct.

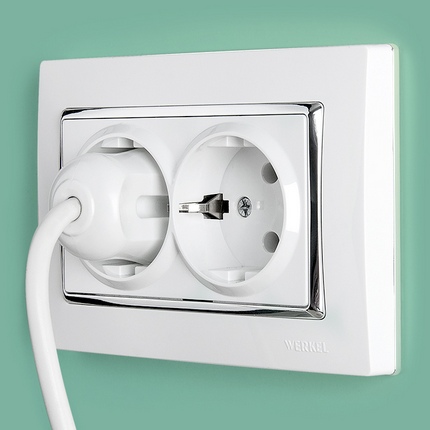

Dar, în orice caz, pentru prevenirea situațiilor de urgență, sarcina totală asupra acestui tip de prize nu trebuie să depășească 16A.

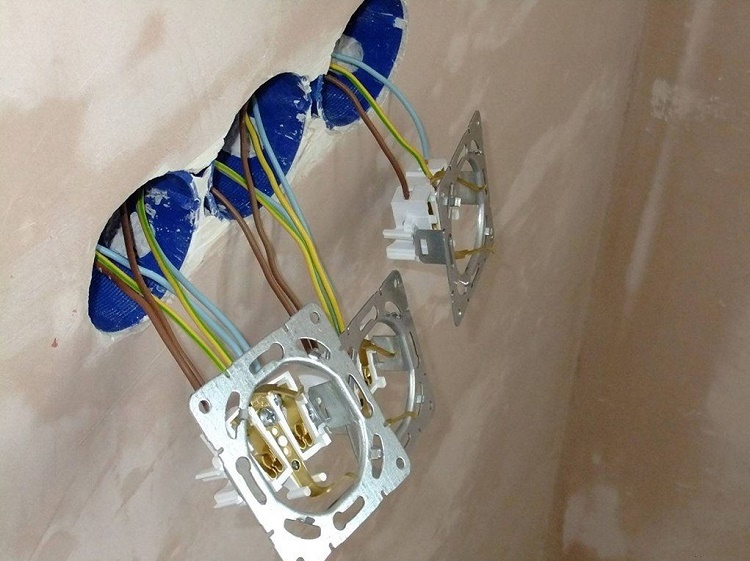

În cazul în care este necesară montarea unei prize cu două cutii de montaj diferite, nișele pentru instalarea lor vor trebui să fie perforate în prealabil cu un burghiu electric, păstrând aceeași distanță între găuri.

Materiale pentru conectare

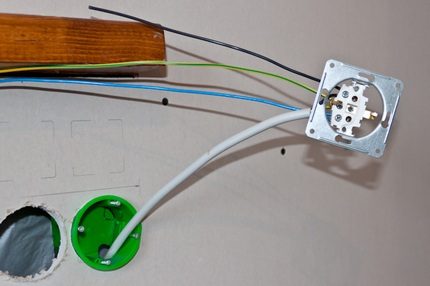

Firul pentru conectarea punctului electric trebuie să fie din același metal ca și cablul principal. De exemplu, la utilizarea unui cablu de aluminiu, puntea trebuie să fie, de asemenea, din aluminiu.

Pentru a asigura o distribuție uniformă a energiei electrice primite, cablul utilizat pentru conectare trebuie să aibă aceeași secțiune ca și cablajul principal din cameră.

Pentru montajul unei prize duble este necesar și:

• șurubelniță plată și în cruce;
• sculă pentru decojirea izolației;
• clește;
• bandă izolatoare.

Din motive de siguranță, în caz de incendiu, se recomandă ca toate firele electrice să fie așezate în tuburi ondulate. Această soluție este convenabilă și prin faptul că nu necesită spargerea peretelui și simplifică înlocuirea unui fir deteriorat în timpul utilizării ulterioare.

Tehnologia de instalare a prizei duble

Instalarea unei prize duble într-un singur doză de încastrare necesită efectuarea unor acțiuni pregătitoare specifice. În primul rând, trebuie determinată apartenența firelor, aflând unde sunt faza și nulul.

Cel mai simplu mod este să studiați marcajul codat al izolației:

• firul de fază este colorat în roșu sau maro (mai rar alb sau negru);
• nulul are izolație alb-albastră sau albastră;
• împământarea este întotdeauna colorată în verde-galben.

Cu detaliile particularităților de marcare a conductorilor cablului electric vă va familiariza articolul următor, pe care vă sfătuim să-l consultați. Dar pentru o siguranță mai mare, este mai bine să vă asigurați suplimentar, efectuând măsurători.

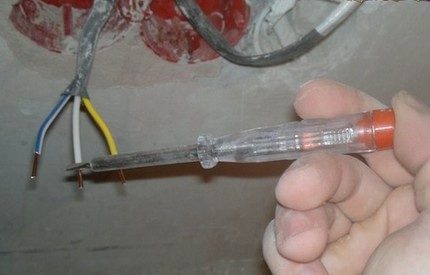

Un ajutor de nădejde în această privință va fi o șurubelniță obișnuită sau electronică, prevăzută la capăt cu un indicator – un bec sau un detector cu LED.

Pentru a determina apartenența firelor, se scoate capacul dispozitivului defect și se atinge pe rând șurubelnița cu indicator sensibil de fiecare fir descoperit: pe nul – semnalul luminos va lipsi, iar pe fază – se va aprinde.

Dacă în casă nu există fire de împământare, lucrarea de instalare se simplifică ușor.

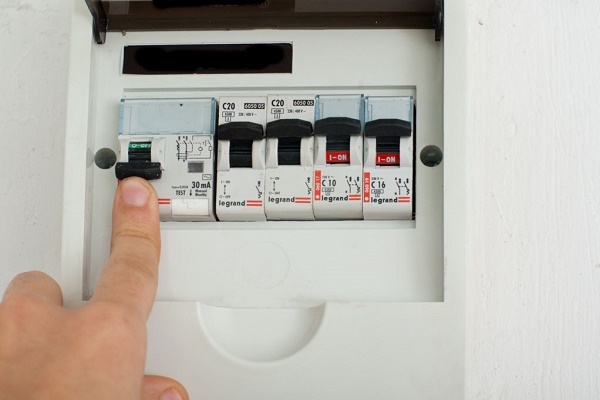

Înainte de a începe amenajarea punctului electric, este necesară deconectarea alimentării încăperii. Pentru aceasta, pârghiile întrerupătoarelor automate de pe tablou se coboară în jos, trecându-le în poziția “oprit”. La locul de instalare a prizei duble, se recomandă verificarea din nou a tensiunii.

Dacă pe fază mai este curent, aceasta indică faptul că nu toate liniile de alimentare sunt deconectate. De aceea, este atât de important să opriți toate întrerupătoarele automate înainte de a începe lucrul, fără a vă limita doar la cele care controlează firele care duc la priză.

O priză dublă cu contact de protecție se instalează dacă există un sistem de împământare al unei case private. În blocurile de apartamente nu are sens să folosiți dispozitive cu împământare, deoarece acolo se utilizează legarea la nul.

Aplicarea marcajului pe perete

Priză se plasează în apropierea cablului care trece prin perete sau a cutiei de distribuție electrică. Locația viitorului dispozitiv se marchează cu creionul.

Înainte de a monta o priză dublă cu două 'pahare', este necesar să se determine distanța dintre găurile perforate. Pentru aceasta, se marchează centrul primei cutii de priză. Acesta este punctul de intersecție a diagonalelor. După același principiu se determină centrul celui de-al doilea dispozitiv.

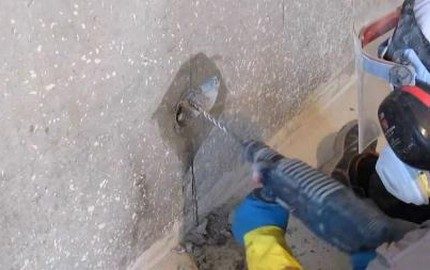

La locul marcat pe perete se realizează o adâncitură de dimensiuni astfel încât să încapă liber paharul – carcasa interioară a dispozitivului

Pentru a perfora gaura în perete se folosește o coroană al cărei diametru este cu câțiva milimetri mai mare decât dimensiunea cutiei de priză achiziționate. Dacă pentru un perete de cărămidă sau gips-carton nu ar trebui să apară probleme, atunci pentru a perfora o gaură pentru instalarea prizei într-un perete de beton va trebui să setați modul de impact pe perforator.

Cu regulile și tehnologia de montare a cutiilor de priză în pereți din beton și gips-carton vă va familiariza materialul colectat și sistematizat în articolul propus de noi.

Adâncimea găurii trebuie să fie astfel încât 'paharul' să nu iasă de la suprafața peretelui. După perforarea nișei, trebuie să îi curățați mijlocul. Pentru aceasta se folosesc daltă și ciocanul. Gipsul poate fi îndepărtat fără dificultăți cu o daltă sau o șurubelniță.

Trasarea cablurilor pentru prize și răsucirea firelor

Această etapă este foarte importantă și trebuie abordată cu toată atenția și precauția. Sarcina meșterului este să conecteze firul de alimentare la contacte. Pentru aceasta, de la cutia de distribuție se trage un fir până la priza dublă.

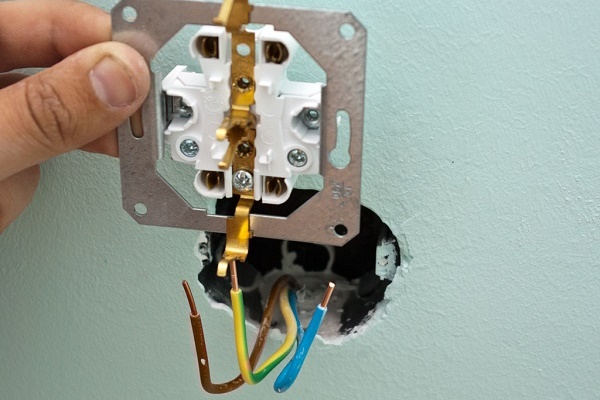

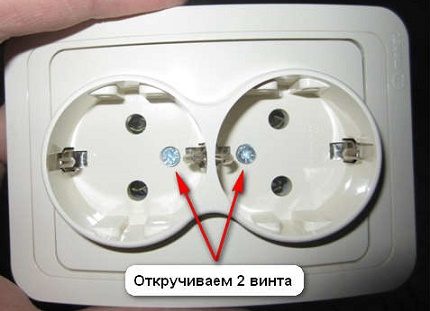

Priza în sine, prin deșurubarea șuruburilor de fixare cu ajutorul unei șurubelnițe, se dezasamblează în două componente, separând panoul frontal de mecanism

Coroana instalată anterior trebuie înlocuită cu un burghiu. Diametrul burghiului trebuie să fie puțin mai mare decât secțiunea firului care vine la priză sau decât diametrul tubului ondulat în interiorul căruia va fi așezat firul de alimentare. Varianta ideală este atunci când diametrele burghiului și ale firului coincid.

Prin una dintre găurile de montaj ale cutiei de priză se introduce firul principal. Iar cel auxiliar – se introduce prin a doua gaură.

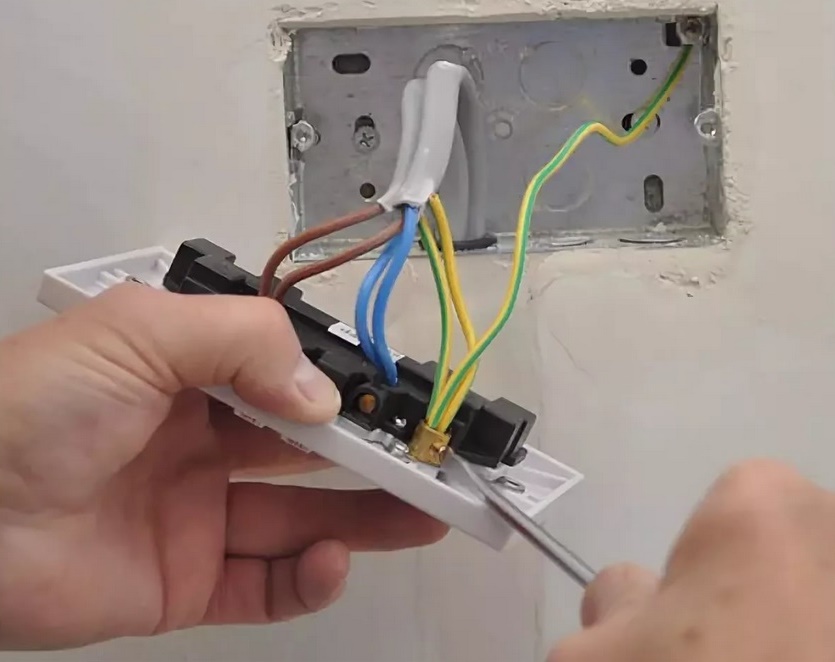

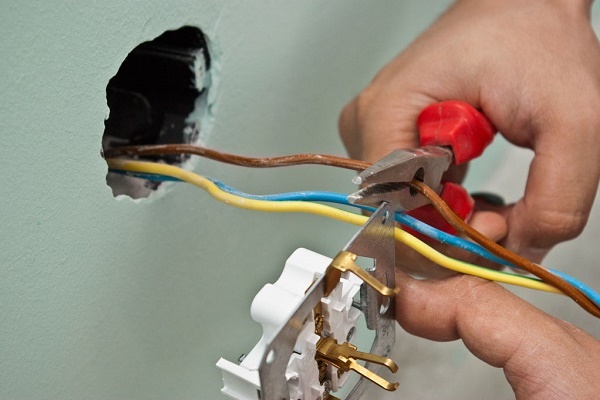

Efectuați răsucirea firelor direct în carcasă. Înainte de executarea lucrărilor, ultimii un centimetru și jumătate ai capetelor se decojează de izolație cu un stripper – un instrument care nu secționează conductorul.

În lipsa unuia, puteți folosi un cuțit ascuțit, tăind mai întâi învelișul în cerc, apoi îndepărtându-l cu grijă de pe conductor. Pentru ușurința asamblării, marginile firelor se ridică în sus.

Pentru a prelungi durata de viață a prizei, capetele goale ale conductorilor trebuie lipite sau se poate aplica un contact din alamă. A doua variantă este mai avantajoasă, deoarece nu numai că simplifică utilizarea ulterioară a prizei, dar asigură și o siguranță ridicată a funcționării dispozitivului.

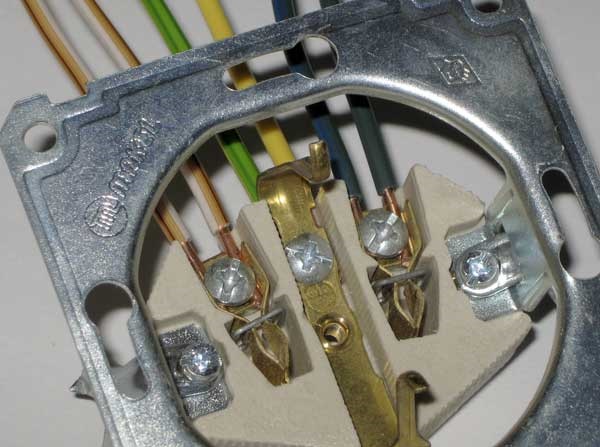

La conectarea conductorilor, nu strângeți excesiv capetele în borne, deoarece sub acțiunea unor forțe mari le puteți deteriora.

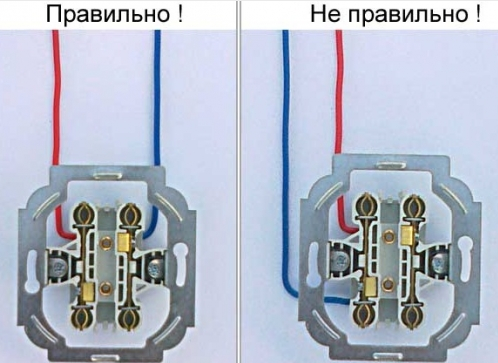

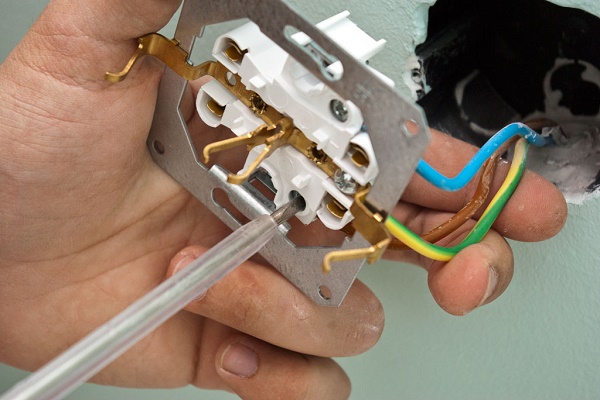

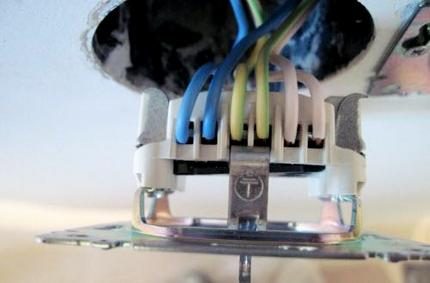

La conectarea prizei cu împământare, respectați întotdeauna regula de cablare: în dreapta – faza, în stânga – neutrul. Cablul de împământare se conectează la borna superioară și centrală a dispozitivului, dotată cu „mustăți” proeminente, care adesea ies în afara corpului dispozitivului. Contactul de împământare se fixează după aceeași schemă ca faza și neutrul.

Nu fixați faza și neutrul pe aceeași placă, deoarece acest lucru va provoca un scurtcircuit și deteriorarea întregii instalații electrice.

După fixarea conductorilor în orificiile de contact, desfaceți „mustățile”, deșurubându-le în sensul acelor de ceasornic cu ajutorul unor șuruburi speciale.

După finalizarea instalării conexiunilor electrice, se trece la montarea cutiilor de aparat.

Subtilități ale fixării cutiilor de priză

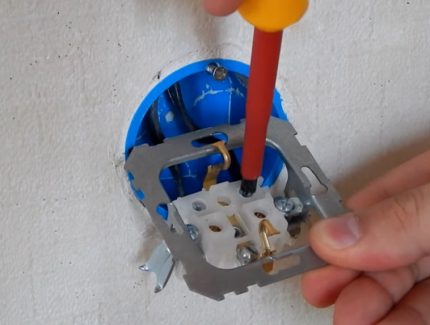

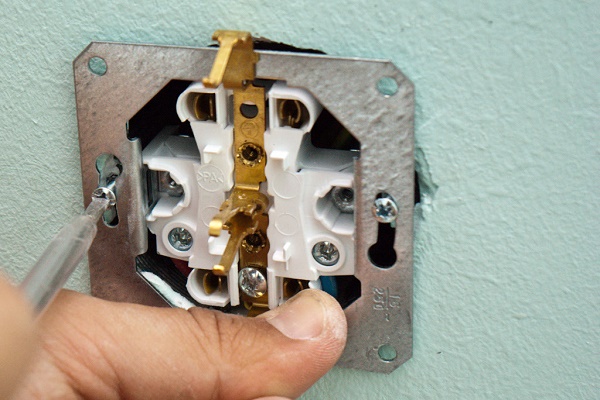

Cutiile de aparat cu cablurile de alimentare conectate se fixează cu ajutorul suporturilor laterale. Acestea pot fi incluse în kit sau vor trebui achiziționate separat. Există, de asemenea, modele fără brațe de fixare, a căror fixare se realizează prin înșurubare.

Pe măsură ce strângeți șuruburile în sensul acelor de ceasornic, brațele de fixare se vor deplasa lateral, înfigându-se ferm în cutia de aparat.

Dar, deoarece cutia de aparat cu pârghia în centru suportă o sarcină dublă, în timpul funcționării, prinderile mecanismului se pot slăbi. La căderea cutiilor de aparat, conductoarele se dezgolesc adesea, ceea ce poate duce la situații de urgență.

Pentru a crește fiabilitatea fixării, meșterii folosesc adesea alabastru sau mortar de ciment. Pentru a obține o masă omogenă groasă, asemănătoare ca structură cu smântâna, alabastrul uscat se amestecă cu apă. Dar rețineți că materialul trebuie diluat în porții mici și trebuie să lucrați rapid și cu atenție.

Amestecul de alabastru se plasează în locul unde se intenționează montarea dozei de perete. Pentru ca amestecul să adere bine la suprafață, marginile interioare ale găurii trebuie umezite în prealabil cu apă.

Lucrările de instalare a părții interioare a dispozitivului trebuie efectuate la 20-30 de minute după aplicarea amestecului, pentru ca acesta să aibă timp să se întărească ușor. După așezarea „cupei” în locul pregătit și adâncirea acesteia în amestec, se nivelează poziția cu ajutorul unui nivel și al unui ciocan.

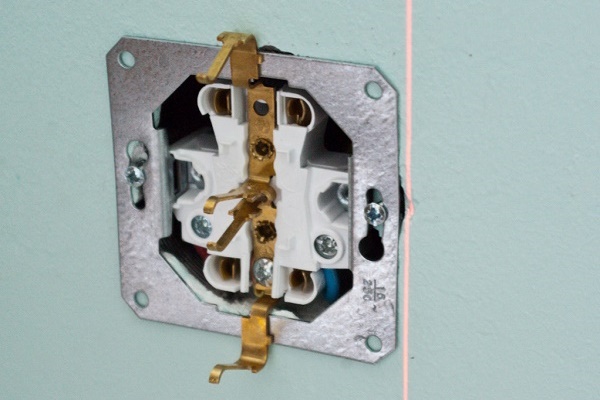

La montarea dozei de perete este important să se respecte verticalitatea și orizontalitatea poziției acesteia, aplicând nivelul în ambele planuri.

Fantele formate între perete și doza de perete se umpl cu resturile de alabastru. Fără a aștepta ca gipsul să capete rezistența dorită, excesul se îndepărtează cu un cuțit.

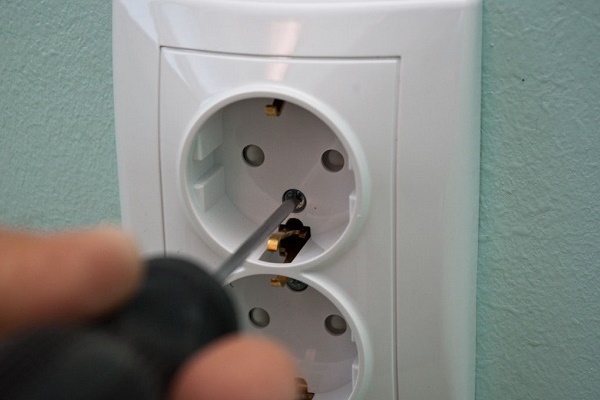

După amplasarea prizei duble pe orizontală sau pe verticală și fixarea poziției dorite, aceasta se strânge cu ajutorul șuruburilor. În caz de necesitate a corectării nivelului, lucrarea se efectuează cu ajutorul clestelor rotunde.

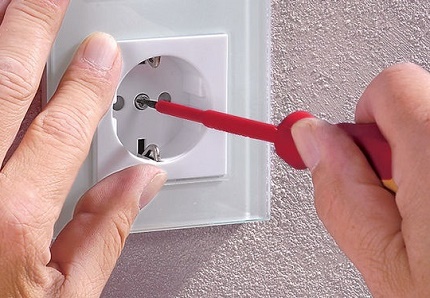

La strângerea șuruburilor de fixare, principalul lucru este să nu le strângeți prea tare, altfel, la o presiune puternică, panoul frontal poate crăpa sau se poate distruge.

La etapa finală, se aplică panoul frontal deasupra și se fixează cu șuruburi. Elementul decorativ va acoperi partea inestetică a prizei și o va proteja de deteriorări accidentale.

După finalizarea conectării prizei, nu mai rămâne decât să porniți întrerupătoarele automate și dispozitivul de protecție diferențială din tabloul electric și să testați funcționarea echipamentului electroinstalat. Funcționarea prizei este mai bine să o verificați prin conectarea unui aparat electrocasnic ieftin, de exemplu, o lampă de masă. Căci cea mai mică greșeală în procesul de instalare poate provoca un scurtcircuit și „arderea” aparatelor electrocasnice.

Concluzii și material video util pe această temă

Video #1. Procesul de conectare a prizei duble încastrate:

Video #2. Instrucțiuni pentru cei care doresc să conecteze singuri priza:

Dacă calitatea instalării este îndoielnică, apelați la un electrician profesionist. Acesta nu numai că va inspecta lucrarea și, dacă este necesar, va remedia defecțiunile, dar vă va risipi și toate îndoielile privind siguranța în exploatare a dispozitivului.
