Turbină eoliană DIY dintr-o mașină de spălat: instrucțiuni de asamblare a eolienei

Electricitatea este o resursă costisitoare, iar siguranța sa ecologică este îndoielnică, deoarece pentu obținerea energiei se folosesc hidrocarburi. Acest lucru epuizează resursele subsolului și otrăvește mediul. Se dovedește că puteți asigura casa cu energia vântului. Recunoașteți că ar fi bine să aveți o sursă de rezervă de energie electrică, mai ales în zonele cu întreruperi frecvente de curent.

Instalațiile de conversie sunt prea scumpe, dar, cu puțin efort, le puteți asambla singuri. Să vedem cum să asamblați un generator eolian dumneavoastră dintr-o mașină de spălat.

În continuare, vă vom prezenta materialele și uneltele necesare. În articol veți găsi schemele dispozitivului, recomandări ale experților privind asamblarea și utilizarea, precum și materiale video care ilustrează montajul.

Structura și particularitățile utilizării generatorului eolian

Generatoarele eoliene sunt rareori folosite ca surse principale de energie electrică, dar ca surse suplimentare sau alternative, sunt ideale.

Este o soluție bună pentru cabane și case private situate în zone unde apar frecvent probleme cu electricitatea.

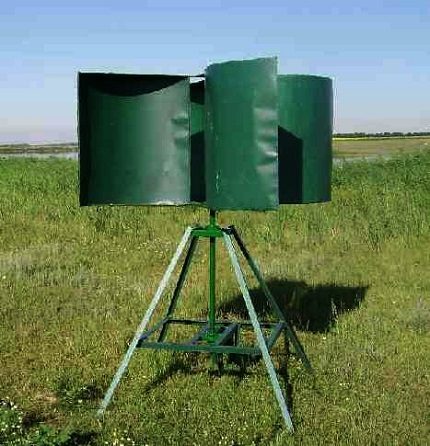

Asamblarea unei turbine eoliene din aparate de uz casnic vechi și fier vechi este o acțiune reală pentru protejarea planetei. Deșeurile sunt o problemă ecologică la fel de actuală ca și poluarea mediului cu produse de ardere a hidrocarburilor.

Un generator eolian de casă realizat dintr-o șurubelniță, un generator auto sau un motor de mașină de spălat va costa literalmente câțiva bănuți, dar va ajuta la economisirea unor sume considerabile pe facturile la energie.

Este o opțiune bună pentru proprietarii chibzuiți care nu vor să plătească în plus și sunt dispuși să depună ceva efort pentru a reduce cheltuielile.

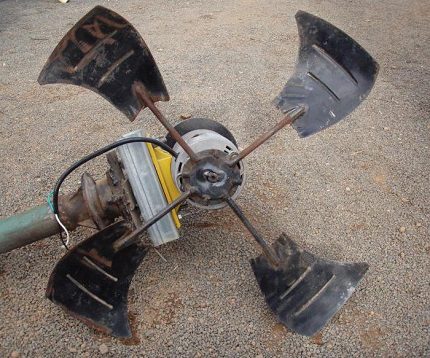

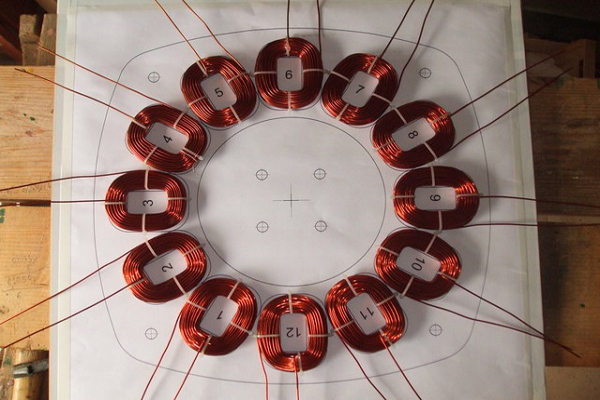

Adesea, pentru fabricarea turbinelor eoliene de casă se folosesc generatoare auto. Nu arată la fel de atrăgătoare ca construcțiile industriale, dar sunt destul de funcționale și acoperă o parte din necesarul de energie electrică.

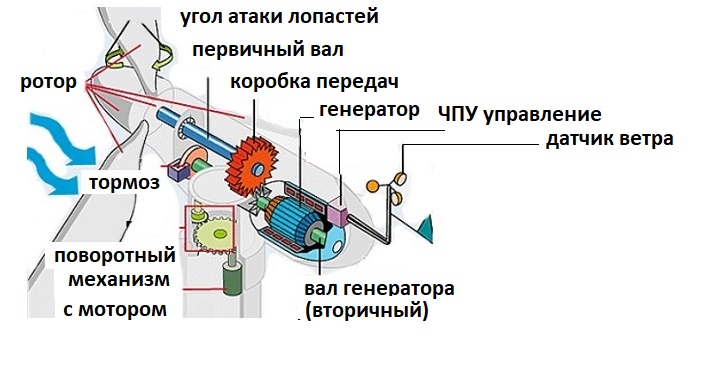

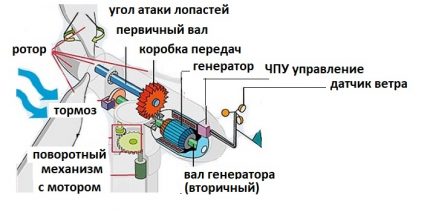

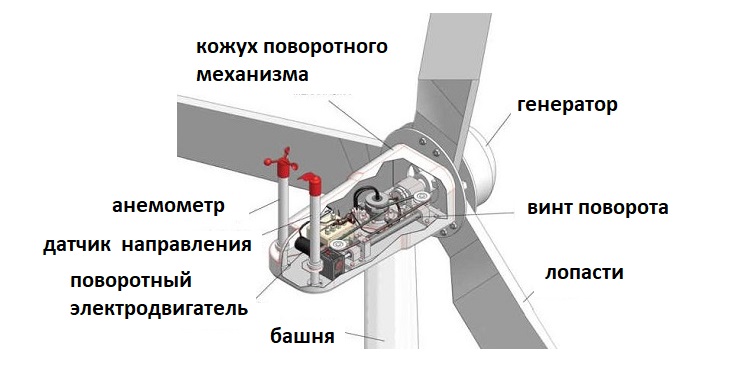

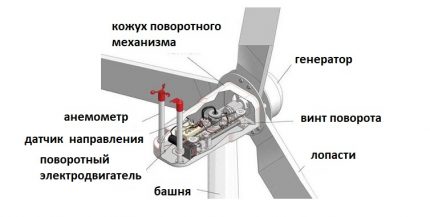

Un generator eolian standard constă din mai multe dispozitive mecanice a căror funcție este de a converti energia cinetică a vântului în energie mecanică, iar apoi în electricitate. Vă recomandăm să citiți articolul despre structura generatorului eolian și principiul său de funcționare.

În mare parte, modelele moderne sunt echipate cu trei pale pentru a crește randamentul și încep să funcționeze când viteza vântului atinge cel puțin 2-3 m/s.

Viteza vântului este un indicator esențial de care depinde direct puterea instalației.

În documentația tehnică a generatoarelor eoliene de producție industrială sunt întotdeauna specificați parametrii nominali ai vitezei vântului la care instalația funcționează cu randament maxim. Cel mai adesea, această valoare este de 9-10 m/s.

Principalele avantaje ale vântului ca sursă de energie sunt regenerabilitatea și inepuizabilitatea. Oamenii au inventat de mult timp diverse dispozitive pentru a utiliza rațional forța naturii, iar generatorul eolian este una dintre încercările reușite de a domina vântul.

Există, de asemenea, parametrii vitezei maxime admisibile a vântului – 25 m/s. La astfel de valori, randamentul turbinei eoliene scade semnificativ, deoarece palele instalației își schimbă poziția. Dacă este vorba de o construcție de casă, este greu de determinat caracteristicile sale tehnice.

Are sens să se orienteze după valori medii și să se calculeze cantitatea de energie necesară pentru nevoile de bază.

Dacă doriți să construiți o turbină eoliană de casă la 220V, vă recomandăm să consultați instrucțiunile detaliate de asamblare.

Ce consum de energie poate acoperi instalația?

Instalarea unui generator eolian este rentabilă dacă viteza vântului atinge 4 m/s.

În acest caz, se pot acoperi aproape toate necesitățile:

• Un aparat cu o putere de 0,15-0,2 kW va permite trecerea iluminatului camerelor la energie ecologică. Se va putea conecta și un computer sau un televizor.
• O instalație eoliană cu o putere de 1-5 kW va fi suficientă pentru a asigura funcționarea aparatelor electrocasnice principale, inclusiv frigiderul și mașina de spălat.
• Pentru funcționarea autonomă a tuturor aparatelor și sistemelor, inclusiv a sistemului de încălzire, este necesar un generator eolian cu o putere de 20 kW.

La proiectarea și asamblarea unei turbine eoliene dintr-un motor de mașină de spălat, trebuie să se țină cont de instabilitatea vitezei vântului. Electricitatea poate dispărea în orice secundă, de aceea echipamentul nu poate fi conectat direct la generator.

Sunt necesare acumulatori și un controler de încărcare, deoarece aparatele electrice au nevoie de o tensiune de 220V.

Tipuri de generatoare eoliene și principiul lor de funcționare

Atât generatoarele eoliene industriale, cât și cele de casă sunt diferite.

Ele se clasifică după mai multe criterii:

• Caracteristicile de rotație ale rotorului cu palele atașate – vertical sau orizontal. Primele reacționează mai puțin la factorii negativi de mediu, iar cele din urmă au un randament mai ridicat.
• Numărul de pale. Cele mai practice sunt considerate instalațiile cu trei pale, dar numărul de pale poate fi mai mare sau mai mic.
• Materialul. Pentru fabricarea palelor se folosesc diferite materiale – rigide sau de pânză. Primele sunt de obicei mai durabile, iar cele din urmă mai ieftine.
• Pasul palelor. Acesta poate fi fix sau variabil.

La fabricarea unui generator eolian de mână proprie, trebuie să vă decideți singur asupra construcției. În acest sens, trebuie să calculați puterea necesară și să țineți cont de condițiile de exploatare ale instalației. Calculul detaliat al generatorului eolian după formule l-am analizat în acest articol.

Cel mai ușor de fabricat este un generator eolian orizontal. Persoanele fără experiență specială aleg această construcție, însă unii meșteșugari preferă să depună efort pentru fabricarea unei instalații verticale silențioase și eficiente.

Turbinele eoliene orizontale sunt convenabile deoarece nu necesită calcule de înaltă precizie pentru crearea lor, construcția în sine este mai simplu de fabricat și pornește la cea mai mică adiere. Dezavantaje – zgomot puternic în funcționare și voluminozitate.

Generatorul eolian vertical se potrivește persoanelor dispuse să investească timp și efort în asamblarea și întreținerea unei construcții complexe, dar compacte. Vă recomandăm să consultați instrucțiunile pas cu pas pentru fabricarea unui generator eolian vertical de mână proprie.

Dispozitivele de conversie ale generatorului eolian transformă curentul electric, ceea ce duce la pierderi mari de energie. În funcție de particularitățile aparatelor, aceste pierderi pot ajunge la 15-20%.

Generatorul eolian funcționează prin rotirea palelor atașate la rotor. Rotorul în sine este fixat pe arborele generatorului, care produce curent electric. Energia este transmisă acumulatorilor. Aici se acumulează și alimentează aparatele electrocasnice.

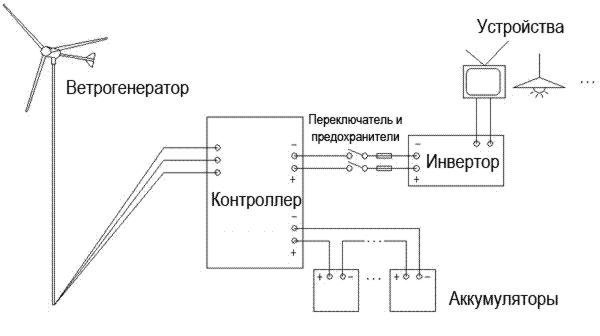

Instalația eoliană este dotată cu un controller care transformă curentul alternativ trifazat în curent continuu și gestionează încărcarea acumulatorului. În schema instalației se ține cont obligatoriu că după acumulator trebuie conectat un invertor.

Comparam avantajele și dezavantajele instalației

Generatoarele eoliene sunt folosite de mulți ani, construcțiile lor se perfecționează constant, iar vântul este o sursă de energie ușor accesibilă.

Dispozitivele care funcționează de la acesta sunt absolut sigure pentru mediu și convenabile, deoarece sunt amplasate pe catarge și nu ocupă suprafață utilă. Este ușor să le întreții și să le repari.

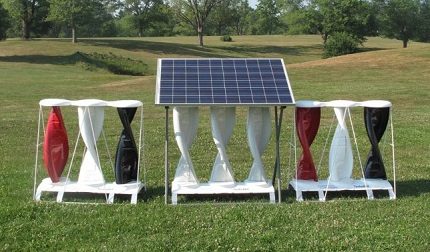

Din cauza instabilității funcționării generatoarelor eoliene, trebuie inventate metode de asigurare a caselor cu energie suplimentară. O variantă bună este combinarea instalațiilor eoliene și solare.

Turbinele eoliene zgomotă în timpul funcționării. Sunetul poate fi mai puternic sau mai slab, dar este întotdeauna prezent. Uneori, acest lucru deranjează proprietarii de case și chiar vecinii.

Se pot menționa și alte inconveniente. Vântul este un element imprevizibil, de aceea funcționarea generatoarelor este instabilă și trebuie acumulată energia pentru a nu rămâne fără electricitate în perioadele de calm.

Instrucțiuni de asamblare a turbinei eoliene dintr-o mașină de spălat

Să analizăm cum să asamblăm o instalație simplă cu propriile mâini, folosind ca bază un motor electric de la o mașină de spălat.

Etapa #1 – pregătirea materialelor necesare

Pentru crearea unei turbine eoliene de casă din motorul mașinii de spălat, este necesar să achiziționați câteva piese.

Unele dintre ele se găsesc cu siguranță în aparatele electrocasnice vechi, iar altele vor trebui cumpărate:

• rotor cu pale – confecționați palele cu propriile mâini;
• reductor, care va regla viteza de rotație a rotorului turbinei eoliene;
• carcasă, destinată protejării elementelor turbinei eoliene de umiditate și de alți factori negativi ai mediului;
• acumulator, a cărui funcție constă în acumularea energiei și alimentarea aparatelor electrice atunci când palele nu se rotesc;
• invertor pentru transformarea curentului;
• partea posterioară, cu ajutorul căreia instalația se orientează după vânt;
• catarg, pe care se va fixa construcția.

Toate aceste piese costă bani separat, iar pentru a le asambla într-o construcție unitară, va trebui să petreceți mult timp.

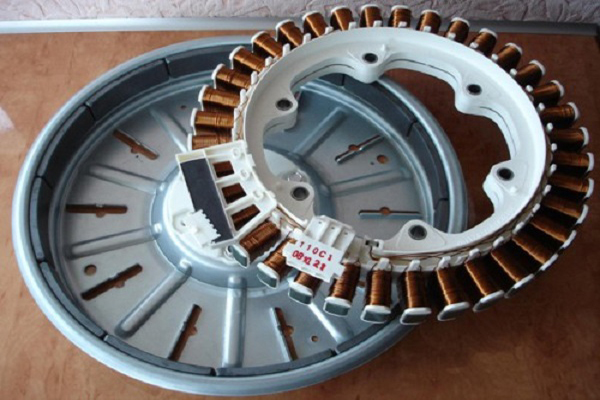

Pentru fabricarea generatorului, veți avea nevoie de un motor electric de la o mașină de spălat de 1,5 kW.

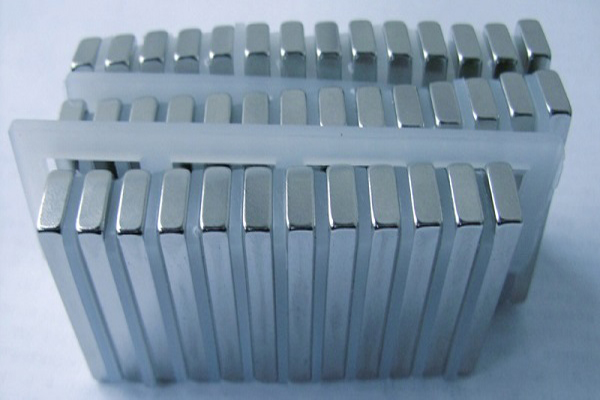

De asemenea, va trebui să cumpărați 32 de magneți de neodim de 0,5, 1, 2 cm, lipici, hârtie abrazivă și sudură la rece sau rășină epoxidică.

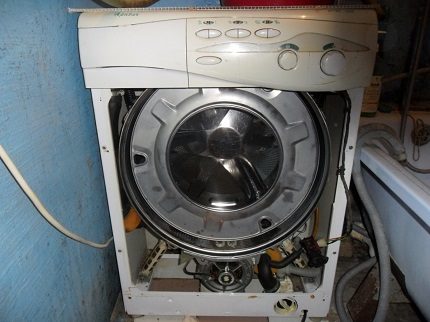

Pentru fabricarea generatorului eolian, cele mai potrivite sunt modelele sovietice vechi, de tip „Viatka” și altele asemănătoare. Aceste mașini de spălat sunt mai puternice decât analogele moderne. De obicei, sunt greu de reparat din cauza deficitului de piese de schimb, iar fabricarea unei turbine eoliene este cea mai rațională utilizare a pieselor.

Magneții de neodim pot fi comandați online sau achiziționați din puncte de vânzare offline. Aceștia vor trebui instalați pe rotor.

Etapa #2 – confecționarea cadrului turbinei eoliene

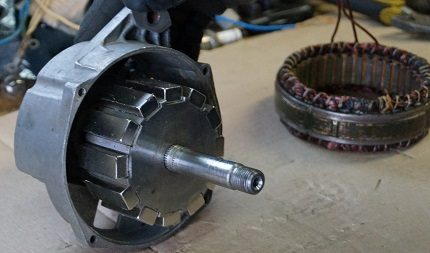

De pe rotorul motorului asincron se scot miezurile și se taie parțial cu ajutorul unui strung (adâncime 2 mm). În miezuri se taie caneluri cu adâncimea de 5 mm.

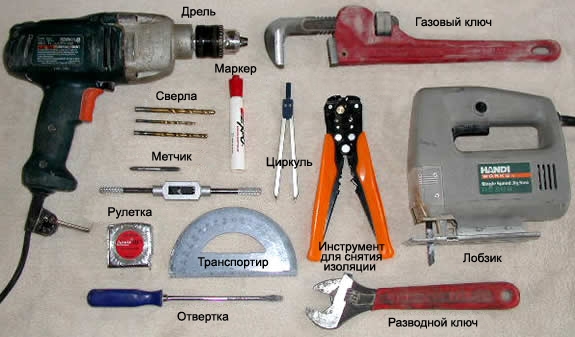

Printre unelte veți avea nevoie de clești, șurubelnițe, foarfece, iar unele elemente vor trebui fabricate la strung. Funcționalitatea generatorului finit poate fi verificată cu ajutorul unei șurubelnițe electrice sau a unui burghiu.

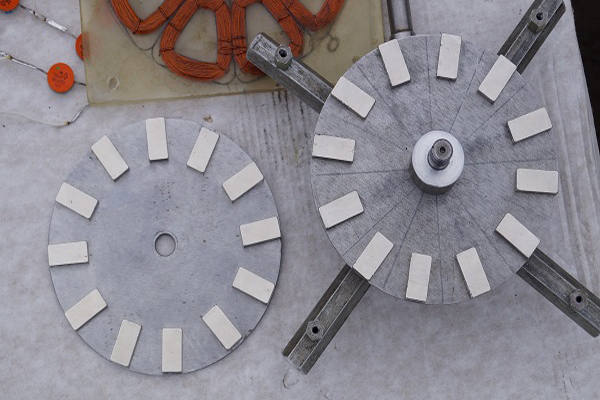

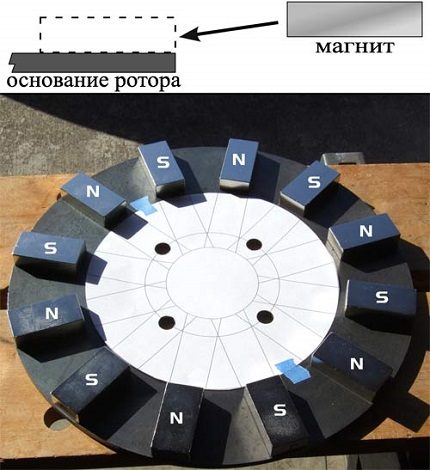

Când miezurile sunt gata, trebuie să instalați magneții în locurile potrivite. Mai întâi se face o acoperire din tablă pentru miez, apoi se plasează magneții la distanțe egale unul de celălalt.

Este important să se respecte distanța corectă, altfel în timp magneții se vor lipi, iar puterea generatorului eolian va scădea semnificativ.

Pentru a lipi corect magneții, așezați-i pe o bandă de tablă, verificați distanțele, apoi fixați-i cu super-clei. Aceasta este o muncă migăloasă și periculoasă, deoarece magneții pot sări înapoi în timpul lipirii. Pentru a nu vă răni ochii, trebuie să purtați ochelari de protecție.

Așezați șablonul finit cu magneți pe rotor, iar spațiile libere umpleți-le cu sudură la rece elastică sau rășină epoxidică. Când lucrarea este terminată, trebuie să strângeți cu grijă rotorul în menghină și să șlefuiți suprafețele cu șmirghel.

Nu mai rămâne decât să vă asigurați de rezistența șuruburilor carcasei și a rulmentului. Dacă piesele s-au uzat, este mai bine să le înlocuiți.

Etapa #3 – verificarea funcționării dispozitivului confecționat

Pentru a verifica generatorul asamblat, veți avea nevoie de câteva dispozitive suplimentare:

• acumulator;
• redresor;
• controler;
• tester.

În primul rând, determinați care două fire duc la înfășurarea de lucru, iar pe toate celelalte îndepărtați-le. Aceste fire le conectați la redresor, iar acesta la rândul său – la controler, conectat la acumulator. Sistemul pentru verificare este gata.

Puterea generatorului se verifică astfel: conectați sondele voltmetrului la acumulator, iar dispozitivul asamblat îl rotiți cu ajutorul unui burghiu obișnuit sau al unei șurubelnițe electrice (viteza trebuie să fie de cel puțin 800 rpm, de preferat 1000). Valorile voltmetrului de 200-300 V sunt considerate bune.

La verificarea funcționalității dispozitivului, este important să monitorizați datele multimetrului. Dacă tensiunea este prea scăzută, acesta este un indiciu al instalării incorecte a magneților. Piesa va trebui refăcută.

La asamblarea unei instalații eoliene cu un generator din mașina de spălat, apar dificultăți la fabricarea elicei. Trebuie să alegeți un material rezistent, dar ușor.

O soluție bună sunt palețile din bucăți de fibră de sticlă. Acestea se caracterizează prin greutate mică, dar sunt rezistente și durabile. Pentru catarg, sunt potrivite țevi de oțel cu diametrul de 32 mm.

După cum vedeți, asamblarea unei turbine eoliene nu este atât de dificilă, dar va necesita să investiți timp și să selectați materialele potrivite.

Dacă comandați o stație eoliană gata făcută cu montaj, va trebui să plătiți 3.500-4.000 de lei. În schimb, un generator eolian asamblat dintr-un motor de mașină de spălat va costa cel mult 175 de lei.

Diferența de preț este atât de semnificativă încât decizia de a vă ocupa personal de asamblarea și instalarea turbinei eoliene pare justificată. În final, puteți obține un dispozitiv cu o putere de 2,5 kW, iar acest lucru este suficient pentru funcționarea aparatelor casnice.

Dacă nu doriți să vă bateți capul cu calcule, căutarea și achiziționarea materialelor și asamblarea, puteți achiziționa oricând o instalație gata făcută. Ce tipuri de generatoare eoliene de cumpărat există și cum să alegeți cel mai bun am analizat în detaliu într-un alt articol.

Concluzii și material video util pe această temă

Asamblarea independentă a oricăror dispozitive tehnice este o sarcină complexă, care necesită atenție la detalii. Dacă este vorba de sisteme energetice, lucrarea trebuie executată cu deosebită atenție. Vă oferim instrucțiuni video care vă vor ajuta să evitați greșelile.

Cum arată și funcționează un generator eolian de casă, puteți vedea în videoclip:

Descrierea procesului de asamblare a generatorului eolian dintr-o mașină de spălat:

Electrocasnicele inutile vă pot ajuta în cele mai neașteptate situații. O mașină de spălat iremediabil învechită poate deveni o nouă sursă de «energie verde».

Generatorul eolian va funcționa mulți ani și vă va ajuta să economisiți sume considerabile. Cel mai plăcut este că o astfel de transformare va costa o sumă rezonabilă. Principalul lucru este să căutați, să învățați din experiența altora și să nu vă temeți să experimentați.

Ați asamblat singur un generator eolian, folosind un motor electric de la o mașină de spălat? Împărtășiți o fotografie a creației dumneavoastră și experiența de asamblare – lăsați un comentariu sub acest articol.

Sau poate abia începeți asamblarea instalației și aveți întrebări pe care nu le-am abordat în acest material – adresați-le, iar noi vom încerca să vă ajutăm cu un sfat util.
